手把手教你空壓機變頻改造技術
以下信息由東莞市瑞普機電設備有限公司提供
未經允許，禁止轉載
——其實空壓機改變頻并不復雜，很簡單，下面我們以最近一次改造為例子。介紹一下我們的改造經驗。請大家指點。
改造機器為一臺螺鋼牌螺桿式空壓機，30P，漢鐘的壓縮機機頭，MAM-KY06S控制系統。用戶觀察到機器經常卸載停機，具備節能改造的空間。
第一步，通過空壓機的控制器查詢空壓機的運行和加載時間，如果控制器沒有這個參數記錄，則需要自行在空壓機上面安裝計時器，記錄一段空壓機正常工況的運行時間記錄。根據上面的參數，計算多機器的空負載比較，預測節能效果。這個結果很重要，如果這個比較不超過15%以上的話，那改造后節能效果不理想。建議用戶不要改造，免得到改造完成時候才發現，那就晚了。上面的螺鋼牌螺桿式空壓機空負載時間比為1:1，節能空間50%，預測改造后，空壓機的節能效果可以達到30%-40%。可以確認空壓機節能改造的意義。
第二步，根據機器工況，電路結構和安裝結構等信息，編寫出改造方案。繪制電路原理圖，未改造前作好打算。改造方案得到用戶確認同意后，則可以定購材料。
根據上述螺鋼牌螺桿式空壓機的工況，我們初步確定的方案為，采用MAM-KY02S VF型控制器代替它原來的系統，這樣改造簡單，而且控制器自帶PID，省去PID設置的麻煩，同時具有工變頻轉換功能，直接在控制器上面操作即可以時間變頻的轉換。人機界面操作方便，同時在安裝尺寸方面和MAM-KY06S是一樣的，安裝按原理位置方式安裝即可，也省去開孔等工序。變頻器采用22KW的國產品牌。有空壓機放置位置靠近墻壁，因此，變頻器也可以直接安裝在墻壁上，通過電纜線進行連接。根據我們電路原理圖設計的需要，再購買了交流接觸器，溫度控制器，軸流風扇。由于MAM-KY06S采用的壓力開關式控制器，而MAM-KY02S采用的壓力傳感器的方式，因此在購買MAM-KY02S時，需要再配套壓力傳感器。
交流接觸器——工變頻轉換
溫度控制器——電機高溫保護（變頻改造以后，電機溫度所到電機轉速和輔助風扇影響，需要保護）
軸流風扇——主電機散熱（輔助風扇）

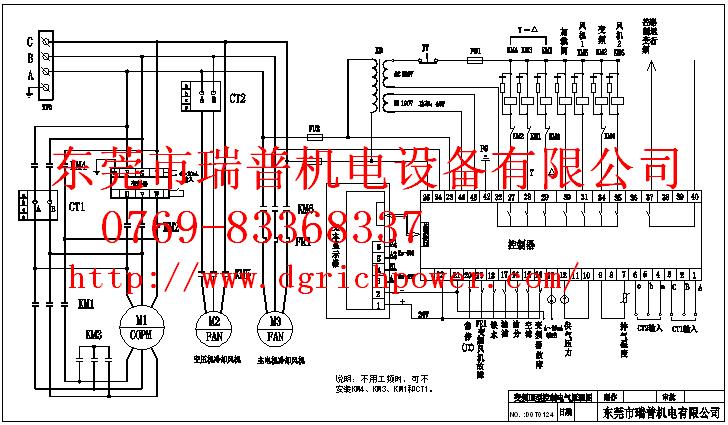

我們的基本電路如下。
改造時，基本電路按照原理圖連接，必要時可以更改電路實現所需功能。
第三步，根據設計的原理圖，將空壓機內部線路改造，改造時，必要作好每一條線路的記錄，避免查線路，這樣浪費時間。MAM-KY02S連接到變頻器的信號線，必須采用屏蔽線路。并且要求將屏蔽網線接地，以保證通信的可靠。
線路連接完畢，斷開主電機馬達或連軸器。再次檢查相關電路，準備首次上電。
第四步，上電，斷開變頻器連接到空壓機的輸出線。通過MAM-KY02S顯示文本設置當前運行模式為工頻運行，啟動空壓機，檢查空壓機當前的運行狀態是否正常。是否與未改造前一樣。重點檢查主電機轉向，風機轉向。
將運行狀態設置為變頻運行，確認工變頻轉換的兩個交流接觸器動作是否符合要求（這項檢修必須斷開變頻器輸出，以免380V電源倒灌到變頻器上，引起變頻器損壞。）。確認完畢。
第五步，完成第四步以后，在當前狀態下，設置變頻器參數。變頻器一般要求設置參數如下：
1， 變頻器輸出最高頻率，50HZ
2， 變頻器輸出最低輸出頻率，20HZ，（如果電機在低頻運行時，發熱量不高，可以設置第一點，這樣更節能，但是要確保電機溫升不高于80度，否則，電機很容易設備）
3， 設置變頻器頻率過低保護，低于15HZ后自動停機。（也是為了保護電機）
4， 設置變頻器禁止反向輸出，避免電機反轉損壞電機。
5， 設置變頻器禁止操作面板啟動。
6， 設置變頻器外部信號啟動。
7， 設置變頻器頻率給定通道為外部端子CI輸入4-20mA。
8， 設置變頻器輸出端子為故障報警。
9， 其他參數默認即可。如有其他需要再根據實際需要設置。
設置完畢，連接變頻器輸出線到空壓機。再次上電試機。檢查電機轉向是否符合要求。主電機輔助散熱風扇轉向是否正確，風量是否足夠。
檢查當前MAM-KY02S顯示文本顯示頻率與變頻器的是否一致。如果不一致可以通過變頻器的CI通道增益修改比例。一般這個比例要求不高，檢查MAM-KY02S控制器輸出最低時，變頻器輸出頻率是否為20HZ。最高頻率是否為50HZ。確認完成�？梢匝b上皮帶測試。
第六步，安裝上皮帶或者聯軸器，將加載閥電源斷開。讓空壓機再變頻狀態，空載運行。檢查運行情況。確認正常，再轉行為工頻運行，確認都正常。那么可以安裝上加載閥試運行。工頻狀態下確認運行正常。變頻運行是否正常。主電機負載和低頻運行是否溫度正常。
MAM-KY02S VF型控制器只有3個頻段，分別是最高頻段，節能頻段，卸載頻段。
最高頻段——輸出頻率為50HZ，當空壓機氣壓低于0.7bar時運行，相當于全速運行。
節能頻段——控制器默認為30HZ，此頻段運行在氣壓高于0.7-08bar時。節能運行。
卸載頻段——該頻段運行在空壓機卸載狀態，此時，空壓機主電機保持運行趨勢，空載，因此頻率可以低一點，但是必須確認滿足電機自身散熱要求。
第七步，空壓機改造為變頻后，試運行，讓空壓機在變頻狀態下連續運行1天，1天內觀察電機溫升溫度。打氣量是否滿足要求�？肇�(fù)載是否比較頻繁等工作情況。觀察電機加速和減速時變頻器有沒有過壓或者過流現象，如果有，設置一下變頻器的升頻速度和降頻速度即可解決問題。觀察電機負載加速時，有沒有電機共振抖動的情況，如果有，那么觀察抖動頻段，在變頻器上設置繞過該頻段即可。通過容調閥降低空壓機升降頻率頻率。
測量變頻改造后的運行電流。我們上面例子的空壓機，主電機測量各狀態電流如下：
最高頻段，運行電流為45A
節能頻段，運行電流為24A
卸載頻段，運行電流為9A
最高溫升75度。
試運結束，變頻改造完成。
改造結后語：
采用的MAM-KY02SVF型控制器進行空壓機變頻改造，線路簡單，改造方便快捷�；旧�1天可以完成變頻改造。但是有幾個方面，本人認為不是很滿意，第一點是頻段太少，不能達到最好的節能效果。第二點是無論空壓機處于變頻或者工頻運行時，輔助風扇都處于運行狀態，這樣在工頻運行時浪費電能。需要通過外部電路改變輔助風扇的運行狀態。第三點，工變頻轉換需要進入廠家參數修改，廠家參數里面的參數一般是不建議用戶進入的，但是根據這樣的情況，必須告訴用戶該空壓機的廠家密碼。這樣就擔心用戶自行更改廠家參數引起空壓機參數故障。
