大家好，想問大家個問題，旋轉編碼器怎么和西門子200 CPU224連接呢？有沒有單路脈沖輸入的旋轉編碼器，斷電后可以記錄當前位置的那種。這樣的編碼器是什么樣的？共有幾根線，我該選用什么牌子的？型號是什么？怎么和CPU224連接呢。請大家?guī)兔Ξ媯�(gè)接線圖，發到我的郵箱，1289071759@qq.com謝謝大家了。

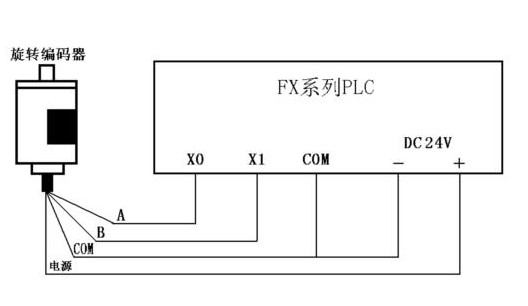

大家好，請看這張圖，這樣的是AB兩相的旋轉編碼器嗎？我看這樣的占用兩個PLC輸入點，有沒有單相的那種旋轉編碼器，就是說共3根線，其中兩根接供電是24V直流，剩下的一根接PLC輸入端。有這樣的旋轉編碼器嗎？大家能提供個型號嗎？我要買個，謝謝

引用

有沒有單路脈沖輸入的旋轉編碼器，斷電后可以記錄當前位置的那種

這個真沒有……
簡單點的，你可以使用增量型的旋轉編碼器，如歐姆龍的，可以很方便的與西門子200PLC連接----只需要設置好高速計數器類型然后對應各輸入點接線就行了。至于位置的尋找，流行的做法是重新上電后先找原點，執行完這一步以后就正常運行了。
至于型號，要看你的CPU224是什么輸入類型，NPN的可以用E6B2-CWZ6C；而PNP可以用E6B2-CWZ5B。
詳細點的可以看看：http://sjm213.plcjs.cn/archives/2010/20103810538.html，把接線圖中的三菱PLC當作西門子的就行了。

引用

引用第1樓lzhpsky于2010-04-11 16:52發表的  :
[attachment=37504] 大家好，請看這張圖，這樣的是AB兩相的旋轉編碼器嗎？我看這樣的占用兩個PLC輸入點，有沒有單相的那種旋轉編碼器，就是說共3根線，其中兩根接供電是24V直流，剩下的一根接PLC輸入端。有這樣的旋轉編碼器嗎？大家能提供個型號嗎？我要買個，謝謝

歐姆龍的E6A2系列中有單相輸出的，但是AB兩相的你也可以直接使用1根線作為單相輸入。

版主是高手，看出來了！！

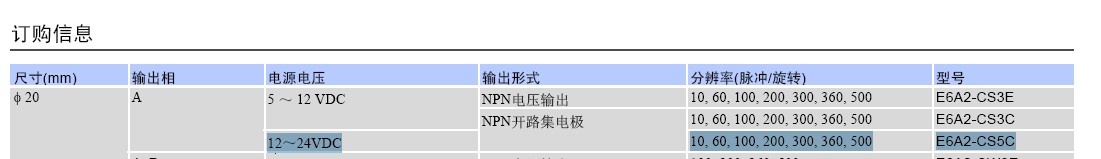

請教版主，我看了看歐姆龍的選型手冊，我說的那種編碼器，這個型號應該就符合吧？

說的對，就是這樣的

編碼器兩相，你可以用其中的一相
