安川H1000的變頻器PG卡 怎么接NPN或PNP編碼器

這兩種接法是什么
編碼器線有 A和B

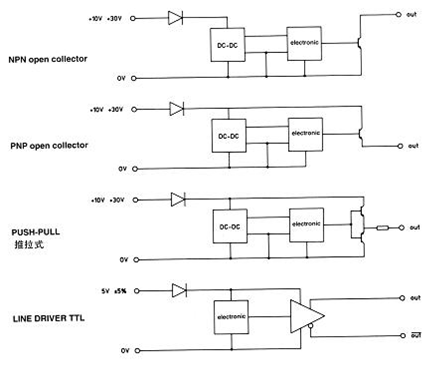

安川H1000變頻器的PG卡連接NPN或PNP編碼器時，主要關注編碼器的輸出類型和變頻器輸入接口的兼容性。NPN和PNP編碼器在電氣特性上有所不同，主要體現在信號的激活方式上。

### NPN編碼器接法：
NPN編碼器通常需要一個外部電源（通常是+24V），其輸出信號是通過拉低來表示邏輯狀態的。接線時，確保編碼器的電源正連接到合適的電源端，而輸出信號線（如A、B相）應連接到PG卡相應的輸入端，同時注意信號線的負極（通常是藍色線）連接到PG卡的指定接地或0V端子。

### PNP編碼器接法：
PNP編碼器同樣需要外部電源，但其輸出信號是通過拉高來表示邏輯狀態。接線時，編碼器的電源正連接到電源，輸出信號線（A、B相）連接到PG卡的相應輸入端，而信號線的正極（通常是紅色線）連接到PG卡的輸入端，負極（通常是黑色線）連接到PG卡的接地或0V端。

### 注意事項：
- **信號線**：確保編碼器的A、B相正確連接到變頻器PG卡的對應輸入端，Z相（如果有的話）用于參考位置，也應正確連接。
- **電源**：編碼器的電源電壓需符合其規格，通常為12V或24V，并且與PG卡兼容。
- **屏蔽線**：編碼器通常有屏蔽線，應連接到變頻器的屏蔽端或公共地，以減少干擾。
- **參數設置**：在變頻器內部，可能需要根據編碼器的類型設置相應的參數，確保變頻器正確解讀反饋信號。

由于具體接線可能會因PG卡型號和變頻器的具體型號而異，建議查閱安川H1000變頻器的用戶手冊或聯系安川的技術支持，以獲取最準確的接線圖和參數設置指南。

編碼器  安裝孔  不知道什么意思  ３-Ｍ３Depth５・PCD28

編碼器的安裝孔是指用于固定編碼器到機械結構上的孔，這些孔通常設計為標準尺寸以兼容特定的螺絲或緊固件。提到“3-M3 Depth 5・PCD28”，這具體指的是編碼器上安裝孔的細節：

- **3-M3**：表示有三個直徑為M3的螺紋孔，用于安裝時使用M3規格的螺絲。
- **Depth 5**：指的是這些螺紋孔的深度為5毫米，這是安裝時需要考慮的，以確保螺絲能夠充分旋入而不至于過短或過長。
- **PCD28**：PCD代表“Pitch Circle Diameter”，即節圓直徑，它是指這些安裝孔的中心點形成的圓的直徑。在這個例子中，PCD28意味著這些安裝孔的中心點分布在一個直徑為28毫米的圓周上。

這些參數對于正確安裝編碼器至關重要，因?yàn)樗鼈儙椭�確保編碼器能夠穩固地安裝在設備上，并且與電機或其他機械部件對齊。在實際應用中，會根據這些規格選擇合適的安裝支架、夾具或直接使用螺釘將編碼器固定到預定位置。

引用

引用第2樓ligp99于2024-08-16 17:27發表的  :
編碼器  安裝孔  不知道什么意思  ３-Ｍ３Depth５・PCD28

接到對應的計數口輸入端就可以了

先查下編碼器型號，確定信號類型，變頻器帶電機反饋編碼器一般都用ABZ差分信號的，這樣差分信號抗干擾強些
