hezhen880924
級別: 略有小成
精華主題: 0
發帖數量: 174 個
工控威望: 300 點
下載積分: 894 分
在線時間: 643(小時)
注冊時間: 2013-01-08
最后登錄: 2025-03-17
查看hezhen880924的 主題 / 回貼
樓主  發表于: 2024-07-23 11:37
圖片:
圖片:
圖片:
圖片:
圖片:
圖片:
圖片:
圖片:
圖片:
圖片:
圖片:
圖片:

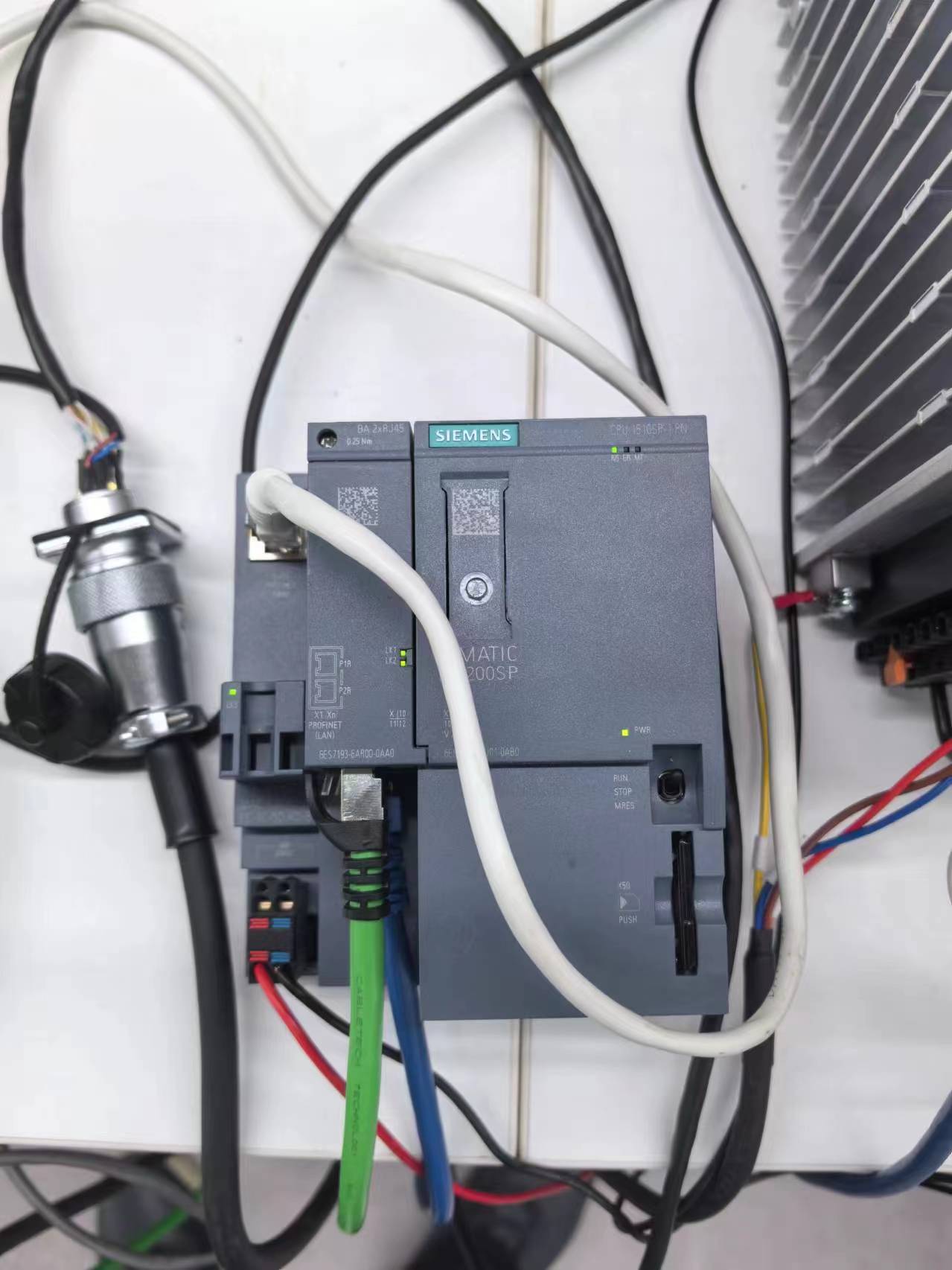

       最近有點閑,之前用過武藏三軸平臺,用威綸通7寸觸摸屏和西門子S7-1510SP編寫了一個類似的二次編程程序,基本功能都可以實現。

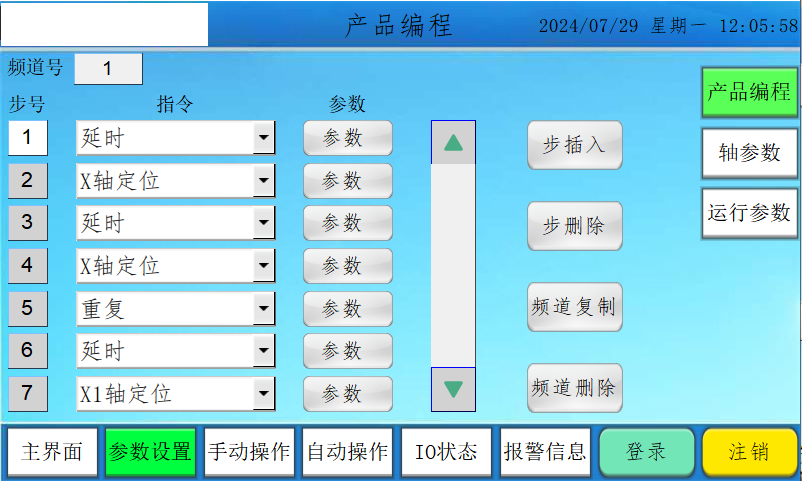

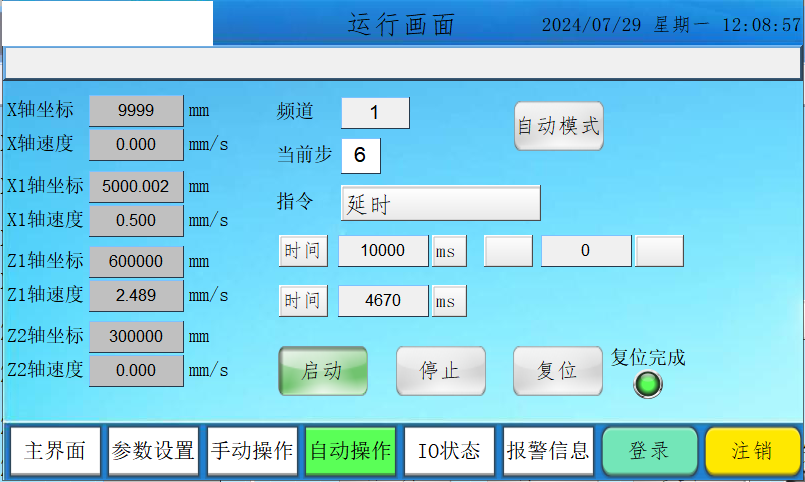

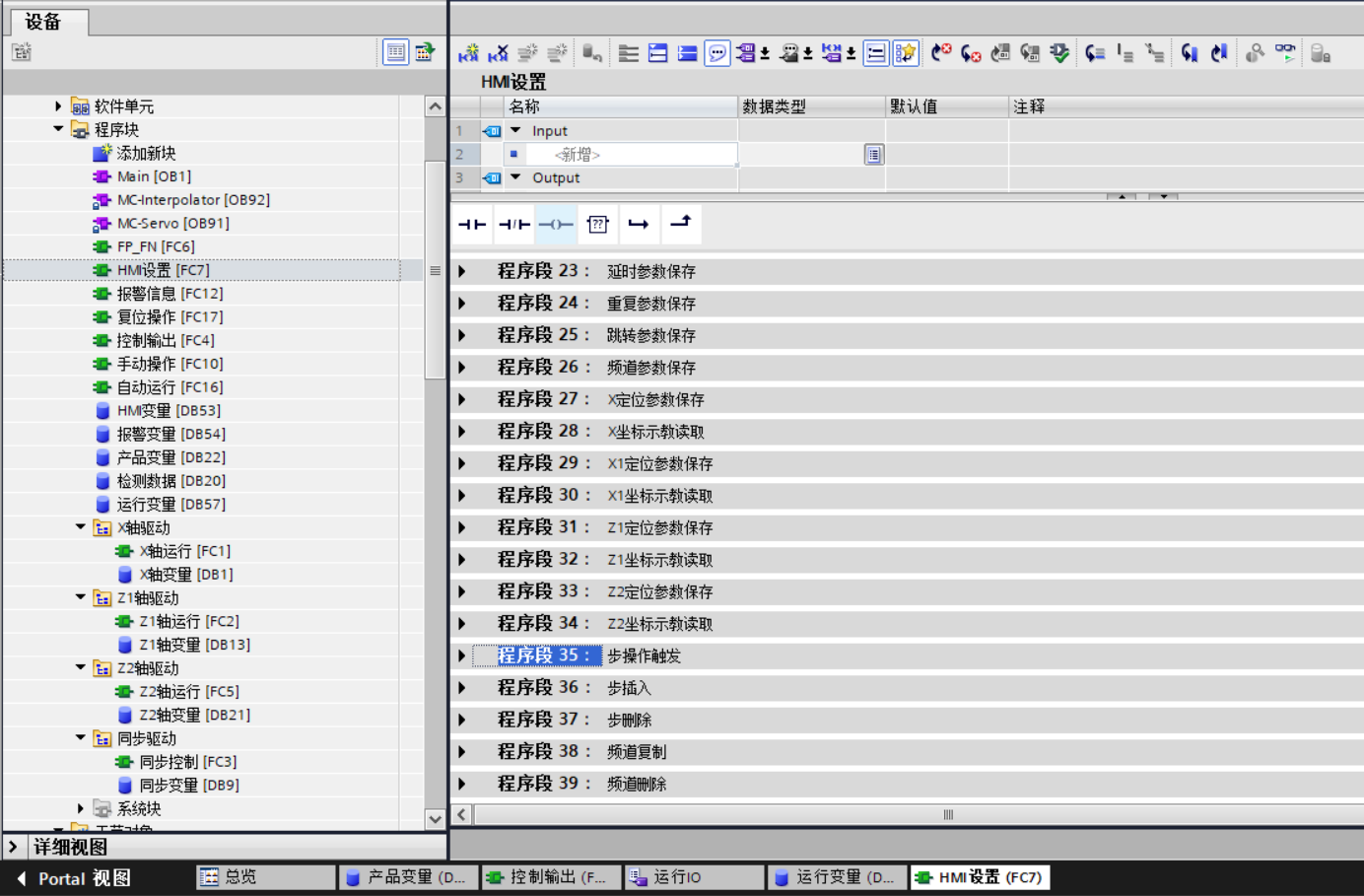

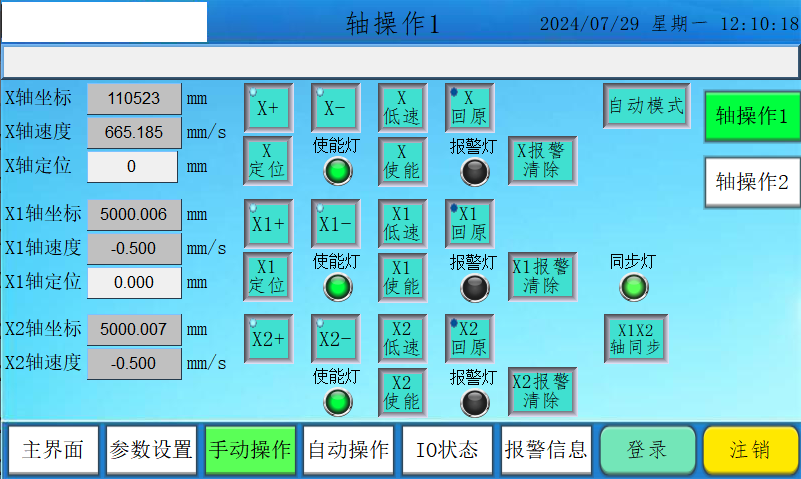

觸摸屏只做輸入接口,程序寫在西門子PLC里,程序包括 HMI設置程序,手動程序,自動程序,指令程序,復位程序,報警程序幾個FC塊。
DB塊有 HMI變量,產品變量,運行變量,報警變量。HMI變量是觸摸屏輸入PLC接口變量,產品變量是程序頻道,分配了20個程序頻道。

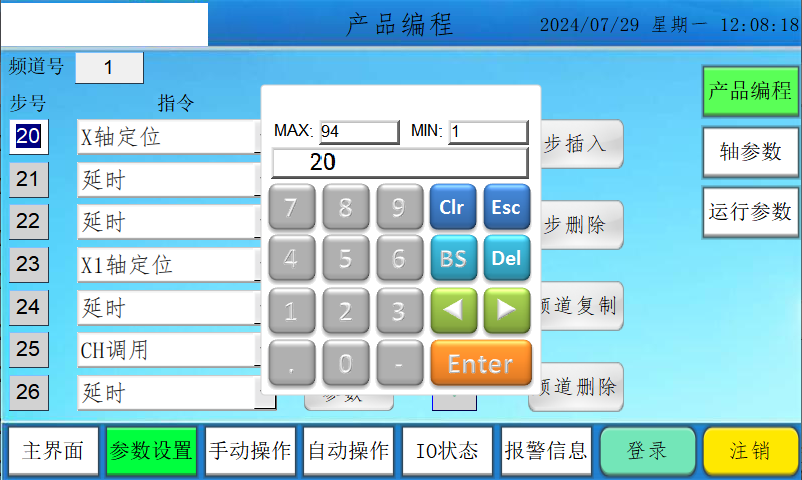

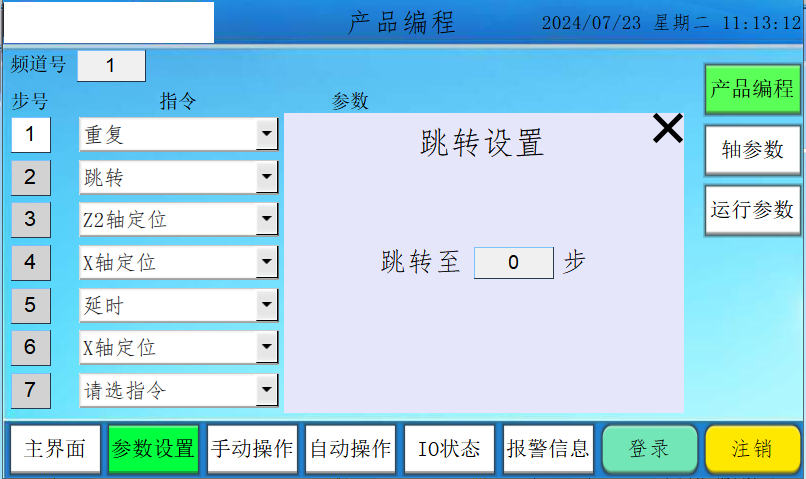

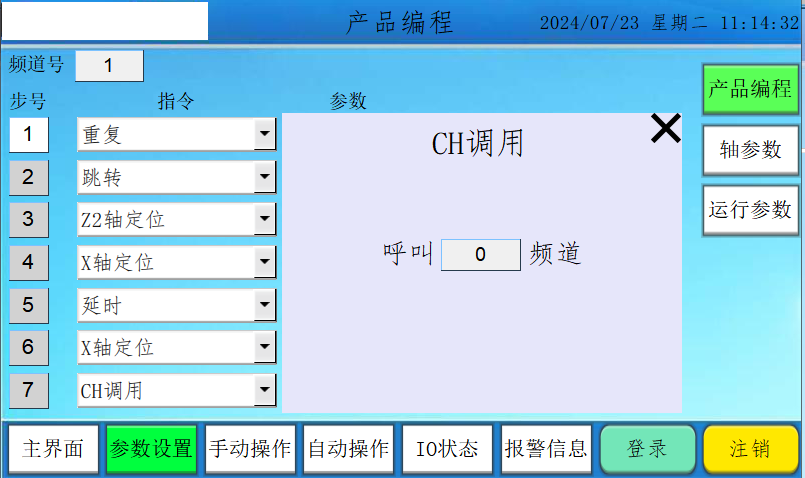

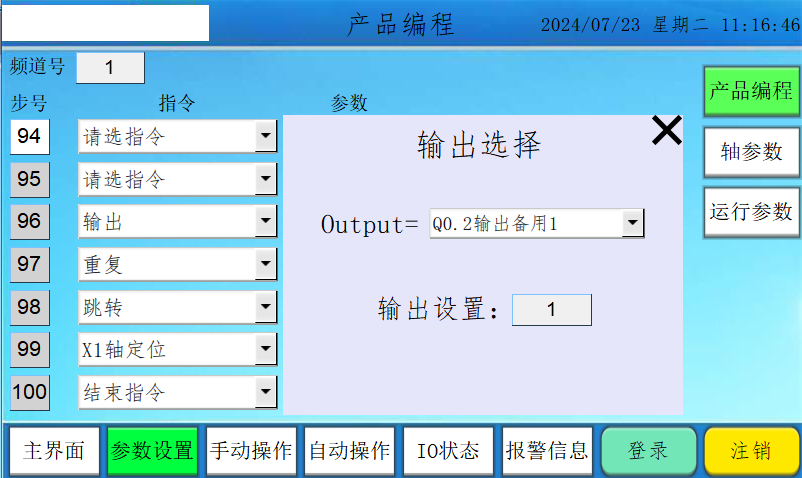

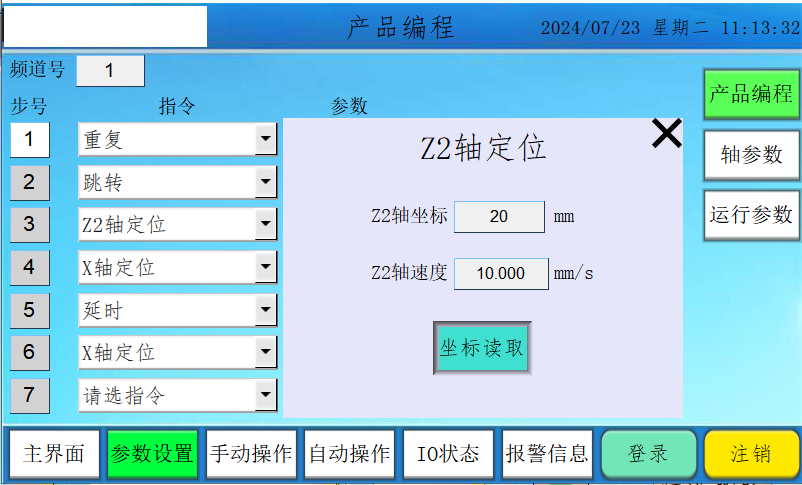

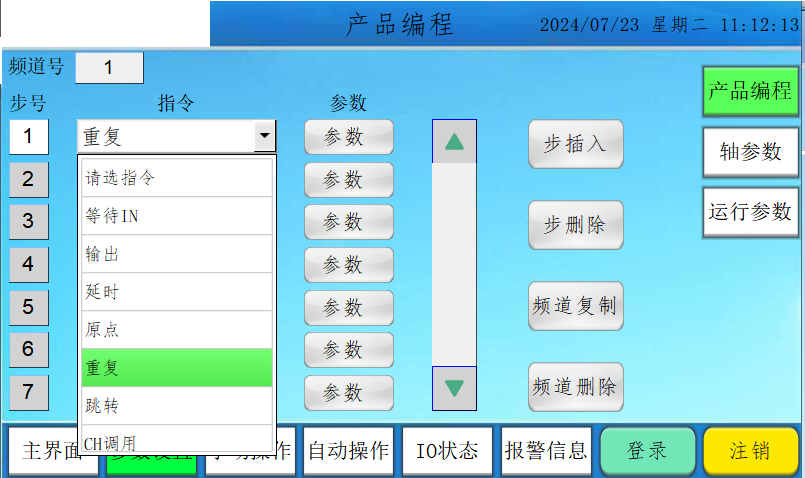

觸摸屏上數據的存和取在PLC的HMI設置程序里寫好,步號最大100,可以自由設置,指令有:等待IN  輸出  延時  原點  重復  跳轉  頻道調用
X軸定位 X1定位  Z1定位  Z2定位 結束指令等。其中 等待IN  輸出  延時 重復  跳轉  頻道調用X軸定位 X1定位  Z1定位  Z2定位 是有參指令,

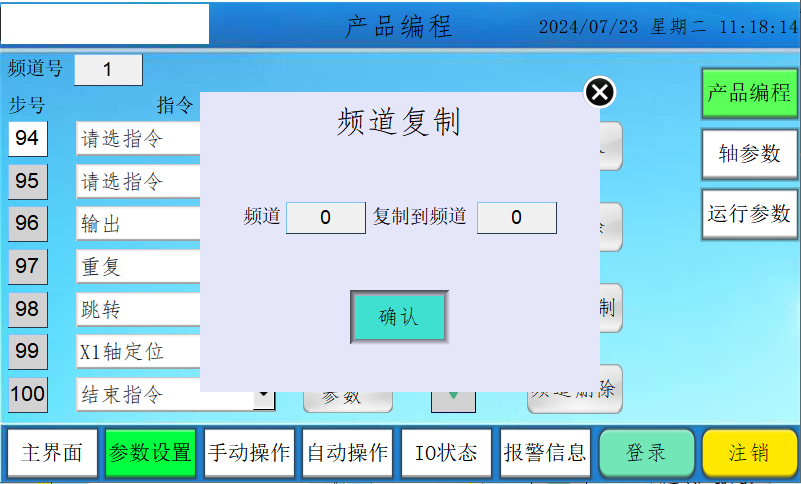

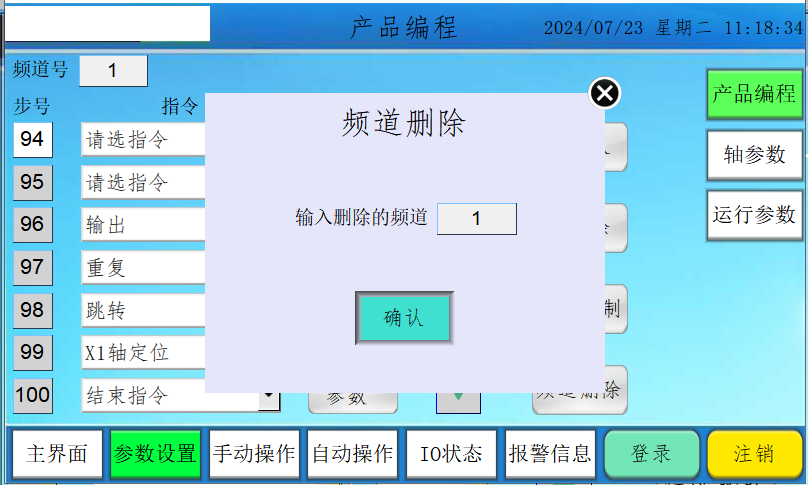

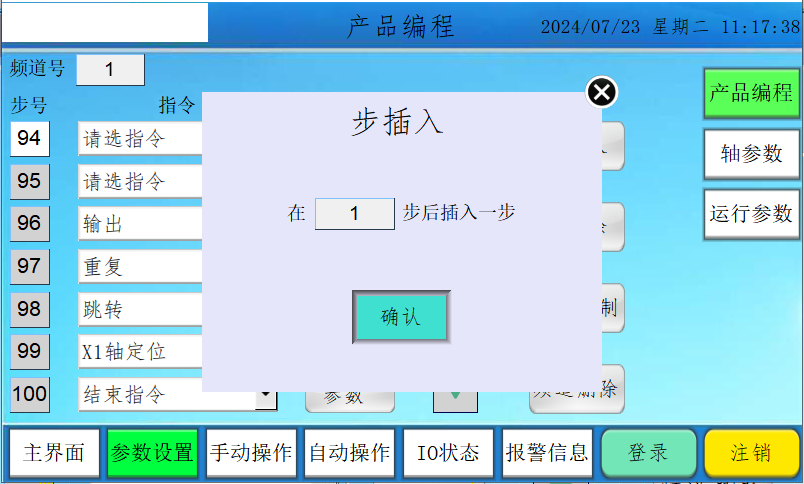

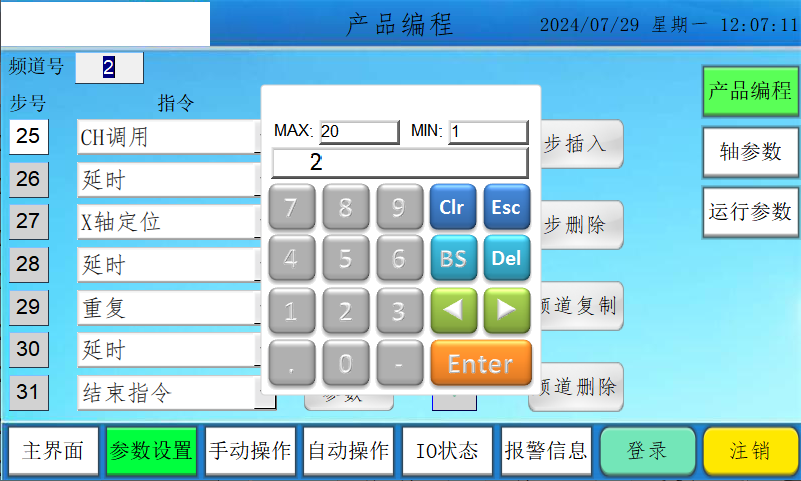

一般帶一到兩個參數,原點  結束指令是無參指令。編程時坐標可以示教,程序可以 步插入  步刪除  頻道復制  頻道刪除。
       由于手上只有威綸通和西門子的PLC做測試,一般匯川 三菱 基恩士 歐姆龍 PLC都可以寫二次編程,對觸摸屏品牌沒要求。

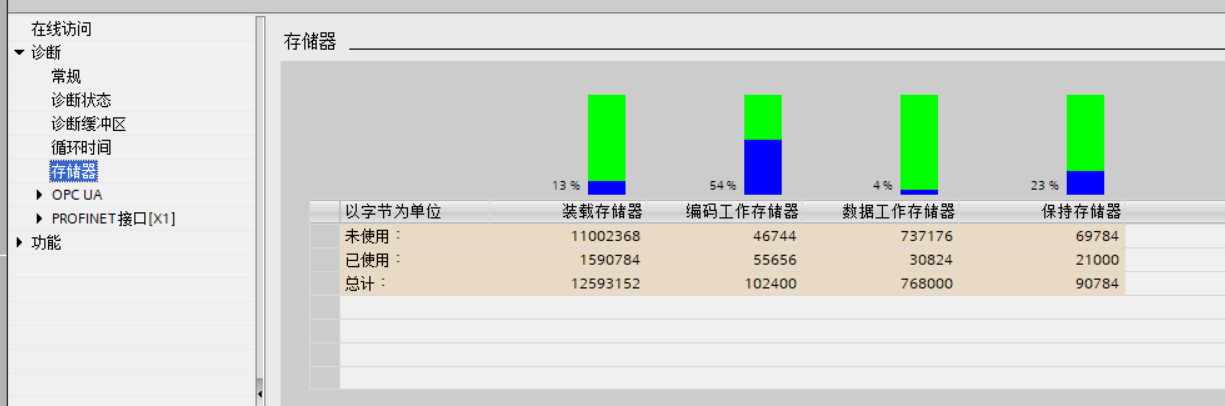

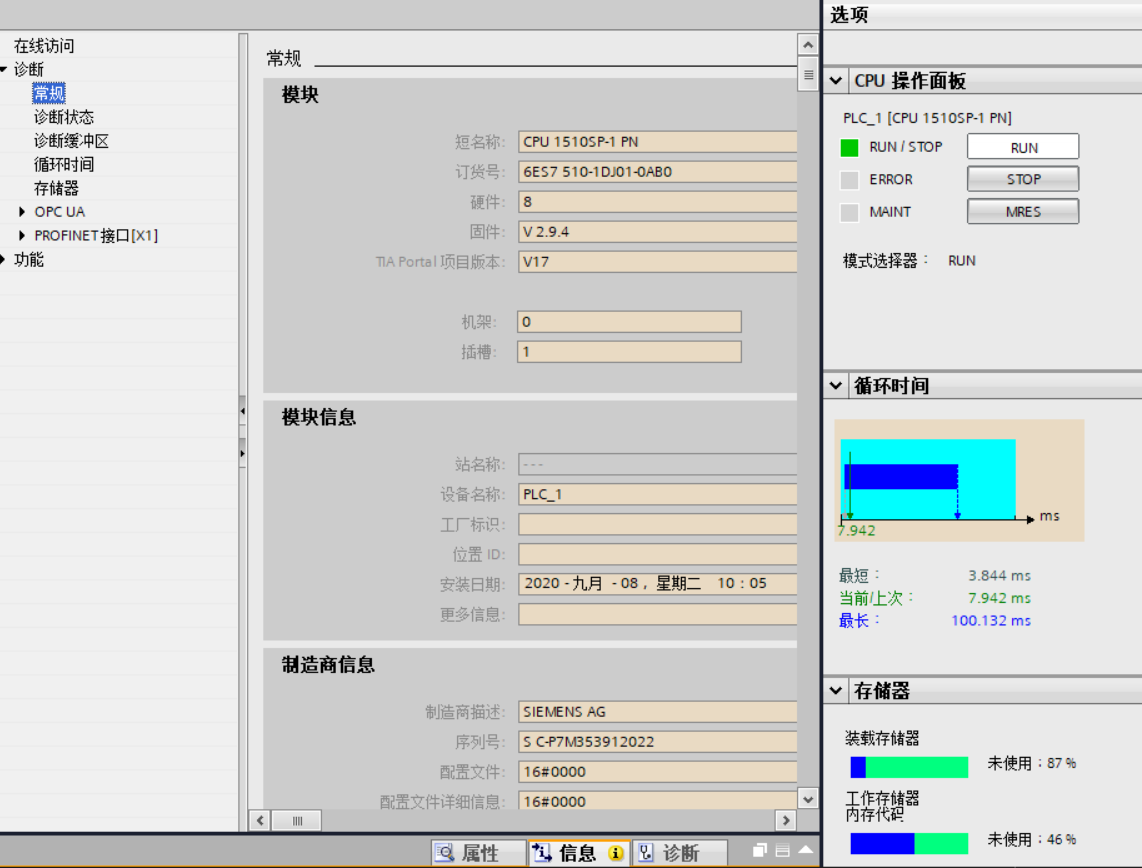

分配的內存要足夠大,西門子用了12M的內存卡,還有77%數據內存。內存大可以分配更多步號和程序頻道。
       西門子PLC和觸摸屏源程序在43樓44樓,可以下載學習,如果想做成大型很多臺CNC構成的200軸PLC系統,還需要自己思考調試,
復雜的事情都是由很多簡單的原理構成。
       我可以做200軸多CNC的PLC系統,普通編程和二次編程混編,單軸或三軸插補1000多點位運動控制,解決大型多軸多工位設備控制問題。
[ 此帖被hezhen880924在2024-12-31 17:51重新編輯 ]
本帖最近評分記錄:
  • 下載積分:+5(mk自動化) 感謝分享!
  • 下載積分:+1(15211831883) 感謝分享!
  • 下載積分:+2(neafar22) 真是好人!
  • 下載積分:+1(libin520) 真誠感謝!
    皮五
    級別: 工控俠客
    精華主題: 0
    發帖數量: 737 個
    工控威望: 2768 點
    下載積分: 1467 分
    在線時間: 401(小時)
    注冊時間: 2007-07-14
    最后登錄: 2025-05-09
    查看皮五的 主題 / 回貼
    1樓  發表于: 2024-07-23 14:40
    可以用觸摸屏的配方來做,保存到觸摸屏里面,加工的時候下載到PLC
    hezhen880924
    級別: 略有小成
    精華主題: 0
    發帖數量: 174 個
    工控威望: 300 點
    下載積分: 894 分
    在線時間: 643(小時)
    注冊時間: 2013-01-08
    最后登錄: 2025-03-17
    查看hezhen880924的 主題 / 回貼
    2樓  發表于: 2024-07-23 15:38
    圖片:
    謝謝你的建議,數據程序寫在PLC里,可以靈活分配PLC內存,程序步號和程序頻道修改方便,程序步號可以做到10000步,程序頻道看內存一般可以寫滿內存,可以改成1000個程序頻道,多工位頻道并行運行時候不受限制。PLC內存不夠時可以插換256M內存卡
    [ 此帖被hezhen880924在2024-08-02 09:51重新編輯 ]
    工控菜鳥
    菜鳥一只
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 961 個
    工控威望: 1140 點
    下載積分: 13885 分
    在線時間: 298(小時)
    注冊時間: 2017-04-12
    最后登錄: 2025-05-09
    查看工控菜鳥的 主題 / 回貼
    3樓  發表于: 2024-07-23 19:07
    適合經常要改動作的設備
    yanxinzou
    級別: 略有小成
    精華主題: 0
    發帖數量: 194 個
    工控威望: 262 點
    下載積分: 6691 分
    在線時間: 42(小時)
    注冊時間: 2010-09-04
    最后登錄: 2025-05-09
    查看yanxinzou的 主題 / 回貼
    4樓  發表于: 2024-07-24 21:32
    適合經常要改動作的設備
    hezhen880924
    級別: 略有小成
    精華主題: 0
    發帖數量: 174 個
    工控威望: 300 點
    下載積分: 894 分
    在線時間: 643(小時)
    注冊時間: 2013-01-08
    最后登錄: 2025-03-17
    查看hezhen880924的 主題 / 回貼
    5樓  發表于: 2024-07-25 16:11
    圖片:
    圖片:
    圖片:
    圖片:
    圖片:
    圖片:

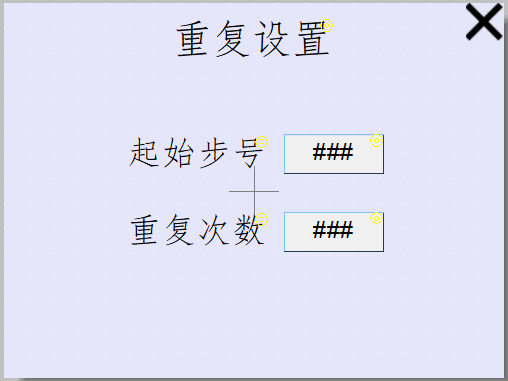

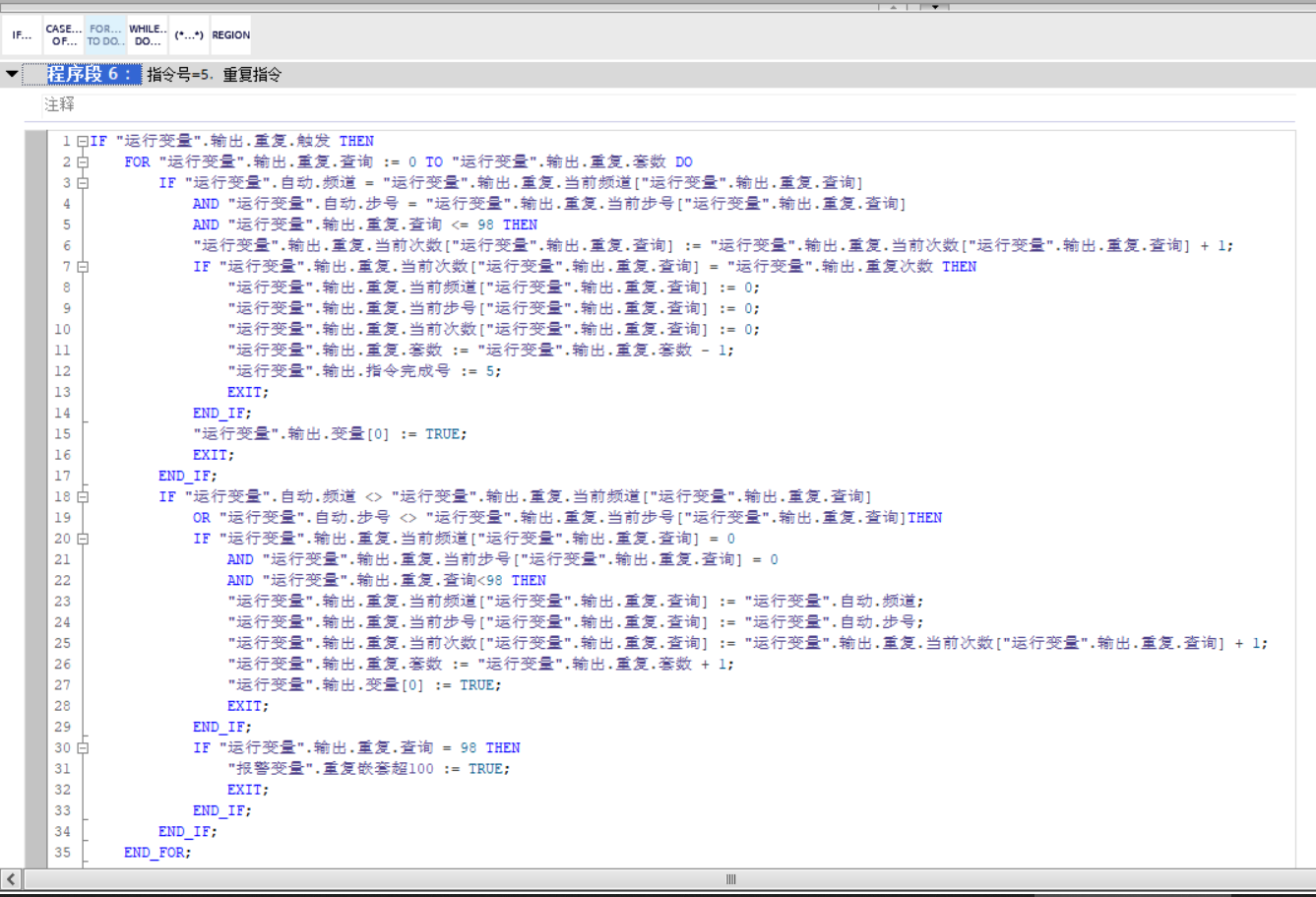

    西門子PLC寫重復指令調試比較復雜,需要循環內部還可以嵌入循環,最近調試好了循環內嵌套98次循環的重復指令。
    重復指令類似于For循環,重復指令內部嵌套重復指令,嵌套98次循環如下面For循環的嵌套:
    FOR _counter_ := _start_count_ TO _end_count_ DO
        FOR _counter_ := _start_count_ TO _end_count_ DO
            FOR _counter_ := _start_count_ TO _end_count_ DO
                FOR _counter_ := _start_count_ TO _end_count_ DO
                    FOR _counter_ := _start_count_ TO _end_count_ DO
                        FOR _counter_ := _start_count_ TO _end_count_ DO
                            FOR _counter_ := _start_count_ TO _end_count_ DO
                                FOR _counter_ := _start_count_ TO _end_count_ DO

                                    中間還有90次For循環;

                                END_FOR;
                            END_FOR;
                        END_FOR;
                    END_FOR;
                END_FOR;
            END_FOR;
        END_FOR;
    END_FOR;

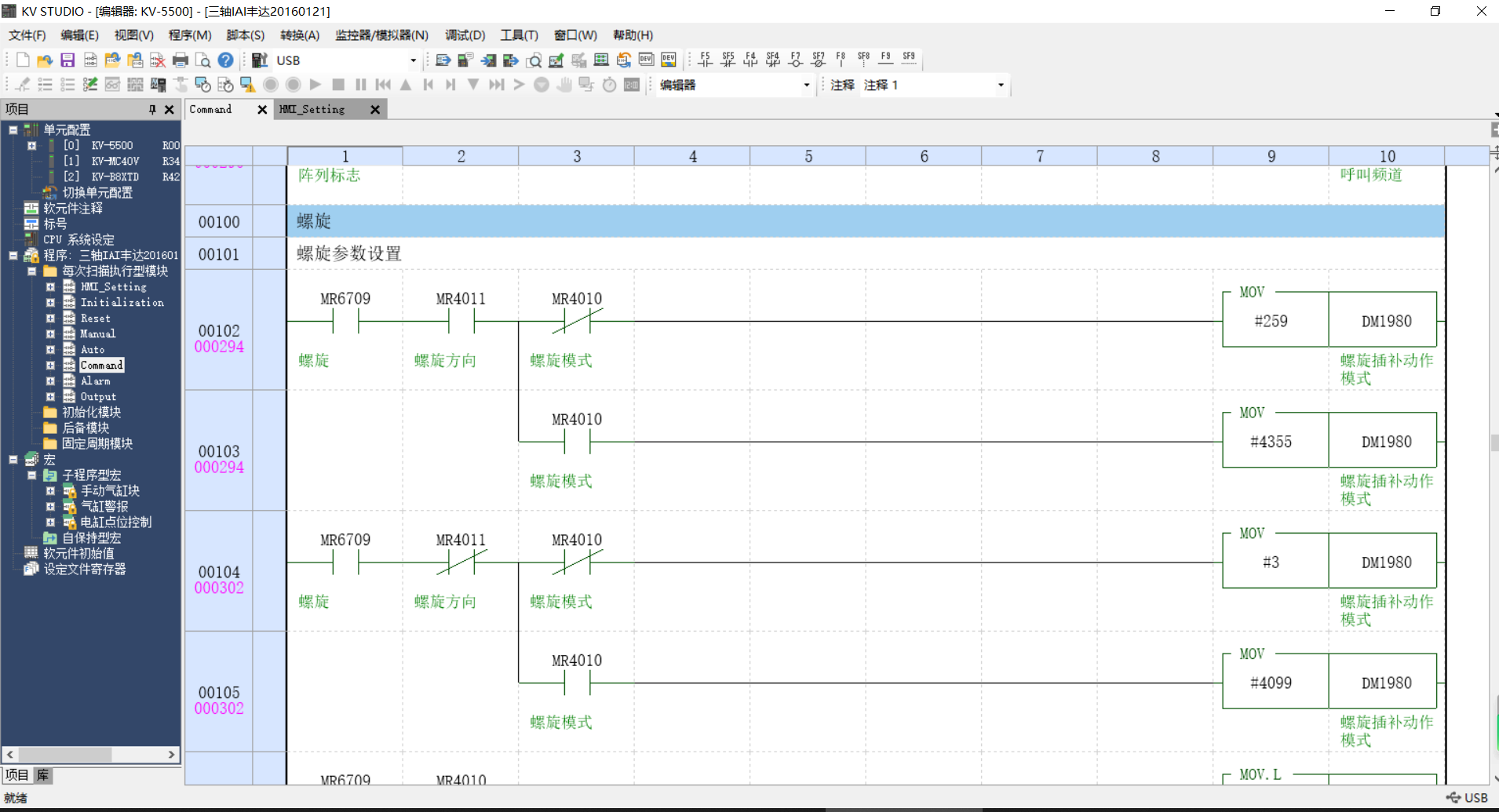

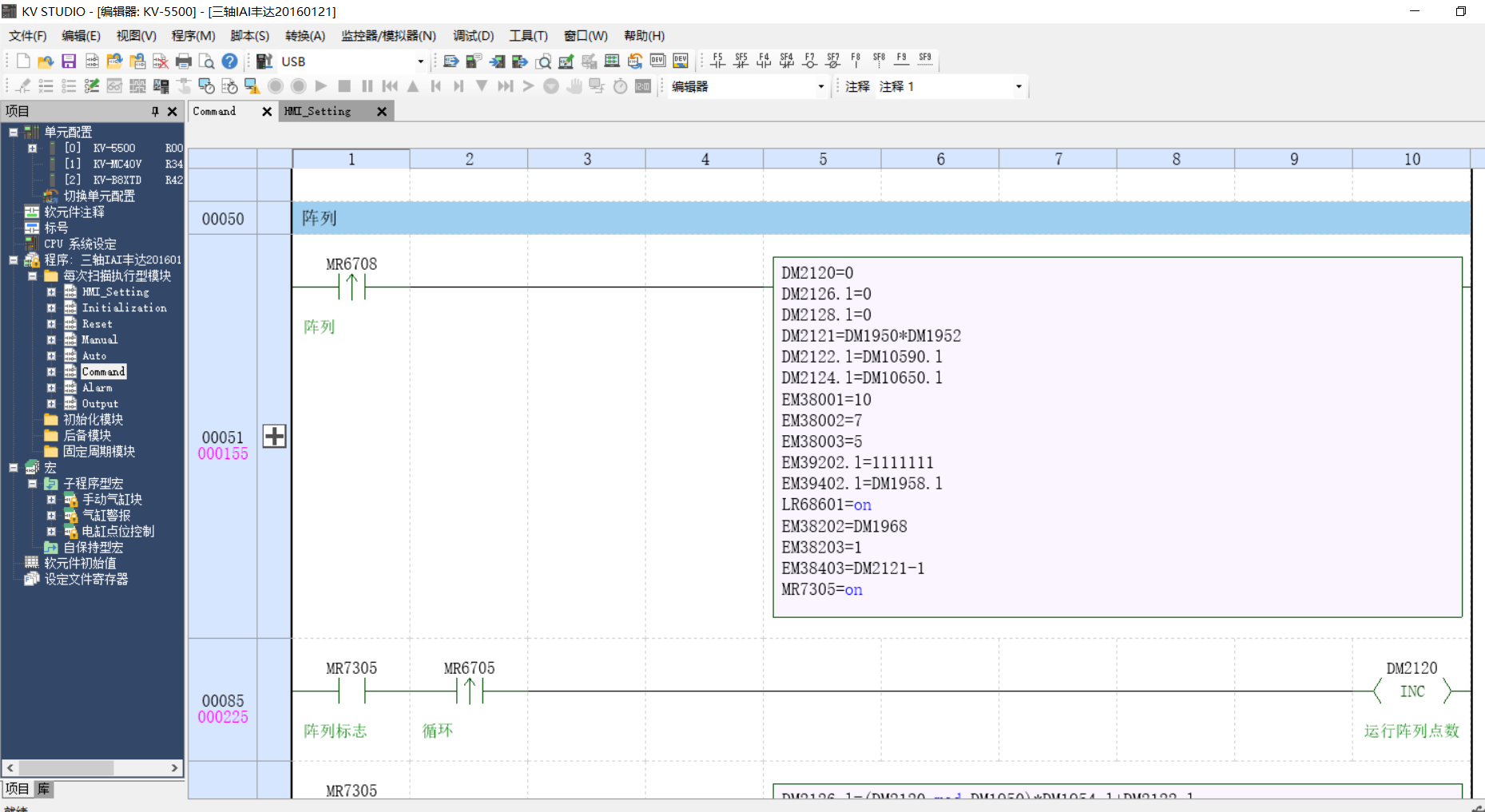

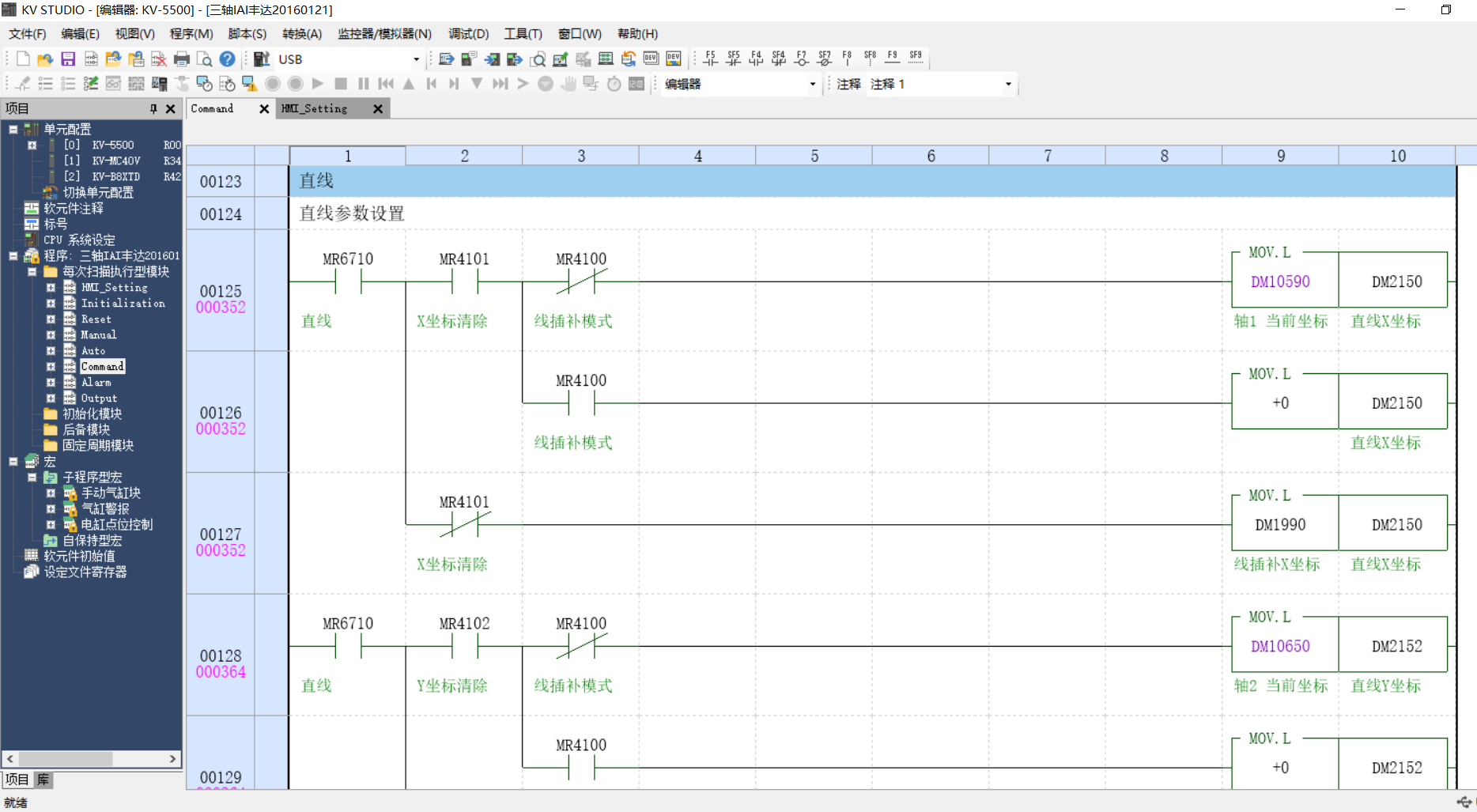

    雖然手上只有西門子PLC,后面再買基恩士KV5500+KV MC40V 三軸平臺物料,用基恩士PLC寫二次編程,
    陣列指令 ,平面直線插補指令,平面畫圓指令 空間直線插補指令 空間畫圓指令 空間螺旋指令也在編寫。
    [ 此帖被hezhen880924在2024-08-02 10:24重新編輯 ]
    payfsl
    級別: 工控俠客
    精華主題: 2 篇
    發帖數量: 2620 個
    工控威望: 2898 點
    下載積分: 40086 分
    在線時間: 488(小時)
    注冊時間: 2010-08-03
    最后登錄: 2025-04-29
    查看payfsl的 主題 / 回貼
    6樓  發表于: 2024-07-28 05:46
    這個方法不錯
    三人行必有我師焉,擇其善者而從之 ,學而不思則罔,思而不學則殆
    libin520
    雖然沒什么突破和進步,卻還是每天在堅持著。
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 2448 個
    工控威望: 2881 點
    下載積分: 4646 分
    在線時間: 1213(小時)
    注冊時間: 2008-10-24
    最后登錄: 2025-03-23
    查看libin520的 主題 / 回貼
    7樓  發表于: 2024-07-28 10:39
    大師的思維確實是指點了方向,觸摸屏畫面也做得好看。有源文件大家學習一下就更好了。
    需要高品質音樂資源+QQ群:723680148,音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
    hezhen880924
    級別: 略有小成
    精華主題: 0
    發帖數量: 174 個
    工控威望: 300 點
    下載積分: 894 分
    在線時間: 643(小時)
    注冊時間: 2013-01-08
    最后登錄: 2025-03-17
    查看hezhen880924的 主題 / 回貼
    8樓  發表于: 2024-07-29 12:21
    圖片:
    圖片:
    圖片:
    圖片:
    圖片:
    圖片:
    圖片:
    圖片:
    圖片:
    圖片:
    圖片:

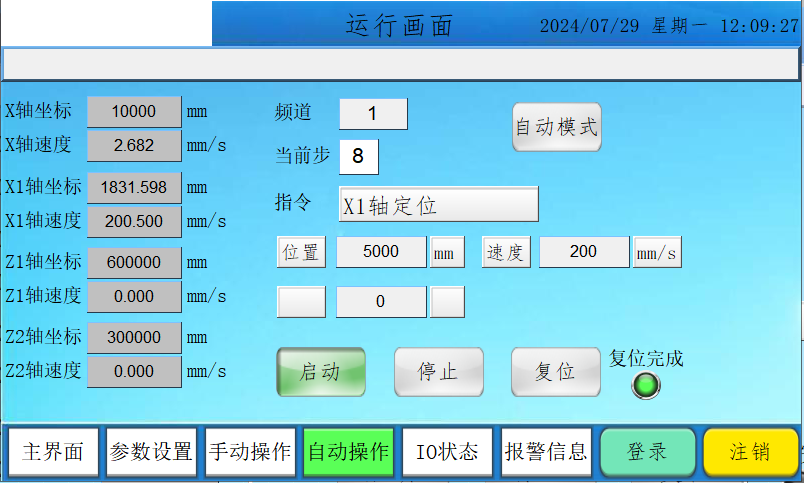

    回原指令寫完,在觸摸屏上編程測試,重復指令,跳轉指令,頻道指令,定位指令。頻道1用了3個嵌套重復,運行頻道1調用了頻道2需要運行8個小時完成,測試了3次都能正常工作完成。
    愛在日落之后
    所有的偉大,源于一個勇敢的開始
    級別: 家園常客
    精華主題: 0
    發帖數量: 662 個
    工控威望: 704 點
    下載積分: 3441 分
    在線時間: 141(小時)
    注冊時間: 2022-07-25
    最后登錄: 2025-03-11
    查看愛在日落之后的 主題 / 回貼
    9樓  發表于: 2024-07-29 13:19
    你別說你還真別說,幾年前在抖音看到有人直播推這個方法
    1421448580
    級別: 略有小成
    精華主題: 0
    發帖數量: 236 個
    工控威望: 340 點
    下載積分: 13364 分
    在線時間: 900(小時)
    注冊時間: 2015-10-10
    最后登錄: 2025-05-09
    查看1421448580的 主題 / 回貼
    10樓  發表于: 2024-07-29 13:46
    ..如果程序作者自己是老板 可以用這個方法 如果不是 ,應該是有風險的  小心為妙
    hezhen880924
    級別: 略有小成
    精華主題: 0
    發帖數量: 174 個
    工控威望: 300 點
    下載積分: 894 分
    在線時間: 643(小時)
    注冊時間: 2013-01-08
    最后登錄: 2025-03-17
    查看hezhen880924的 主題 / 回貼
    11樓  發表于: 2024-07-29 15:07
    圖片:
    最近比較閑,做了下運行測試,HMI視頻和測試程序。
    調試要一段時間才能完善。
    附件: 運行一20240729.zip (3109 K) 下載次數:381
    網站提示: 請不要用迅雷下載附件,容易出錯
    附件: 運行二20240729.zip (3366 K) 下載次數:324
    網站提示: 請不要用迅雷下載附件,容易出錯
    附件: 運行程序20240729.zip (846 K) 下載次數:358
    網站提示: 請不要用迅雷下載附件,容易出錯
    本帖最近評分記錄:
  • 下載積分:+5(904377101)
  • 下載積分:+5(菜鳥學工控_1) 感謝分享!
  • 下載積分:+1(hot_cha) 感謝分享!
