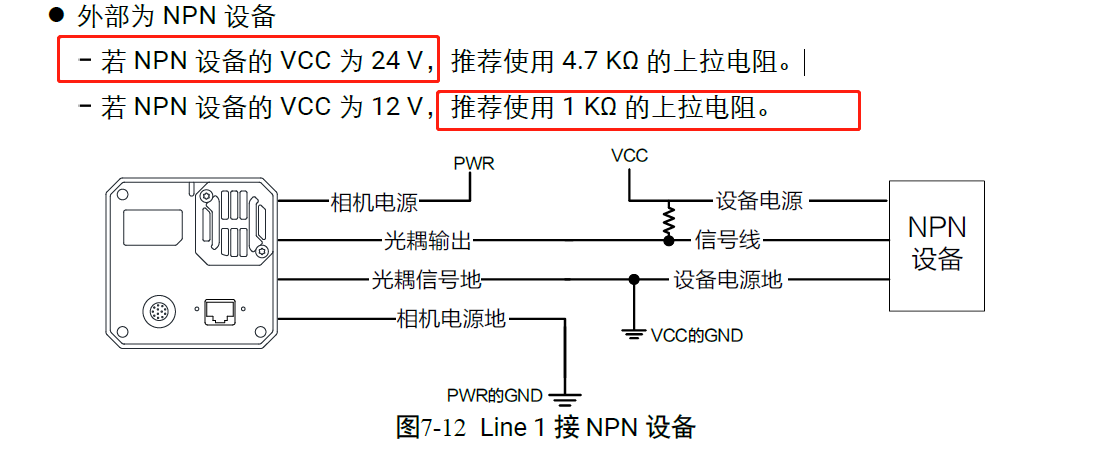

如圖所示三菱5U的漏型輸出PLC，NPN型輸出使用1K的電阻拉高電平，會出現怎么問題嗎。現在使用4.7k，拉高了3V電壓，但是會受到干擾，準備使用1K的電阻，又害怕燒壞PLC。

不行咱就用繼電器中繼好不？糾結啥呢。

觸發頻率高，繼電器吃不消，要用固態才行，這樣成本就上去，想著改個電阻就行的最好了

等一個解決方案，研究研究

12V下可以使用1KΩ說明至少有12ma的電流輸出能力,換算到24V上,能接受最小的電阻值是2KΩ,你拿兩個4.7一扭不就差不多了

另外,這個干擾是不正常的,一般都是地不干凈,可以在PLC側單獨取一個輸入的COM點和相機共地,別接其他東西.或者干脆把相機的電源地和PLC的地接一起,完全按他圖里的接,大概率又是一個細細細細的線在做地線

加光耦

引用

引用樓主gb026099于2023-05-29 09:48發表的 NPN型觸發受到干擾 :
如圖所示三菱5U的漏型輸出PLC，NPN型輸出使用1K的電阻拉高電平，會出現怎么問題嗎。現在使用4.7k，拉高了3V電壓，但是會受到干擾，準備使用1K的電阻，又害怕燒壞PLC。

右邊的NPN設備是不是5UPLC輸入端？如果是，就不用你去考濾這個問題，PLC內部已經有一個3K3的上拉電阻，所謂NPN，就是負通有效，出現干擾，大多是線路過長，周邊環境有射頻，例如，變頻器，伺服放大器等產生的干擾。

1  使用屏蔽線   2  PLC IO 點 和0V之間接個1UF 35V電容
另外一種開關量檢測器  NPN  PNP 都可以用，不用接電源。
電流檢測器LC27.pdf (333 K) 下载次数:30

現在的遇到的問題就是PLC 輸出NPN或者PNP，檢測Y點輸出了1000次，但是在相機監控的軟件里發現實際觸發了1010次或者980次的樣子，按理說應該是PLC觸發多少次相機里就是多少次。使用示波器查看觸發的Y點的那根線發現，有4V左右的干擾信號。不知道是不是因為這個原因引起的,電柜里有好幾個伺服驅動器。

試試瓷片電容104

好些相機都有輸入濾波的，設置一下參數。
PLC輸出端和相機使用同一個電源。

光耦輸出與光耦信號地線之間
