步進電機結構和工作原理
1. 步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓�位移的開環控制元件。在非超載的情況下，電機的轉速，停止的位置只取決于控制脈沖信號的頻率和脈沖數
2. 脈沖數越多，電機轉動的角度越大。
3. 脈沖的頻率越高，電機轉速越快，但不能超過最高頻率，否則電機的力矩迅速減小，電機不轉。


步進電機的種類
按力矩產生的原理分為反應式和激磁式（目前我國使用的大都是反應式）
反應式：轉子無繞組，由被激磁的定子產生反應力矩實現步進運行
激磁式：定，轉子均有激磁繞組（或轉子用永久磁鋼），由電磁力矩實現步進
按輸出力矩大小分為伺服式和功率式
伺服式：輸出力矩在百分之幾至十分之幾（N*M）只能驅動較小的負載，要與液壓所知放大器配用，才能驅動機床工作臺等圈套的負載
功率式：輸出力矩在5-50N*M以上，可以直接驅動機床工作臺等圈套的負載
按定子數分為單定子式，雙定子式，三定子式，多定子式
按各相繞組分布分為徑向分布式，軸向分布式
徑向分布式：電機各相按圓周依次排列
軸向分布式：電機各相按軸向依次排列


—————

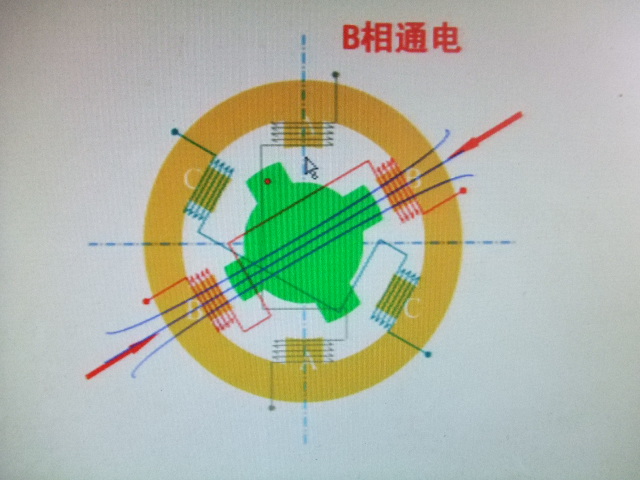

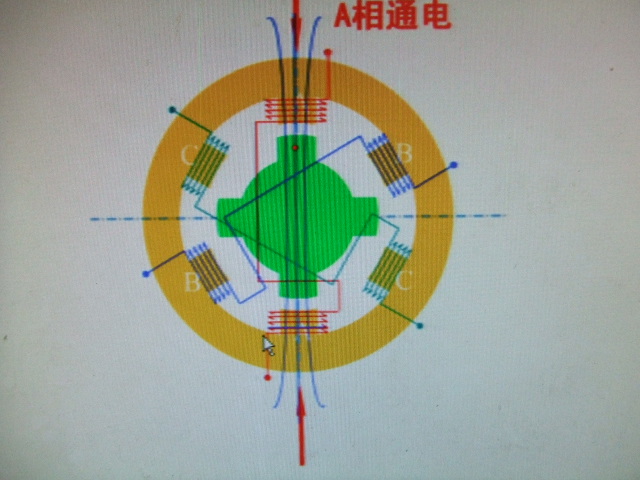

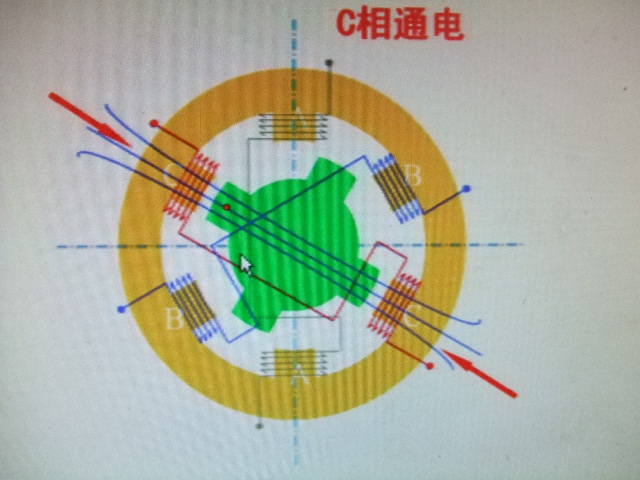

步進電機的工作原理實際上是電磁鐵的作用原理。



通電后會吸引最近的齒
A-B-C-A  時是逆時針   A-C-B-A 時為順時針 這兩種工作方式時三相單三拍
三相六拍A-AB-B-BC-C-CA-A
三相雙三拍 AB-BC-CA-AB
當某相定子勵磁后，它吸引轉子，轉子的齒與該相定子磁極上的齒對齊，轉子轉動一個角度，換一相得電時，轉子又轉動一個角度。如此每相不停地輪流通電，轉子不停地轉動。
電機運行的方向和通電的相序有關，改變通電的相序，電機的運行方向也就改變

步距角; 電機每拍轉動的角度
步距角＝360/（mzk)
M為定子繞組的相數。Z為轉子的齒數。M相M拍時K為1，M相2M拍時K為2

步進驅動器的原理
1，從步進電機的轉動原理可以得出，要使步進電機正常運行，必須按規律控制步進電機的每一相繞組得遇。步進驅動器接收外部的信號是方向信號（ＤＩＲ）和脈沖信號(CP).別外步進電機在停止時，通常有一相得電，電機的轉子被鎖住，所以當需要轉子松開時，可以使用脫機信號（ＦＲＥＥ）

驅動器由環型分配器和功率放大器組成
環型分配器的功能主要是把外部ＣＰ端的脈沖進行分配，給功率放大器，功率放大器相應相的晶體管導通，步進電機的線圈得電。
通常ＣＰ，ＤＩＲ，ＦＲＥＥ輸入端用５Ｖ的電源（如果用24Ｖ要串連2Ｋ左右的電阻）

%%%%%%%%%
有關步進驅動器細分的設置
？為了提高步進電動機控制的精度，現在的步進驅動器都有細分的功能，所謂細分就是通過驅動器中電路把步距角減小
比如原來步進電機的步距角是1.8度，設成5細分后步距角就是0.36度。也就是說原來一步可以走完的，設置成5細分后要走5步。精度相應提高了5倍

！！！
一般的情況下細分數不能設置過大，因為在控制脈沖頻率不變的情況下，細分越大，電機的轉速越慢，電機的輸出力矩減小
驅動步進電機的脈沖頻率不能太高，一般不超過2ＫＨＺ，否則電機輸出力矩迅速減小



驅動器主要設置的內容有(通過外部ＤＩＰ開關設置）
細分數
靜態電流
額定電流
{各種品牌驅動器請參照說明書）
