各位大師最近在學習MODBUS 通訊，學用臺達VFD變頻與FX3U 485BD Modbus RTU通訊讀寫頻率/電流/電流編寫程序時。不知怎么樣把頻率寫進組網中的多臺變頻中，和讀組網中多臺變頻的電流，電壓，頻率值并顯示在HMI上。

   在論壇下載了一些樣前輩例來看，看了很久也沒了解透。主要是讀多臺數據地址與數據格式,數據的處理方面。

   在此上萬能的論壇向中位大師們請教，那位有3U 485BD 與臺達VFD 的變頻讀取電流/電壓/頻率/帶注解，這方面的詳細易懂的講解的程序發個學習一下。

  望各位大師指點迷津。。。。。

看我發的例子

下載看過了。但是在讀電流，電壓，頻率方面那段不怎么了解。因為水平不夠。所以讀那段了解不透切，大師能把讀寫這段程序詳細講解一下嗎？

你要參看變頻器手冊才行

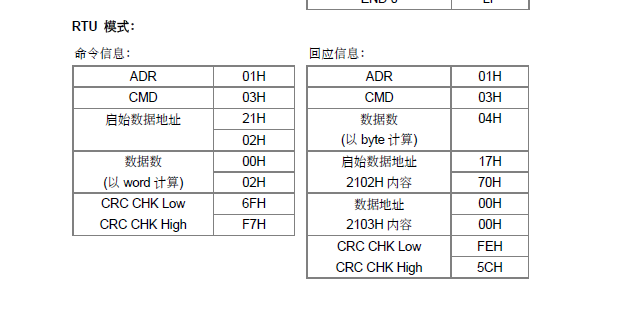

01 03 21 02 00 02 6F F7這個意思為：01站號，03讀命令，2102讀2102H寄存器；0002讀取2個WORD；6FF7是CRC碼，這樣明白吧

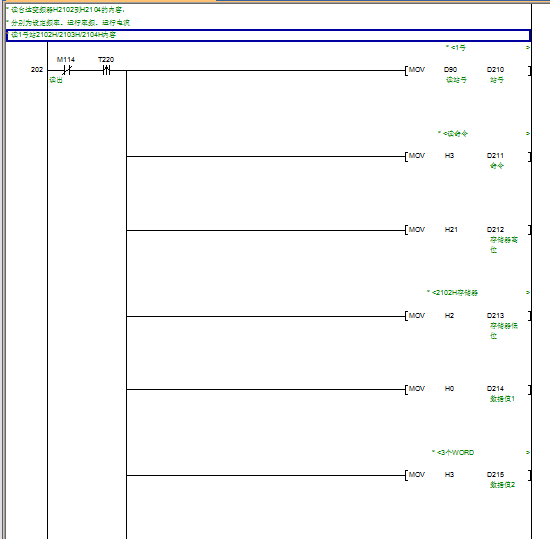

我在程序里都有注解的呀，

這上面不是有注解嗎？

讀出回應：01 03 04 17 70 00 00 FE 5C
意思是：01站號；03讀命令；04共4個數；1770是第一組數；00 00第二組；FE 5C為CRC碼；
1770H是什么意思？
17H是讀出的高8位數，換成二進制為10111；
70H是讀出的低8位數，換成二進制為1110000；
要正確顯示，需將高8位數的高低8位互換，變成1011100000000；高低互換這個指令是FX2N FX3U才有，如果用FX3G就沒此指令，也可以將此數擴大K256倍，二進制就是右移8位，本站也有別的高手這樣寫；
然后，將換算后的數合并：1011100000000+1110000＝1011101110000；換成十進制數就是6000；就是2102H頻率設定值為60.00HZ
后面00 00為運行頻率2103H的數值，0HZ；

上面說那么多，在PLC里就兩句而已

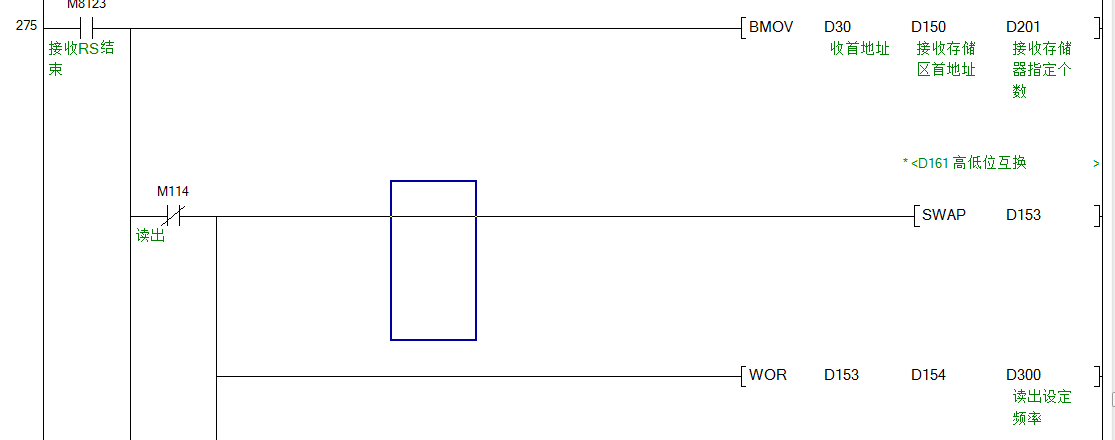

D153上面的注解，D161高低互換，是當時在FX2N的程序改過來的，F(xiàn)X2N_485DB的話，對應的數在D161中

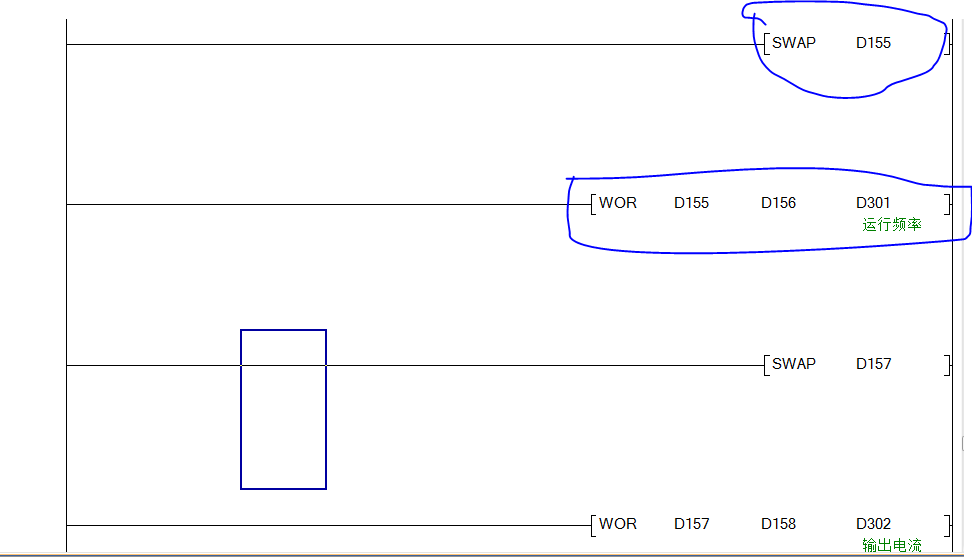

讀出的數就是：D300;D301;D302
D300為設定頻率值；
;D301為運頻率;
D302為運行電流
如果只有一個站的話，到此就完了；
但是，多個站的話，就通過變址存儲的方式存在不同的地方；
說了這么多，明白了吧？？

你們把問題搞復雜了，不要用485BD   ,用485ADP-MB   一個ADPR   ADPW 指令搞定

回樓上
這些例子僅供學習，知道如何使用相關指令和MOD BUS RTU通訊方法而已，說到簡單，連485ADP-MB都不用，直接用人機界面讀寫就好了，

謝謝大師抽空解答，現在基本理解明白了。

我覺得，下次再有什么不明白的，就在人家的貼子上面發問，不要另外發貼，這樣會讓更多的人了解，回貼、跟貼不一定是贊美的，也可以是批評，或者提出疑問的，人家寫的程序一定是人家較清楚，我們一時看不懂，請教一下，又不丟人，你說是嗎？
