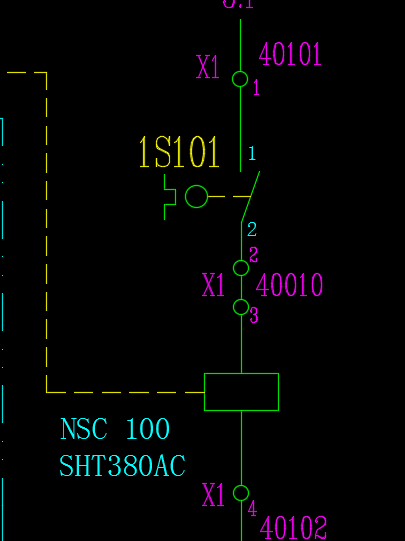

大神們，像一些電氣符號，比如時間繼電器的延時觸點旁邊有個圓弧，動作方向是圓弧指向圓心，通過這個可以判斷這個觸點的作用，那么請問上面截圖里這個限位開關1S101（不是熱繼，就是電氣柜一個門限位）的電氣符號這么畫表示什么意思（就是開關旁邊有個類似方波的這個表示）？知道的請指教下，謝謝！

個人感覺應該是熱敏類的開關，如熱過載繼電器、溫度開關等等。

eplan IEC庫里有，系統重裝了，eplan沒裝，忘記了。

熱繼電器吧

別想多，
沒有按標準畫圖，
這個CAD畫的，
門壓下去就動作

應該是沒有按標準畫的，樣子是熱繼電器，其實是限位開關。（個人感覺）
