12樓發表于: 2018-01-17 08:47

只看該作者 | 小中大

引用
引用第8樓fengyyy于2018-01-16 17:59發表的 :
個人認為二次繞組接地失去了隔離保護人身安全作用了，假設有人觸碰到101，201線。由于100線接地，人又站在地上，形成回路容易觸電。如果二次繞組不接地，需要同時碰到變壓器二次抽頭的兩根線才會觸電。鐵芯外殼可以一點接地。

這個更科學

三人行者必有我?guī)?，擇其善者而從之

lvpretend

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的主題 / 回貼

13樓發表于: 2018-01-17 09:24

只看該作者 | 小中大

引用
引用第8樓fengyyy于2018-01-16 17:59發表的 :
個人認為二次繞組接地失去了隔離保護人身安全作用了，假設有人觸碰到101，201線。由于100線接地，人又站在地上，形成回路容易觸電。如果二次繞組不接地，需要同時碰到變壓器二次抽頭的兩根線才會觸電。鐵芯外殼可以一點接地。

你的理解有誤。樓主的接地做法是正確的，且是必須的。隔離變壓器還有一種類型叫安全變壓器，提供36V等級電壓，一般環境中就不會造成人身觸電事故，所以不需要擔心。如果在潮濕環境中，那么根據環境狀況可以繼續降低電壓等級，如24V，甚至12V。
如果隔離變壓器不接地，一旦其它電源侵入隔離變壓器的次級，極端情況下隔離變壓器將輸出侵入電源電壓+隔離變壓器二次電壓，這是非常危險的。但接地后，這個電壓就被限制在隔離變壓器二次電壓的水平。
當然在一些特殊環境中可能會使用二次繞組不接地浮空的情況，但這種隔離變壓器是采用C型鐵芯，兩個繞組是完全分離的，但鐵芯必須接地。

本帖最近評分記錄：

下載積分:+1(單著就很好) 感謝分享！

下載積分:+5(士心華) 長知識了

fengyyy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 126 個
工控威望: 511 點
下載積分: 2680 分
在線時間: 275(小時)
注冊時間: 2015-12-02
最后登錄: 2025-03-27
查看fengyyy的主題 / 回貼

14樓發表于: 2018-01-17 18:13

只看該作者 | 小中大

圖片：

引用
引用第13樓lvpretend于2018-01-17 09:24發表的 :

你的理解有誤。樓主的接地做法是正確的，且是必須的。隔離變壓器還有一種類型叫安全變壓器，提供36V等級電壓，一般環境中就不會造成人身觸電事故，所以不需要擔心。如果在潮濕環境中，那么根據環境狀況可以繼續降低電壓等級，如24V，甚至12V。
如果隔離變壓器不接地，一旦其它電源侵入隔離變壓器的次級，極端情況下隔離變壓器將輸出侵入電源電壓+隔離變壓器二次電壓，這是非常危險的。但接地后，這個電壓就被限制在隔離變壓器二次電壓的水平。
當然在一些特殊環境中可能會使用二次繞組不接地浮空的情況，但這種隔離變壓器是采用C型鐵芯，兩個繞組是完全分離的，但鐵芯必須接地。

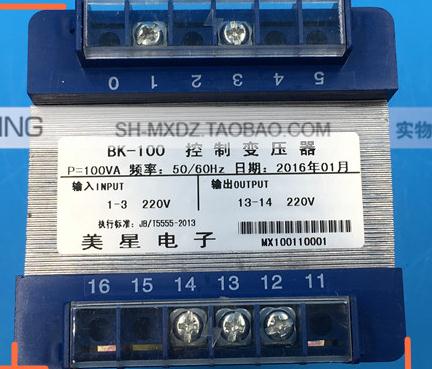

請教這種普通的EI型變壓器次級需要接地嗎？

老兔子

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 676 個
工控威望: 817 點
下載積分: 6725 分
在線時間: 520(小時)
注冊時間: 2008-06-27
最后登錄: 2025-05-10
查看老兔子的主題 / 回貼

15樓發表于: 2018-01-17 19:59

只看該作者 | 小中大

引用
引用第14樓fengyyy于2018-01-17 18:13發表的 :

請教這種普通的EI型變壓器次級需要接地嗎？

不論哪一種變壓器，次級是否接地，根據設備的具體要求決定，不能一慨而論這個安全（合理），那個不安全（合理）。

就像樓主的電路，不能說變壓器是隔離變壓器，他的次級接了地，主要是從可靠性（當然也與安全有關）來考慮。

而次級不接地，目的主要是為了從人身安全來考慮。

而你的這個變壓器，屬于控制變壓器，如果次級不接地，那就是隔離變壓器。但是，如果為了可靠，次級就要接地，那時這個變壓器就不能稱之為隔離變壓器了。

所以，變壓器次級是否接地，不能用合理或不合理來隨意判定，而要看設備的具體要求來判定。

本帖最近評分記錄：

下載積分:+1(單著就很好) 感謝分享！

下載積分:+1(fengyyy) 熱心助人！

逍遙書生

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 60 個
工控威望: 199 點
下載積分: 709 分
在線時間: 24(小時)
注冊時間: 2013-07-24
最后登錄: 2018-01-30
查看逍遙書生的主題 / 回貼

16樓發表于: 2018-01-30 14:27

只看該作者 | 小中大

符合國家標準，但最好別這樣接地，這樣100接地后容易造成101直接對地工作，容易觸電，變壓器失去保護作用

單著就很好

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 99 點
下載積分: 469 分
在線時間: 7(小時)
注冊時間: 2017-11-13
最后登錄: 2025-02-20
查看單著就很好的主題 / 回貼

17樓發表于: 2018-02-03 14:06

只看該作者 | 小中大

估計我那里的那個隔離變壓器也是和你這樣的一個接法，這種接法會造成火線對地有110v電壓，親測過的，你也可以試試

jxj19770301

清風在竹林

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 145 點
下載積分: 3492 分
在線時間: 63(小時)
注冊時間: 2016-05-03
最后登錄: 2025-04-14
查看jxj19770301的主題 / 回貼

18樓發表于: 2018-02-04 18:14

只看該作者 | 小中大

14樓的變壓器如果接地就失去意義了

fffsjm

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 568 個
工控威望: 771 點
下載積分: 2071 分
在線時間: 641(小時)
注冊時間: 2009-02-28
最后登錄: 2022-04-14
查看fffsjm的主題 / 回貼

19樓發表于: 2018-02-04 18:25

只看該作者 | 小中大

倒底誰說的對

1992sd

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 236 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 611(小時)
注冊時間: 2012-08-23
最后登錄: 2025-05-09
查看1992sd的主題 / 回貼

20樓發表于: 2018-02-05 08:23

只看該作者 | 小中大

在接地的情況下，如果100線斷了會有什么后果？PE是保護接地，按道理來說，是與大地接通的，假設變壓器的絕緣除了問題，殼體或鐵芯帶電，會有什么結果？初次機變比大體在1：1的，才叫隔離變壓器，隔離變壓器次級不能接地。保護接地，說白了，還是保護人身安全的，PE接在導線上？誰會有事沒事往導線上摸？？
