老大很悲傷
冰凍三尺非一日之寒
級別: 家園常客
精華主題: 0
發帖數量: 286 個
工控威望: 525 點
下載積分: 4023 分
在線時間: 173(小時)
注冊時間: 2011-11-02
最后登錄: 2025-01-21
查看老大很悲傷的 主題 / 回貼
樓主  發表于: 2017-12-07 20:49

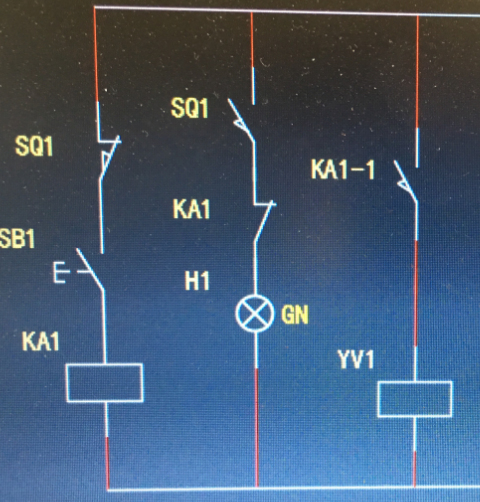

圖片:
SB1----自鎖開關。
KA1----中間繼電器
SQ1----行程開關
YV1----電磁閥
H1-----指示燈
控制要求很簡單,按鈕按下,繼電器得電,電磁閥得電,油缸動作,碰到限位,斷開繼電器,限位指示燈亮。電路有沒有什么問題。請大家指導。不過接線很麻煩,行程開關都離得遠,拉24V+出去進限位的公共端,從常閉和常開各拉一根線回柜子。還有更簡單的方法嗎?沒有PLC
1421448580
級別: 略有小成
精華主題: 0
發帖數量: 236 個
工控威望: 340 點
下載積分: 13364 分
在線時間: 901(小時)
注冊時間: 2015-10-10
最后登錄: 2025-05-10
查看1421448580的 主題 / 回貼
1樓  發表于: 2017-12-07 20:59
電路很簡單   我只能說   看。。。不。。。懂。。。。。
jiangwei
級別: 略有小成
精華主題: 0
發帖數量: 381 個
工控威望: 454 點
下載積分: 3236 分
在線時間: 283(小時)
注冊時間: 2007-09-24
最后登錄: 2025-05-09
查看jiangwei的 主題 / 回貼
2樓  發表于: 2017-12-07 21:02
你這個KA1只是點動,那來的自鎖
今天的努換來明天的收獲
jxjalwf
級別: 略有小成
精華主題: 0
發帖數量: 180 個
工控威望: 287 點
下載積分: 5972 分
在線時間: 590(小時)
注冊時間: 2015-11-09
最后登錄: 2025-04-29
查看jxjalwf的 主題 / 回貼
3樓  發表于: 2017-12-07 21:11
指示燈上的KA1 有作用么?
樓主留言:
好像確實沒什么用啊。多謝。限位直接就可以了
qq317438652
工控小學生
級別: 工控俠客
精華主題: 0
發帖數量: 191 個
工控威望: 4379 點
下載積分: 1289 分
在線時間: 336(小時)
注冊時間: 2015-10-07
最后登錄: 2025-03-11
查看qq317438652的 主題 / 回貼
4樓  發表于: 2017-12-07 21:16
電路應該有問題,不能用自鎖開關,要用KA1的觸點自鎖才可以,不然無法復位。電磁閥用2位帶彈簧的。最好接線驗證一下
菜鳥的工控人生
bruce2020
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 1304 個
工控威望: 1569 點
下載積分: 3916 分
在線時間: 894(小時)
注冊時間: 2017-11-25
最后登錄: 2025-05-10
查看bruce2020的 主題 / 回貼
5樓  發表于: 2017-12-07 21:51
這個電路圖要素不足。有啟動。肯定要有停止開關。建議不要拿這些題目來練習了。就算練得溜,后續接觸新的,可能還會進退六難。這種題要隨時絕殺才是。
樓主留言:
自鎖按鈕,再按一下就關了
suiyaowen
級別: 略有小成
精華主題: 0
發帖數量: 92 個
工控威望: 251 點
下載積分: 6742 分
在線時間: 148(小時)
注冊時間: 2009-02-27
最后登錄: 2023-04-26
查看suiyaowen的 主題 / 回貼
6樓  發表于: 2017-12-08 08:26
比較新穎,不過沒有這樣用的。你的指示燈好像類似脈沖閃一下?
潘工pym
級別: 探索解密
精華主題: 0
發帖數量: 74 個
工控威望: 173 點
下載積分: 841 分
在線時間: 41(小時)
注冊時間: 2016-12-17
最后登錄: 2020-04-25
查看潘工pym的 主題 / 回貼
7樓  發表于: 2017-12-08 08:39
SB1----是自鎖開關的情況下是 可以實現要求的,但你油缸不用回程嗎?
樓主留言:
油缸回程是另一個電磁閥,雙向的,感謝,貌似KA1的常閉多余了啊
252003046
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 95 點
下載積分: 1486 分
在線時間: 13(小時)
注冊時間: 2015-09-07
最后登錄: 2017-12-08
查看252003046的 主題 / 回貼
8樓  發表于: 2017-12-08 08:44
問題多,沒有停止,只是點動,沒有保險,急停
老大很悲傷
冰凍三尺非一日之寒
級別: 家園常客
精華主題: 0
發帖數量: 286 個
工控威望: 525 點
下載積分: 4023 分
在線時間: 173(小時)
注冊時間: 2011-11-02
最后登錄: 2025-01-21
查看老大很悲傷的 主題 / 回貼
9樓  發表于: 2017-12-08 08:45
SB1已經說了自鎖開關。按下去鎖住那種。電路有什么問題,KA1吸合,油缸一直走,直到把限位常閉給斷開,電路自然會斷開,要什么停止按鈕,限位常閉斷開,常開接通,KA1斷電,KA1常閉接通,指示燈亮。有什么問題,請明說,不要光說有問題。謝謝。
咗臉ヅ微笑ぺ
非吾所愿,奈何已離去……
級別: 工控俠客
精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的 主題 / 回貼
10樓  發表于: 2017-12-08 08:51
單是一輪動作是可以,問題是然后呢?
樓主留言:
電磁閥是雙向的,油缸退回是另一個電磁閥
ヅ微笑面對每一天,即使生活并不美好ヅ
flyaway
知識改變命運,學習鑄就人生
級別: 工控俠客
精華主題: 0
發帖數量: 332 個
工控威望: 4900 點
下載積分: 1006 分
在線時間: 271(小時)
注冊時間: 2012-07-29
最后登錄: 2025-05-08
查看flyaway的 主題 / 回貼
11樓  發表于: 2017-12-08 08:58
沒有任何可取之處
樓主留言:
是哪里不合適還是怎么,請指教
  • «
