如圖所示我單擊R2 ，那么R0只響應一個掃描周期，那么R1怎么會得電的呢，突然想不明白，請各位大俠說說啊，書上也不是很詳細的，

DF為上微分信號。
所以R2on的的後。R0on然後set R1

DF 微分指令是指當前面的條件滿足時在一個掃描周期內有效

R2=ON 后
第一次掃描
自上至下
0:  R0=off 所以無 R1
5:  R2剛ON 有上跳沿 所以 R0=ON

第二次掃描
0:  R0=ON有上跳沿 所以set R1=ON
5:  R2上次已ON 無上跳沿 所以 R0=off

引用

引用第3樓znz43于2014-07-29 09:43發表的  :
R2=ON 后
第一次掃描
自上至下
0:  R0=off 所以無 R1
5:  R2剛ON 有上跳沿 所以 R0=ON
.......

如您所述，感謝您的解答但是R0 ON 只是ON了一個掃描周期啊，只是對R0以下的句子有效（這個RO下面沒有語句）所以到第二次掃描R0不是已經OFF了嘛

引用

引用第1樓iteerh于2014-07-29 01:04發表的  :
DF為上微分信號。
所以R2on的的後。R0on然後set R1

由于R2后面有一個DF所以R0 ON一個掃描周期，是不是也就是ON 5行以下的語句啊
到了第二個掃描周期R0就OFF了呢，有點糊涂了，感覺和我理解不一樣
我個人理解是這樣的，是不是R0 ON后只對其以下的語句有效，到了第二個周期就OFF了呢

引用

引用第2樓jhbob于2014-07-29 07:57發表的  :
DF 微分指令是指當前面的條件滿足時在一個掃描周期內有效

是啊，但是R1  ON 了理論上不是已經是第一個周期了 啊
由于DF作用 R0到了第二個周期不是已經滅了嘛

引用

引用第4樓543249117于2014-07-29 21:26發表的  :



如您所述，感謝您的解答但是R0 ON 只是ON了一個掃描周期啊，只是對R0以下的句子有效（這個RO下面沒有語句）所以到第二次掃描R0不是已經OFF了嘛

第二次掃描，在0：處 R0 還保持著ON，執行到5：時，才使R0 OFF的。

看來你對PLC掃描是”自上而下，自左至右“執行，理解還不夠啊。

引用

引用第7樓znz43于2014-07-29 21:43發表的  :

第二次掃描，在0：處 R0 還保持著ON，執行到5：時，才使R0 OFF的。

看來你對PLC掃描是”自上而下，自左至右“執行，理解還不夠啊。

就是因為這個”自上而下，自左至右“才這樣理解的，越理解越糊涂啊，但是感覺這個非常重要。
如第5行啊
5:  R2剛ON 有上跳沿 所以 R0=ON ，是在本周期內ON還是到第二次掃描ON啊，我已徹底暈掉了。
（如果是在本周期ON那么顯然R1  ON不了（在同一周期內，上面運行的結果可以直接參與下行的運算
但是下行的結果應該卻不能當做條件運行上面的吧，我是看西門子就是這樣子講的）），R1要ON是不是要在第二周期ON啊，但是第二周期的時候R0已經OFF了啊，拜托啦

到了第二周期R0難道還保持住嘛？

引用

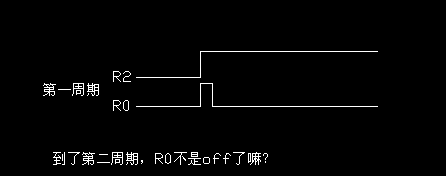

引用第9樓543249117于2014-07-30 00:39發表的  :
[attachment=124001]
到了第二周期R0難道還保持住嘛？

樓主要搞清，RO ON一個掃描周期，不代表當前掃周期，這是理解關鍵。也就是說RO  ON 一定要等到下次掃描到第5行的時候才OFF ，其實它跨度兩個掃描時間內，但實際是ON一個掃描周期時間。這樣應該理解吧？

引用

引用第10樓renzhe于2014-07-30 08:23發表的  :

樓主要搞清，RO ON一個掃描周期，不代表當前掃周期，這是理解關鍵。也就是說RO  ON 一定要等到下次掃描到第5行的時候才OFF ，其實它跨度兩個掃描時間內，但實際是ON一個掃描周期時間。這樣應該理解吧？

感謝你！你這樣一說我就明白了。也就是從第五行ON到下個周期的第五行OFF
