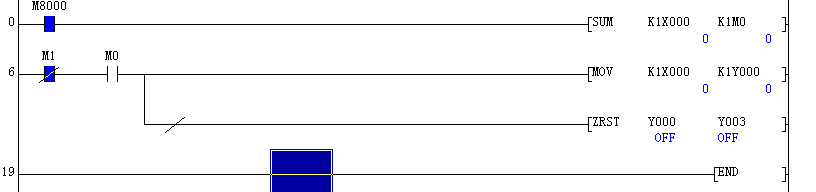

程序中SUM k1x0 k1m0 是怎么變化的。。。。

K1X0是外部的數字開關，4位8421BCD碼而已，用k1x0的狀態去控制Y的狀態，比如x0-x3所對應的數是1234那變成BCD碼的話就是1001.1101.0010，PLC會自動轉變為BIN碼，也有專門的轉換指令BCD   BIN，·那輸出的就只有Y1了    這是一個控制數碼管的程序吧

檢查X000-X003的狀態。
在X000-X003中，如果只有一位ON，則對應的Y000-Y003位置ON，
即： X000  ON  －－－－－》 Y000   ON
          X001  ON  －－－－－》 Y001   ON
          X002  ON  －－－－－》 Y002   ON
          X003  ON  －－－－－》 Y003   ON
如果有2位已上ON，則 Y000-Y003 全部 OFF。

引用

引用第2樓znz43于2012-03-26 08:41發表的  :
檢查X000-X003的狀態。
在X000-X003中，如果只有一位ON，則對應的Y000-Y003位置ON，
即： X000  ON  －－－－－》 Y000   ON
          X001  ON  －－－－－》 Y001   ON
          X002  ON  －－－－－》 Y002   ON
.......

大蝦。。。。書上也是這么說的,,,,,可是我不知道那個M0是怎么變化的。。能說說嗎?

sun 是檢查 X000-X003 有幾位 ON，把這數字送到 M0-M3 中。

               M3               M2             M1            M0
無 ON                    0                  0                0               0
1位ON                    0                  0                0               1
2位ON                    0                  0                1               0
3位ON                    0                  0                1               1
4位ON                    0                  1                0               0

4樓的師付威武！
