碰到摯友了,KA6線圈要吸合,KA3,KA2,必需同時閉合,按照你說繪圖,就是液位既要在高液位

又要在低液位時,KA6才可能吸合.這種情形在實際中是不可能出現的.

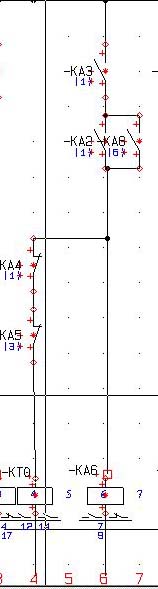

KA3為低液位，只有其閉合后（低位有水），才能給中液位啟動時提供條件；KA2為中液位的。不知你怎么理解的？KA6從線路中看不出與高液位（KA1）有關系的？
　　不懂！！！！！！！！

引用

引用第16樓foxplc于2008-05-15 21:52發表的  :
碰到摯友了,KA6線圈要吸合,KA3,KA2,必需同時閉合,按照你說繪圖,就是液位既要在高液位

又要在低液位時,KA6才可能吸合.這種情形在實際中是不可能出現的.

        又要在低液位時,KA6才可能吸合.這種情形在實際中是不可能出現的.[/quote]是我理解有誤,低液位

時,KA3閉合水位繼續漲,KA3仍然閉合,漲到中液位時,KA2閉合,此時KA6線圈得電.KA6常開點閉合,KA7線

圈得電,若打到自動,KM2吸,泵2轉.若水位上升到,高位時,KA1閉合不管此時運行的是哪1臺電機,KA8都閉

合.都可啟動兩臺電機.高液位啟兩臺電機實現.既然水位能達到高液位,說明水量較大,兩臺泵一起打水,水

位很快就會下降,KA8馬上打開,此時有一臺泵在打水(先不管是哪臺泵),一臺泵打出水的量,不及進水量,

水位很快到高位,KA8又閉合,如果在4小時之內,說明有一臺泵在高水位附近頻繁啟停.是否要加個KA1的

自保觸點.



我是做污水處理工程的,象這種控制我有用PLC做過.不會太難

引用

引用第18樓foxplc于2008-05-16 20:56發表的 與taipi-k探討實例 :
是我理解有誤,低液位

時,KA3閉合水位繼續漲,KA3仍然閉合,漲到中液位時,KA2閉合,此時KA6線圈得電.KA6常開點閉合,KA7線

圈得電,若打到自動,KM2吸,泵2轉.若水位上升到,高位時,KA1閉合不管此時運行的是哪1臺電機,KA8都閉
.......

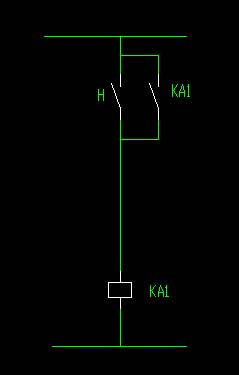

你的補充有缺陷：在浮球并聯KA1的常開后，KA1會永遠自保，不會隨H的斷開而斷開的。
經過你的提醒，我重新理了思路：見圖片

引用

引用第20樓taipi-k于2008-05-17 14:38發表的 Re:與taipi-k探討實例 :

你的補充有缺陷：在浮球并聯KA1的常開后，KA1會永遠自保，不會隨H的斷開而斷開的。

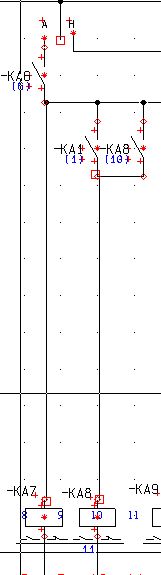

經過你的提醒，我重新理了思路：見圖片 [attachment=7345]

你這樣加KA8的自保觸點還是會隨著H的斷開接通,有一臺泵會頻繁啟停.因為兩臺泵抽水很快.H就會斷

開.即一臺泵的抽水量,遠小于進水量H閉合.而兩臺泵的抽水量,遠大于進水量.H斷開.如果在4小時之內,

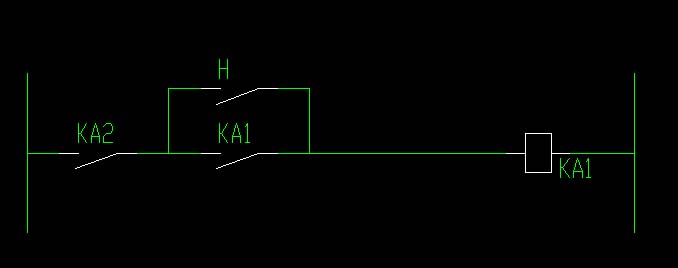

那么就會有一臺電機,隨著H的通斷,頻繁啟停.我想液位在高位時,兩臺泵同時抽水,直到中液位.時停一臺.

要把中液位M(KA2)串到KA1的線圈里去.

討論這個問題太費腦筋,我老板也是搞技術出身的.他說干脆搞個豐煒的PLC算了.

你是誰啊，哪里的啊，我幫朋友畫過這個工程的電路圖，控制方式一模一樣的
