劉時信

專業維修愛達小松沖床，13829115057

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 219 個
工控威望: 335 點
下載積分: 421 分
在線時間: 522(小時)
注冊時間: 2009-07-06
最后登錄: 2025-04-20
查看劉時信的主題 / 回貼

樓主發表于: 2011-06-15 00:35

只看樓主 | 小中大

圖片：

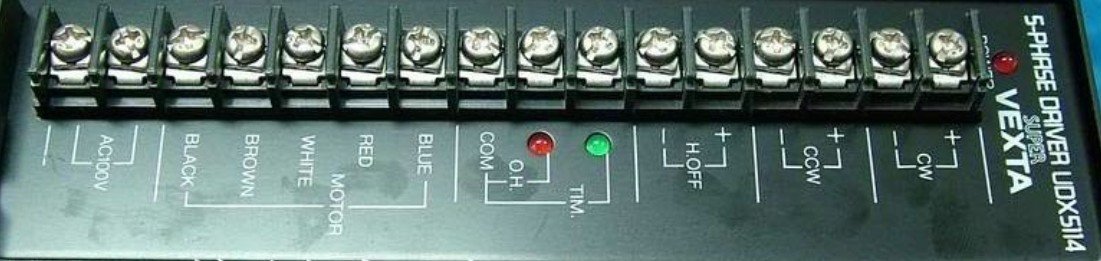

這個除了TIM沒有接線，其他的都接了，有朋友知道我用PLC控制要怎么接線嗎。望知道的指點一下

[ 此帖被劉時信在2011-06-15 08:00重新編輯 ]

專業維修伺服。QQ672795148

qinchenglim

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1219 個
工控威望: 1320 點
下載積分: 3938 分
在線時間: 739(小時)
注冊時間: 2009-06-09
最后登錄: 2025-05-05
查看qinchenglim的主題 / 回貼

1樓發表于: 2011-06-15 07:31

只看該作者 | 小中大

東方步進也出來了啊,牛.......

劉時信

專業維修愛達小松沖床，13829115057

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 219 個
工控威望: 335 點
下載積分: 421 分
在線時間: 522(小時)
注冊時間: 2009-07-06
最后登錄: 2025-04-20
查看劉時信的主題 / 回貼

2樓發表于: 2011-06-15 07:57

只看該作者 | 小中大

我都有好多套啊。就是不知道接線的意思

專業維修伺服。QQ672795148

qinchenglim

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1219 個
工控威望: 1320 點
下載積分: 3938 分
在線時間: 739(小時)
注冊時間: 2009-06-09
最后登錄: 2025-05-05
查看qinchenglim的主題 / 回貼

3樓發表于: 2011-06-15 08:34

只看該作者 | 小中大

引用
引用第2樓劉時信于2011-06-15 07:57發表的 :
我都有好多套啊。就是不知道接線的意思

出售不?多少錢一個?

dlmcdy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 99 個
工控威望: 401 點
下載積分: 18465 分
在線時間: 166(小時)
注冊時間: 2010-12-14
最后登錄: 2025-05-08
查看dlmcdy的主題 / 回貼

4樓發表于: 2011-06-15 08:55

只看該作者 | 小中大

PLC需要晶體管輸出型，與CW組、CCW組連接，分別為逆時針和順時針方向，輸出脈沖頻率決定速度。

liuhanqi

活著就要做貢獻！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1226 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的主題 / 回貼

5樓發表于: 2011-06-15 09:22

只看該作者 | 小中大

我也想知道

學無止境，永遠是學生。

jun888006

我年輕需要你指點但不需要你指指點點

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 441 個
工控威望: 2982 點
下載積分: 1841 分
在線時間: 279(小時)
注冊時間: 2011-03-17
最后登錄: 2024-04-01
查看jun888006的主題 / 回貼

6樓發表于: 2011-06-15 09:58

只看該作者 | 小中大

CW和CCW+并聯 CW- 和CCW-接脈沖輸出控制正反

電氣交流群：107855191

sccgkong

不是每次都會成功，但是必須每次都有進步

級別: 論壇先鋒

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 203 個
工控威望: 1374 點
下載積分: 916 分
在線時間: 299(小時)
注冊時間: 2010-06-21
最后登錄: 2024-07-05
查看sccgkong的主題 / 回貼

7樓發表于: 2011-06-15 11:13

只看該作者 | 小中大

還得接個電源哦

得之坦然，失之淡然，順其自然，爭其必然

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 582 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

8樓發表于: 2011-06-15 11:50

只看該作者 | 小中大

CW是正向脈沖（正轉脈沖）CCW是反向脈沖（反轉脈沖）控制步進電機的真反轉實際上有兩種模式一種是CW+CCW模式（正向脈沖和反向脈沖）另一種是PLS+SIGN模式（脈沖加方向）接線是把正極共起來接控制電源 HOFF應該是步進電機釋放我也不太確定 TIM OH應該是報警輸出 BLUE RED WHITE BROWN BLACK 分別接步進電機的藍色紅色白色棕色黑色 AC100V我就不用說了吧。
