風流過客flgk
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看風流過客flgk的 主題 / 回貼
樓主  發表于: 2011-01-13 12:59


     諸位,請幫我分析一本電路圖,我照做了一個,怎么不行

工控學子
學無止境
級別: 家園常客
精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的 主題 / 回貼
1樓  發表于: 2011-01-13 21:22
圖片:
樓主是想做一個光控開關啊,既然用到光敏器件就要考慮白天光線的影響;光電部分如果沒特殊要求你可以做得更簡單些,Q1、Q2、Q3、RW1、R1去掉,在Q4的基極和發射極接上一個硅光電池就行了(從壞的太陽能電子計算器上可以拆到)。另外,建議加個7812三端穩壓器,因為雙穩態電路會受電壓波動的影響。
本帖最近評分記錄:
  • 下載積分:+3(xqx666) 熱心助人
    工控學子
    學無止境
    級別: 家園常客
    精華主題: 0
    發帖數量: 207 個
    工控威望: 510 點
    下載積分: 810 分
    在線時間: 106(小時)
    注冊時間: 2009-05-12
    最后登錄: 2023-09-02
    查看工控學子的 主題 / 回貼
    2樓  發表于: 2011-01-16 01:08
    引用
    引用第7樓風流過客flgk于2011-01-15 12:50發表的  :
    首先感謝3樓5樓的詳盡指點,不過三樓說電源直接接在D1正端,而5樓說C2左端接負電。這樣都能試出雙穩態的好壞嗎?我用萬用表測Q4的集電極電壓,無光時為14.8V,有光時為9.8V.不知是不是可以證明光電電路是好的?

    其實上你不用從B點斷開,直接從Q4集電極用一根導線與負電碰觸也可以的,從電路結構分析,你這個雙穩態電路的翻轉條件是需要一個負極性的脈沖,負極性的脈沖對原本是截止的三極管沒什么影響,對原本是導通的三極管會引起負反饋,使其截止;前級光電部分結構并不是很理想,也就是說沒有設置一個明顯的門檻電壓,由于你這里需要的是一個開關量的脈沖,所以不用去考慮它的失真,只要幅度足夠就行;如果后兩級電路正常,那就可能是第一級電路變化的幅度不夠,你把C3 換成和C2一樣或且0.47U的試試看。我做過一個光控開關,但使用的元件和你的不同結構也不相同,你有興趣的話我可以把電路圖傳上來。
    樓主留言:
    熱心助人請把你的電路圖傳上來,我照你的做一個
    工控學子
    學無止境
    級別: 家園常客
    精華主題: 0
    發帖數量: 207 個
    工控威望: 510 點
    下載積分: 810 分
    在線時間: 106(小時)
    注冊時間: 2009-05-12
    最后登錄: 2023-09-02
    查看工控學子的 主題 / 回貼
    3樓  發表于: 2011-01-17 01:15
    圖片:

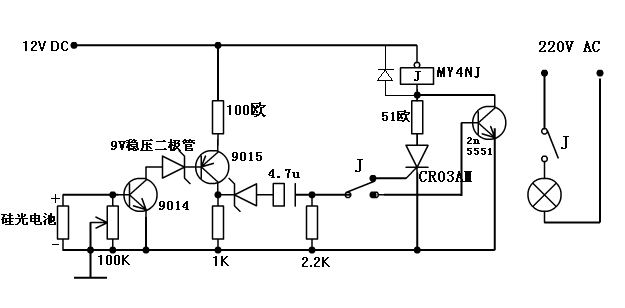

    這是我做過的光控開關的電路圖,圖中的穩壓二極管用5伏的也行,電路焊好后先不要焊接硅光電池,用萬用表RX10檔,給9014基極提供一個脈沖電路就能翻轉,電容用1--4.7UF的都可以,繼電器用12伏的MY4NJ,它有4組常開、常閉觸點,其中一組就用來轉接觸發信號,另外的就用來接其他負載,調節100K電位器就可以調節靈敏度,靈敏度還與硅光電池的受光角度有關。
    工控學子
    學無止境
    級別: 家園常客
    精華主題: 0
    發帖數量: 207 個
    工控威望: 510 點
    下載積分: 810 分
    在線時間: 106(小時)
    注冊時間: 2009-05-12
    最后登錄: 2023-09-02
    查看工控學子的 主題 / 回貼
    4樓  發表于: 2011-01-19 19:26
    圖片:
    引用
    引用第26樓風流過客flgk于2011-01-18 12:55發表的  :
    諸位,如何才能制造一負脈沖啊?同一電路中最低電壓0V.

    我把原圖稍作修改你可以更容易看出來,你的這個電路需要負1伏以下的脈沖才能翻轉,電路圖里就有這一部分;另外建議在Q5、Q6的基極加兩個小電容,C2、C3的大小也會影響脈沖的大小。
    本帖最近評分記錄:
  • 下載積分:+2(風流過客flgk) 熱心助人
    工控學子
    學無止境
    級別: 家園常客
    精華主題: 0
    發帖數量: 207 個
    工控威望: 510 點
    下載積分: 810 分
    在線時間: 106(小時)
    注冊時間: 2009-05-12
    最后登錄: 2023-09-02
    查看工控學子的 主題 / 回貼
    5樓  發表于: 2011-01-19 21:39
    圖片:
    你的試驗方法有誤。
