  《自制PLC》
前段時間發表了《PLC零基礎自學入門》，一些網友反饋，已經將不少菜鳥帶入門。現在好多網友在追問：《PLC零基礎自學入門》完整版、《PLC高級應用與通信》、《自制PLC》等書稿何時發布。
現在回復大家：《PLC零基礎自學入門》準備利用年假，集結我們公司的內部人員，將它編寫完成，開年后把完整的電子版免費發放給大家。
《PLC高級應用與通信》視乎我們產品的研發進展，極有可能要等到2011年到2012（肯定不會超過2012年12月22日的!）暑假或寒假動筆。
《自制PLC》已經動筆并陸續上傳。其培養目標是：讓認識電阻、電容、二極管、三極管、光耦等常用的電子元器件，會用烙鐵的網友，自己動手制作PLC。以便將高昂的PLC成本降下來。
自己動手做PLC，需要面對以下5問題：
*PLC的CPU底層程序設計。
**原理圖設計。
***PCB排板、打樣、生產。
****零件采購和組裝。
*****成品測試。
解決方法：

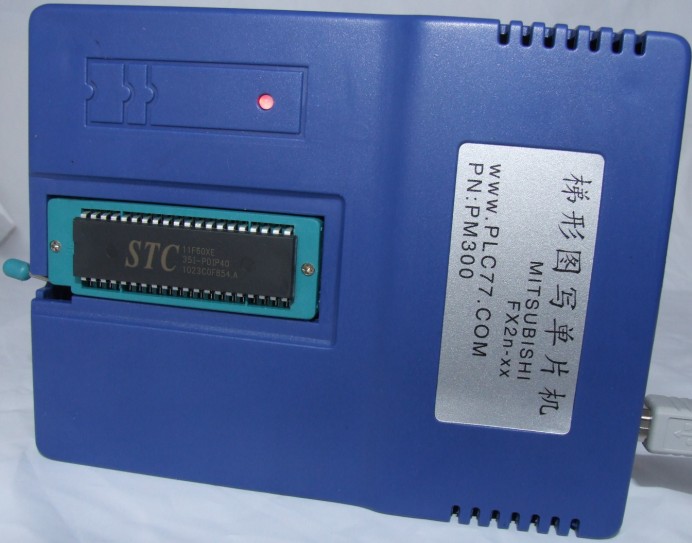

*PLC的CPU，可以有2個方法解決：一、用長方電子公司的“梯形圖寫單片機（編程器）”通過PLC編程軟件直接自行編寫單片機，獲取PLC的CPU。缺點：下載程序必須通過“梯形圖寫單片機（編程器）”完成。優點：成本低。第二種，直接向東莞市長方電子購買已經編寫的芯片，缺點：價格略貴。優點：可以直接下載程序，完全甩開編程器。

**原理圖設計：有了核心的CUP之后，還需要設計電源電路，接口電路，通信電路等。解決方案：《自制PLC》會提供一些范例，及公開各種原理圖設計思路、計算方法及參數等。
***PCB排版、打樣、生產。解決方案：《自制PLC》會公開和上傳已經畫好和驗證過的PCB生產文件，生產時只要按照物料單提供的廠家打樣生產便可。有能力的發燒友也可以自己設計PCB，自己打樣、驗證。

****零件采購和組裝：我們在設計PLC的時候已經站在用戶的角度多方考慮過，大部分的零件可以通過當?shù)氐碾娮邮袌觥⒓译娋S修點、淘寶等購買，也可以向東莞市長方電子購買成套的物料。同時物料單還公開所有零件的供應商地址和電話。組裝也在物料單里面提供了外加工廠的信息，直插零件或數量少的就自己用烙鐵焊接便可。如果按照公開的文件你還沒有把握自己制作PLC，請到東莞市長方電子購買樣機，對照生產。

*****成品測試在《自制PLC》會標明個每個點的電壓和輸入/輸出指示燈的狀態，同時我們還提供整機測試程序和流程。

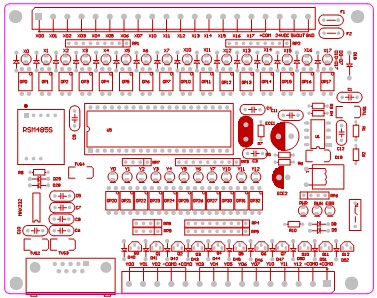

先送上12進8出的生產資料
解壓縮后有詳細資料

在本工控人家園論壇的"工控下載" > "三菱PLC軟件下載" > "三菱GX Developer v8.86" 這個就是編程軟件

提供源碼有多少網友可以做呢？有了上面這個武器你就比源碼方便多了。只要你會用PLC的編程軟件就可以不斷生產PLC芯片多方便。

你在使用編程器的時候其實已經相當于提供了源碼給你了，因為它是可以不斷生成PLC芯片的。

編程器就200元。評估板根據點數計算，你自己做也可以資料是公開的。

附件為：16進11出PLC設計資料開源的。

現在送上16進11出PLC設計資料。
有網友來電咨詢這個芯片要用什么軟件轉換？現在回復網友：除三菱PLC編程軟件外無需任何轉換軟件，寫芯片跟寫PLC一樣。 我們的PLC芯片可以直接和三菱PLC編程軟件通訊寫入梯形圖。如果不用我們的芯片，也用我們的編程器做橋梁，用戶只需操作一個三菱PLC編程軟件同樣可以直接編寫51單片機。

回復26樓美女
----------------------------------
編程器軟件用的是日本三菱的“GX Developer8.3.1 PLC編程軟件”就在工控人家園的下載中心就有。

可是這么把  生成的hex  文件恩
---------------------------------------------------------------
不用生成HEX文件，我們是直接用GX Developer  去寫單片機，比如單片機的P0在做原理圖的時候就把它定義為X0就可以了，非常簡單的。

你在輸出繼電器上加上一個反向釋放二極管，抗干擾效果會好很多。

工控設備的核心問題，就是抗干擾能力，如果抗干擾能力不達標，那么，這個設備就是沒有意義的。
    要提高工控設備的抗干擾能力，首先就是要學會正確的使用PLC。
1.PLC的內核電源和輸入輸出接口電源應該獨立。
    絕大多數的用戶，在設計系統時，只有一個電源，PLC的內核級接口都用這個電源，懂得光耦原理的人就會發現，這種接法，會把光耦旁路掉，也就是說，光耦完全沒有起到隔離的作用，整個PLC完全是在“裸奔”，非常危險的！正確的做法是多加一個電源專門只給PLC內核供電。輸入輸出接口可以共用一個電源。
2.PLC的輸出口如果接到感性負載，例如電磁閥，繼電器等，需要反向加一個吸收二極管。具體的方法，可以到我們的網站查看產品的接線圖。
    如果沒有這個反向二極管，在電磁閥或繼電器斷開的瞬間，會產生一個反向電動勢，和輸出口的電源疊加在一起，大大超過輸出三極管的電壓承受極限，導致三極管擊穿。對于方向二極管的參數，只要是電流不小于繼電器電流，耐壓不低于接口電源電壓就行了，像1N4004,1N4007都沒有任何問題。另外，市場上的電磁閥，接線如果標有正負極的，里面已經有了吸收電路，不用外接二極管了。
3.電源的選擇。
    干擾信號都是高頻信號，比較典型的干擾信號源有變頻器，可控硅調壓電路。現在市面上的電源大多是開關電源，體積小，效率也很高，但是，最大的缺點是高頻干擾信號可以長驅直入。而過去的老式電源，里面有個很大體積的變壓器，體積大，效率低，但是對于高頻干擾信號卻可以很有效的抑制。所以，在選擇內核電源時，應該選擇老式變壓器電源。
    如果找不到老式變壓器電源，可以在開關電源前接一個1:1的隔離變壓器，或在內核電源的輸入端接共模線圈，用來阻隔高頻干擾。
4 布局。
    干擾有2個途徑，一是導線傳導，二是空間輻射傳導。以上的1和3就可以解決導線傳導的干擾。對付空間干擾，最有效的辦法就是加屏蔽罩，配電柜就是個很好的屏蔽罩。但是，屏蔽罩對于來自內部的干擾卻束手無策。由于繼電器甚至接觸器一般也裝配在在配電柜里面，繼電器在斷開的瞬間會產生一個高頻干擾，這個干擾就會通過空間輻射影響PLC的工作。這時候，就要對配電柜內部的布局有一定的要求了，PLC應該盡量遠離繼電器以及繼電器控制的大電流電纜，以減少空間輻射干擾。如果 干擾仍然嚴重，可以考慮用錫紙把PLC包起來，相當于給PLC加一個屏蔽罩。
    看了上面的內容，有些設備工程師，會有疑惑：“我都這樣（沒有按照上面的要求做）做了幾十年了，也沒有出現什么問題呀”？雖然設備在工作，但卻不是最佳狀態，屬于“帶病工作”。

用我們的芯片是可以的。用了編程器你就可以自己到市場上去采購芯片。

按照我的資料可以把單片機工控板做出來，如果你會C或者匯編就可以用這個工控板去控制機器，如果你要把工控板做成可以跟三菱的PLC編程軟件通訊，直接用PLC編程軟件編程的話就還需要:把單片機做成可以跟PLC編程軟件通訊的東東，換句話說就是要灌一段PLC核代碼到單片機內部。
