一、項目概況
泵站需要實現無人值守，實現遠程監視和控制。泵站控制系統已經有了PLC，在原有系統上改造
二、技術方案
本方案采用4G無線數據采集的模式，方案采用無線4G路由器+巨控的GRM230系列網絡遠程控制模塊+海康螢石系列的攝像頭，通過巨控配套提供的免費云服務器+海康云服務器，而實現集中監控。方案拓撲圖如下：


三、遠程控制方案原理簡介
1.GRM232Q-C遠程控制終端具備1路485通訊，內嵌多種PLC控制器的通訊協議；支持西門子、三菱，歐姆龍，施耐德，臺達，信捷等基本所有主流的PLC；
2.GRM232Q-C能通過4G網絡實現PLC遠程監控，遠程端支持組態軟件監控、網頁監控、手機APP監控，且多種監控能同時使用，GRM232具備支持多客戶端同時訪問的功能。
3.GRM232Q-C遠程控制終端內置4G無線路由器功能，能帶海康螢石攝像頭，實現網絡視頻遠程監控；
4.海康螢石系列的攝像頭，能通過GRM232Q-C自帶的4G路由器，將視屏信號傳輸到海康的螢石云，螢石云具備開放接口，可以供第三方開發調用；



5.巨控配套免費提供的GRMOPCSEVER軟件安裝在組態電腦上，能通過網絡自動和巨控云服務器通訊；
6.巨控的云服務器免費對外開放WEB接口，第三方服務器或者網站或者其他系統能通過標準的HTTPS協議訪問；
7.每臺GRM232都有獨立的識別序列號，客戶端能通過序列號來區分識別不同站點的信息。
8.GRM232Q的功率為2W左右，可以采用直流12V1A的電源供電，因此沒有電源的地方，可以直接采用電瓶+太陽能板組合的方式供電。

GRM110系列的無線通信模塊，用3個主機帶9個從機，把3個廠區9個不同地方的液位信號傳送到AB的PLC（模塊自帶AB的PLC協議）








GRMOPC智能遠程控制終端模塊采集上位機組態intouch，wincc，組態王，力控以及dcs等的數據，，實現手機APP遠程監控數據

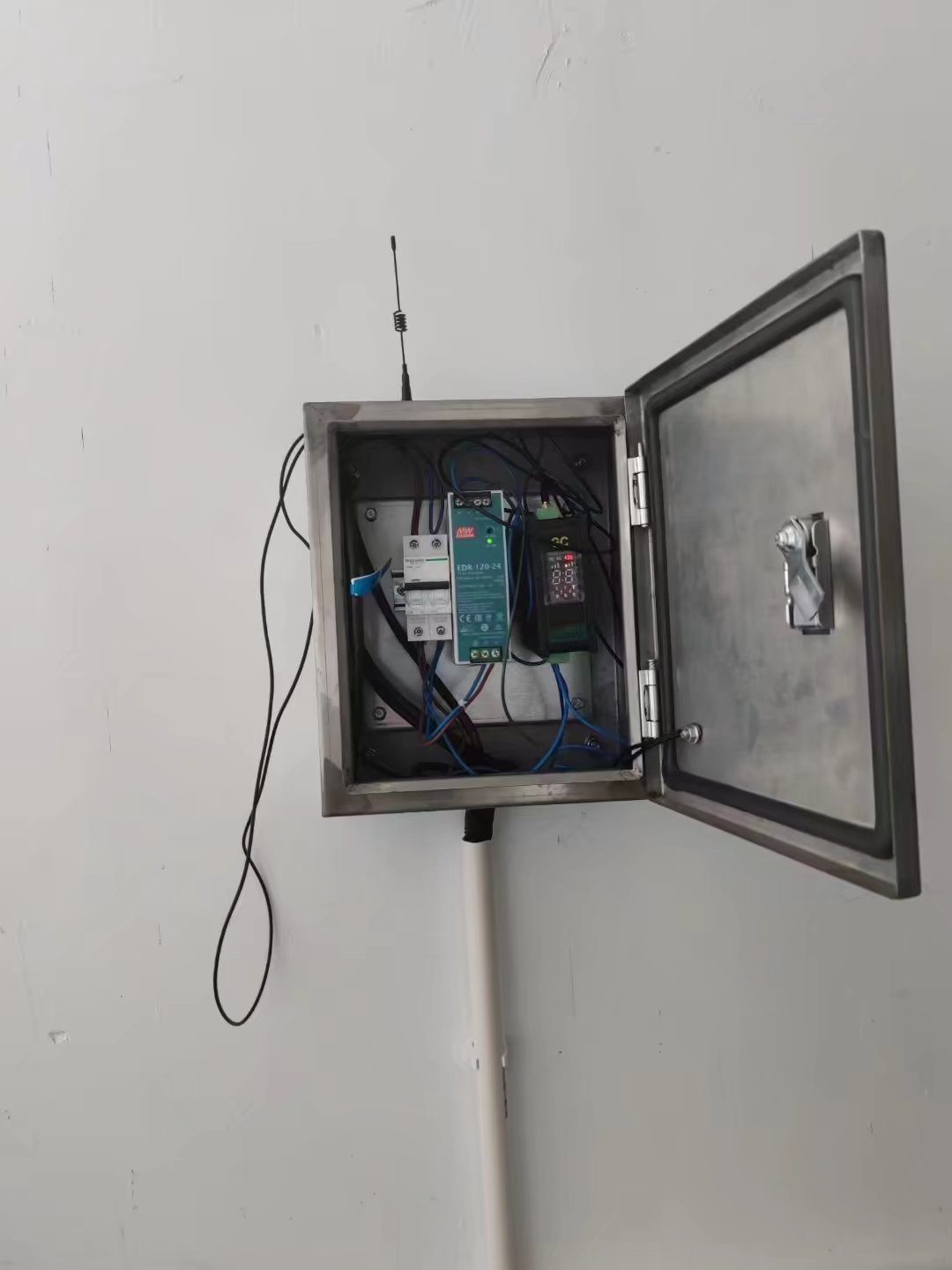

GRM230自帶io口連接壓力傳感器，接近開關實現手機app遠程監控。




型車間生產數據采集升級改造，做智能工廠分析，采用巨控GRM300協議網關將各種品牌儀表、plc等不同協議設備匯集一起、轉成統一協議到中控，提高效率，易開發！






GRMOPC模塊讀取4臺組態王數據實現手機app監控和故障短信電話報警。

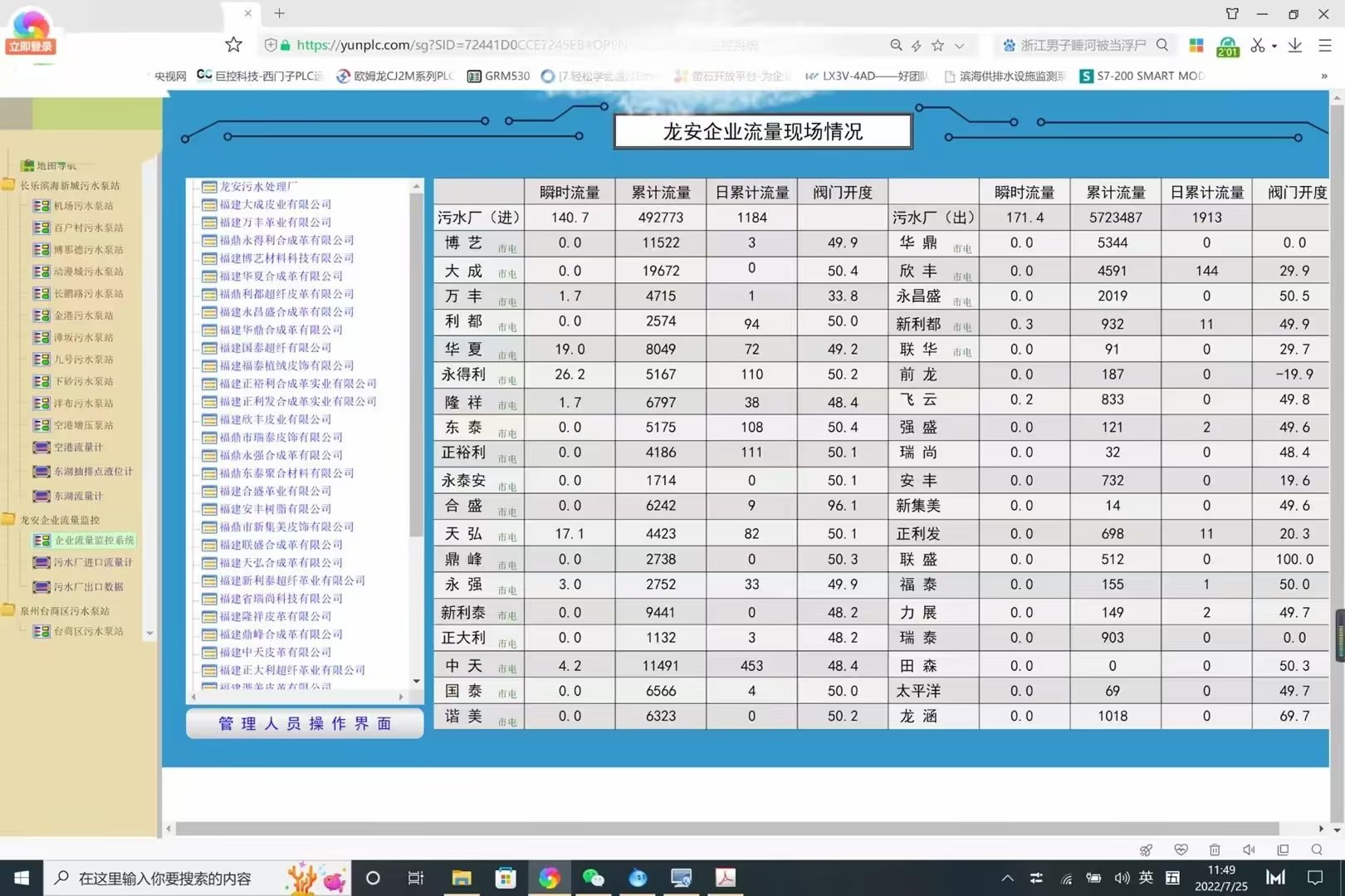

手機電腦同時監控40多個站點企業流量，閥門開度，市電狀態。設備組可以集成添加多個云組態，模塊序列號統一管理。

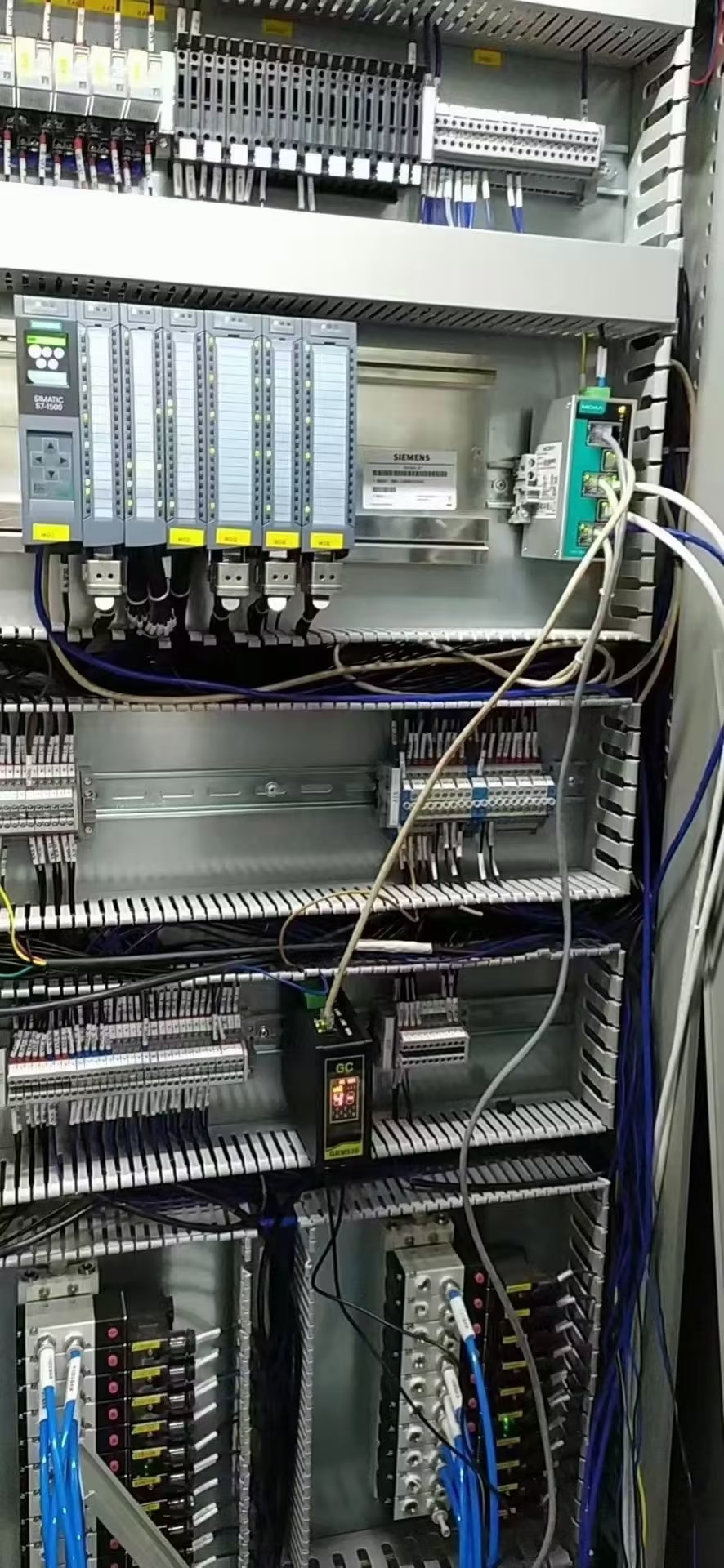

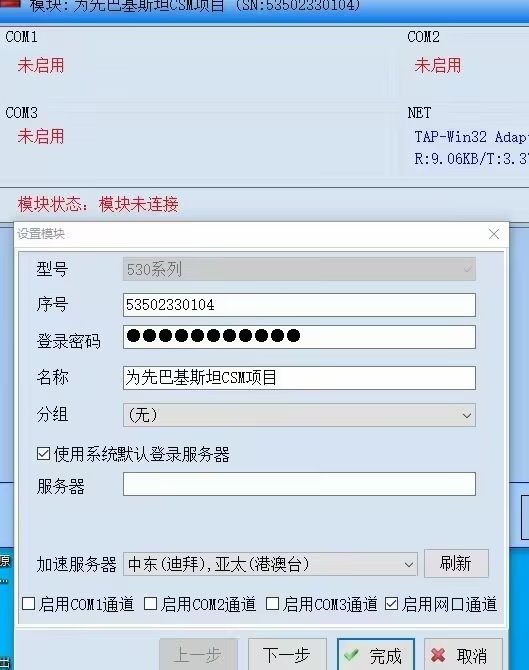

工程師在伊朗，遠程模塊在巴基斯坦，選擇巨控迪拜服務器，現場模塊預設wifi賬號，現場人員打開手機熱點巨控GRM530自動連上網絡，使用西門子TIA博途遠程上下載調試現場plc程序。

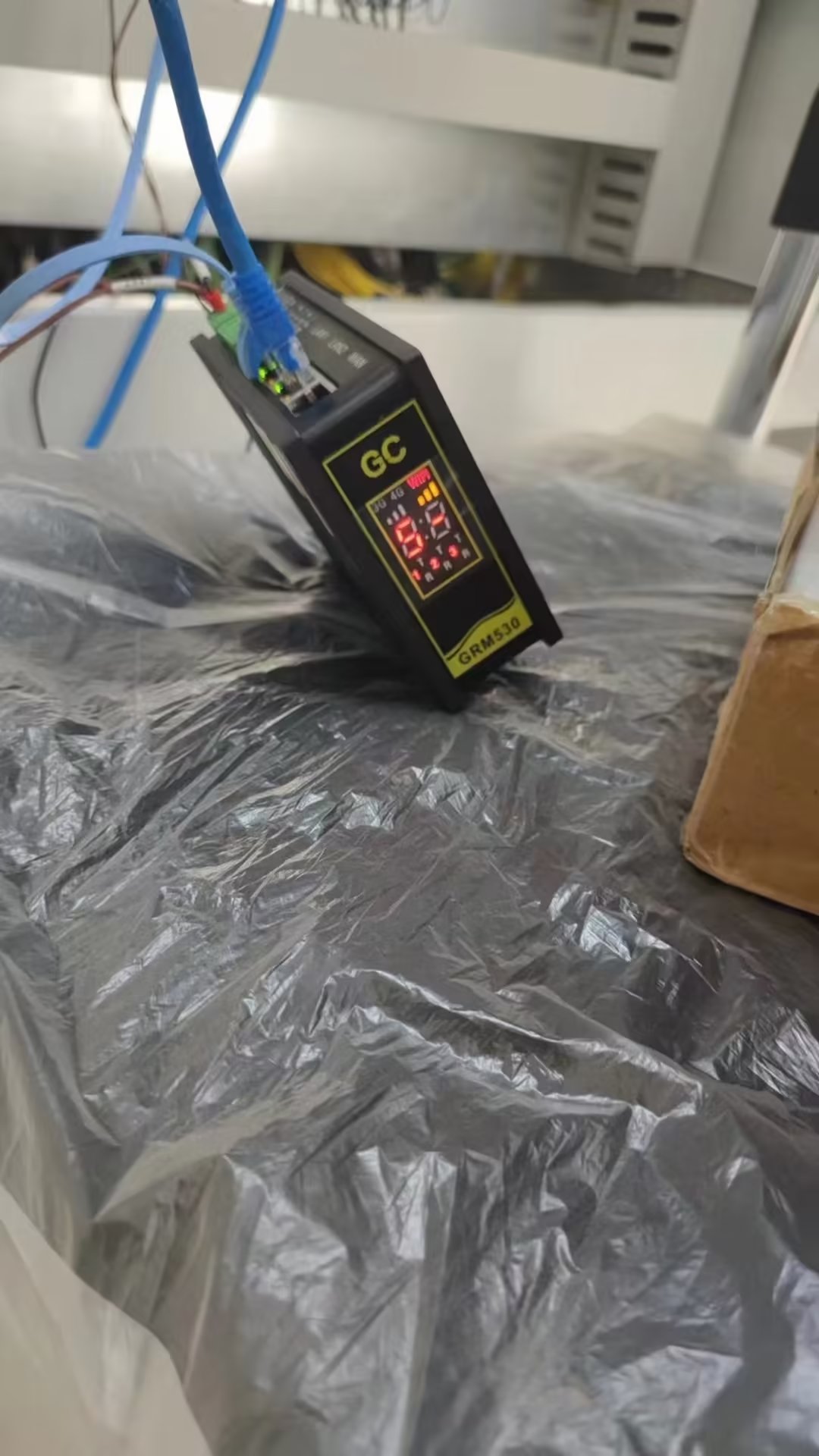

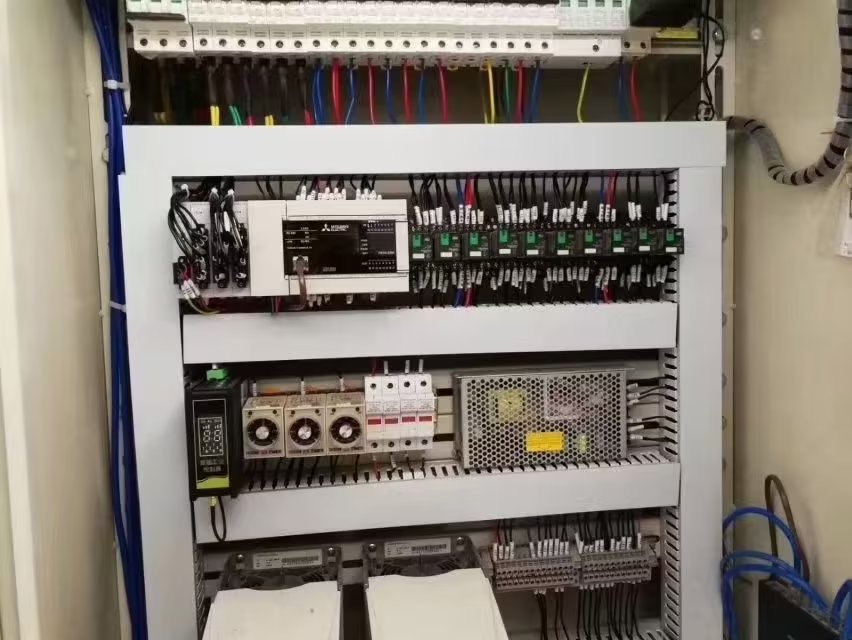

PLC無線遠程監控，GRM530對接FX5U以太網驅動搞定！遠程上下載調試，手機APP遠程監控FX5U變量

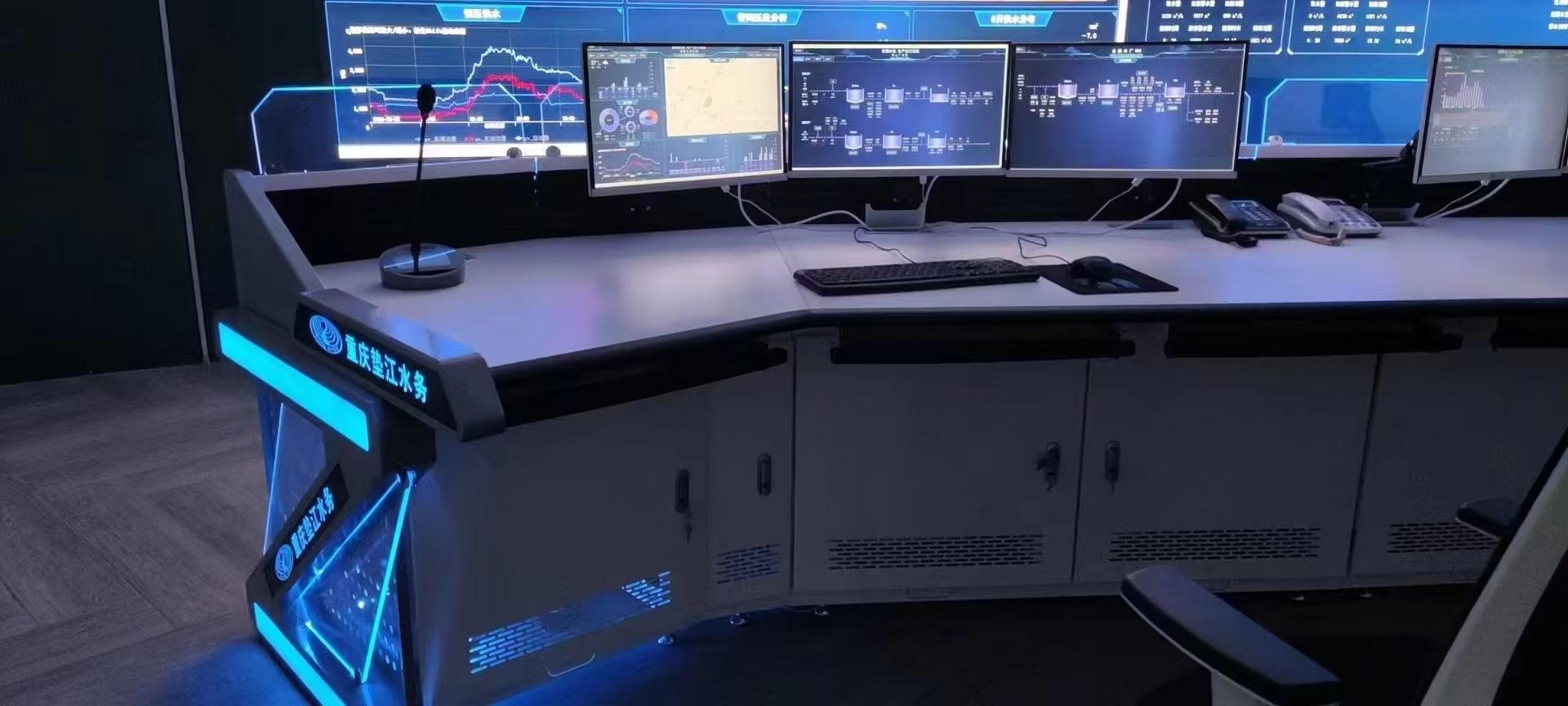

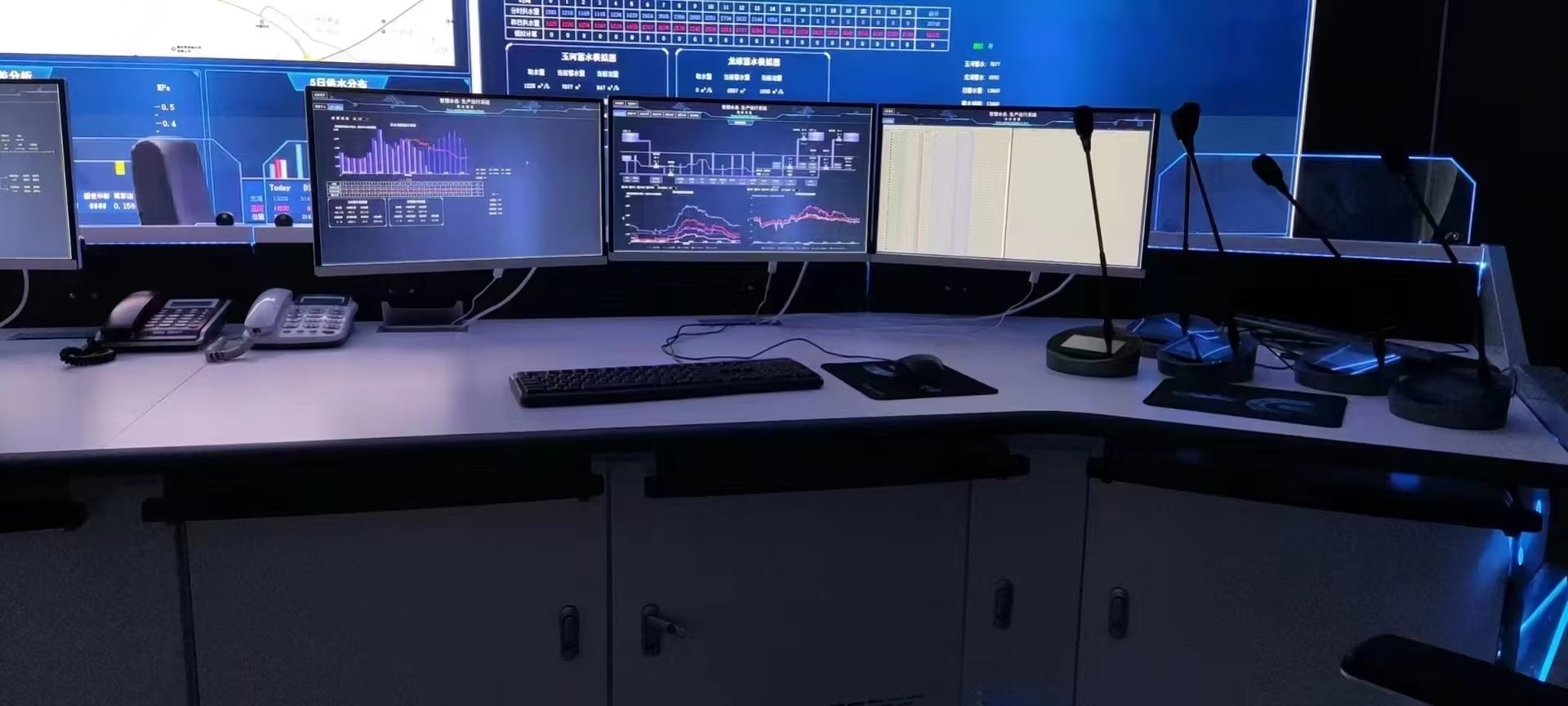

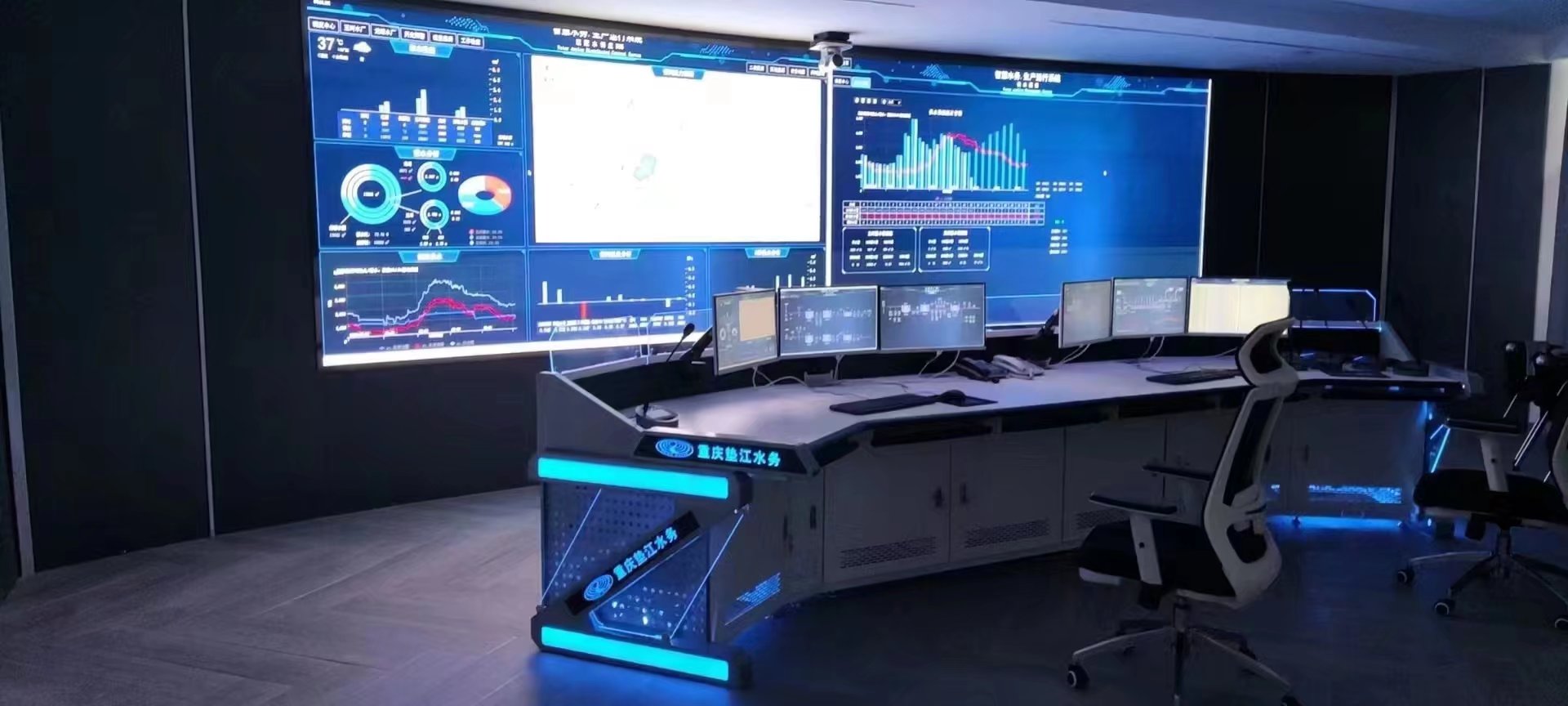

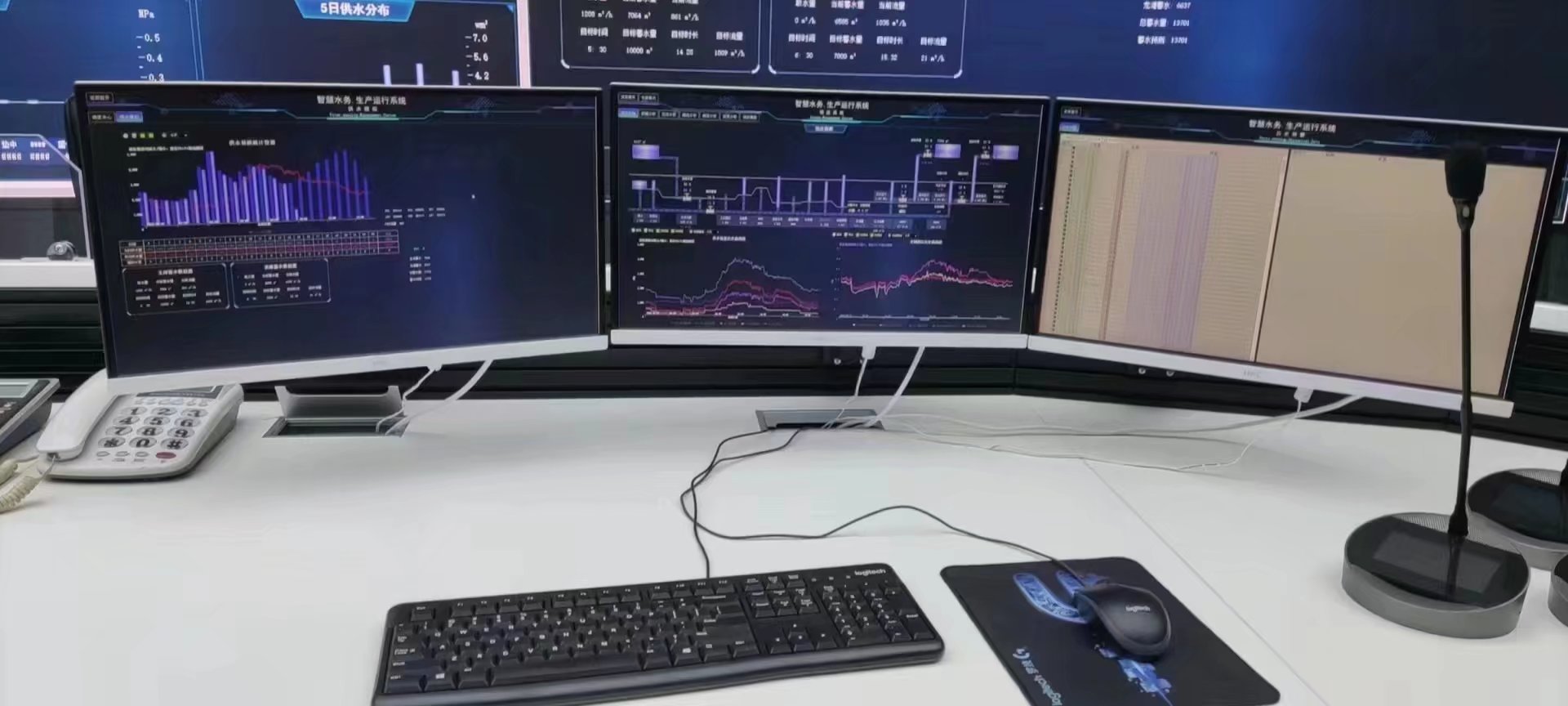

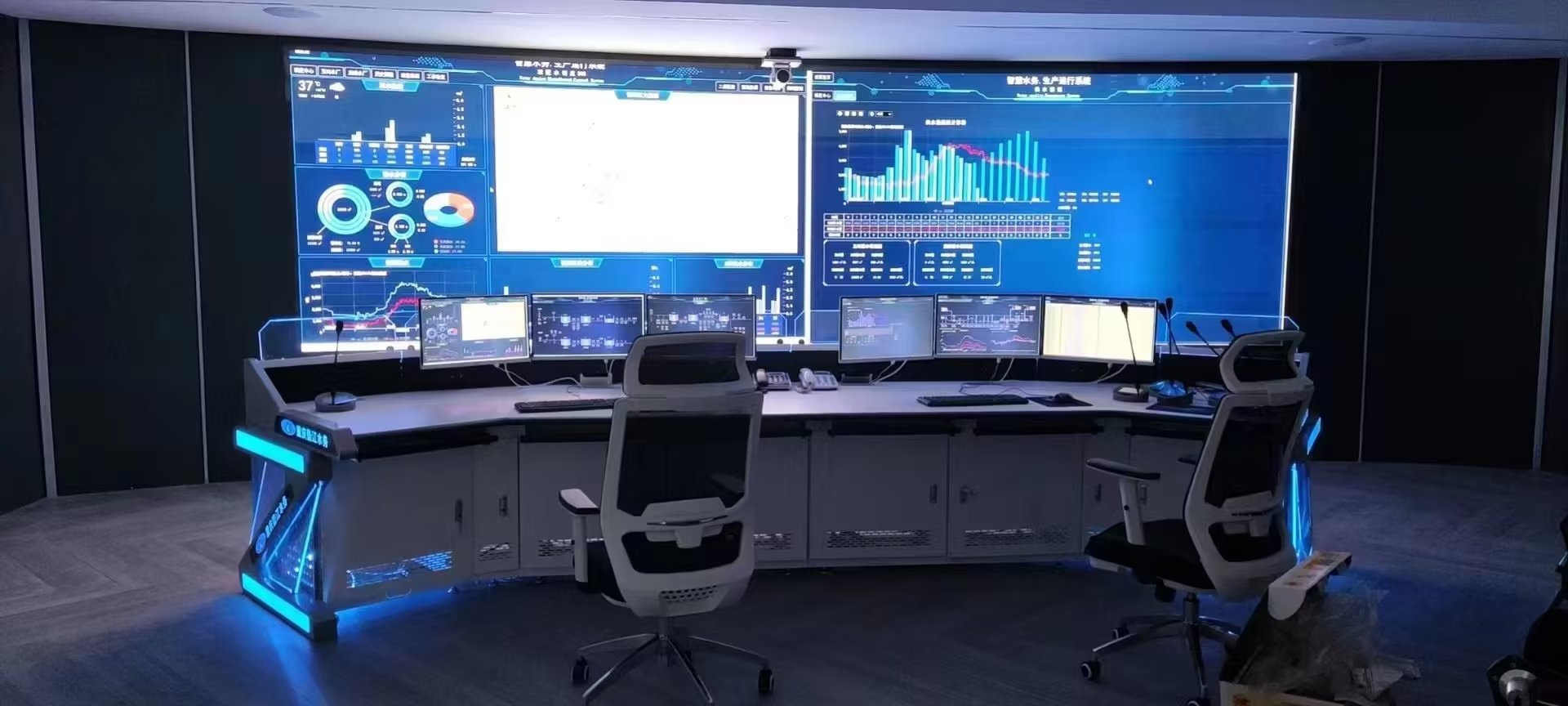

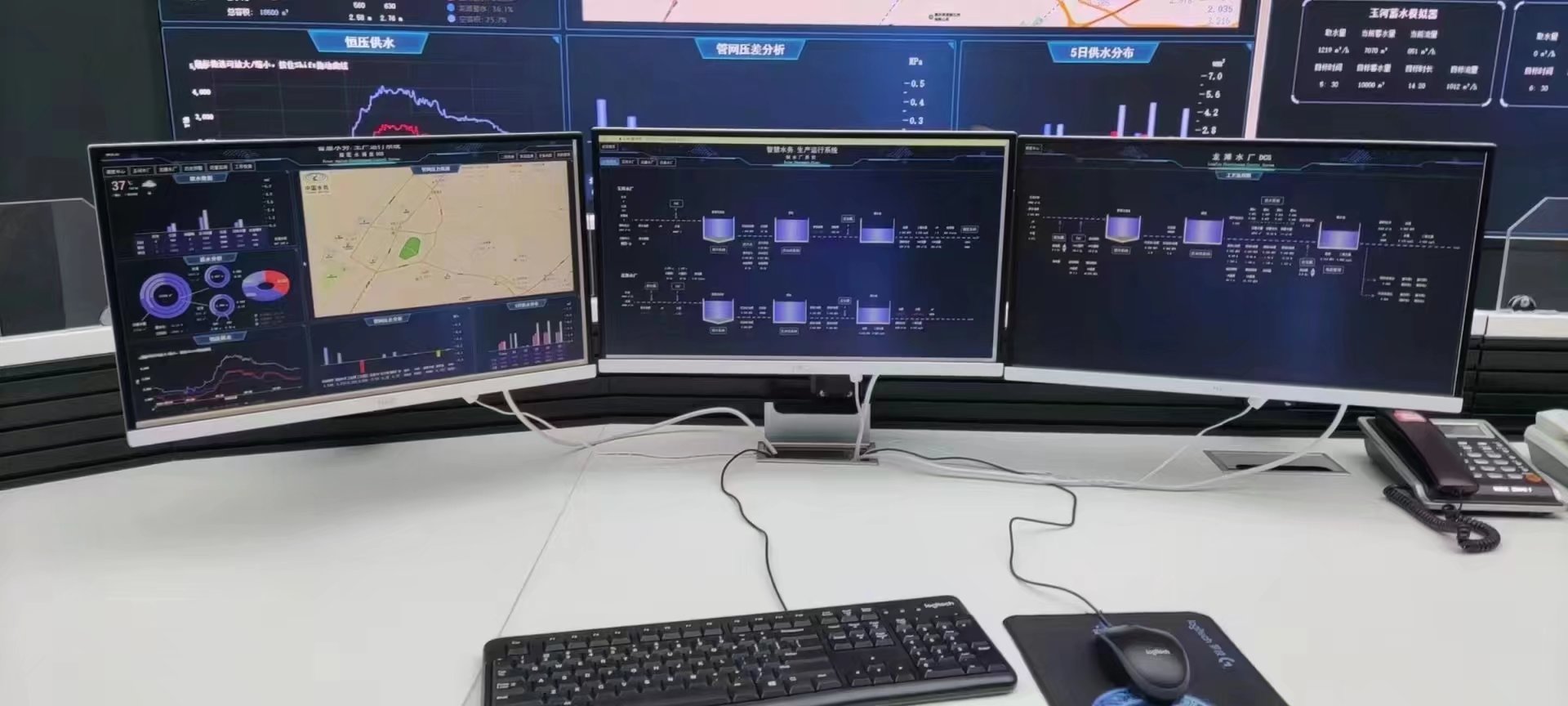

使用巨控云組態大屏顯示水務信息化平臺，電氣工程師可以自由組態畫面。簡單方便。
