最近網站有不少網友問FX1N與臺達通訊的問題，FXIN沒有CRC指令，所以，只作MODBUS_ASCII通訊；網上很多例子，但是，按例子做，發覺有不少錯漏，可能是轉載的原因吧！為此，我跟據網上的例子，結合臺達變頻器手冊做了本例子，供有需要的人參考。并對發表類似例子的先行者，表示感謝！
本例描述：
1.FX1N通過FX1N_485BD與臺達變頻器通訊；
2.作為例程，只設1個站，讀頻率設定值、運行頻率、運行電流；
3.寫設定頻率、啟停控制；
4.程序有詳細注解，以及變頻器設置，非常適合初學者；
fx1n_VFD_m_test.rar (159 K) 下载次数:4890
FX1N_485DB接線

FX1N_485BD接線實物圖

已讀，實際上，我的例子源自網絡，只是，為了初學者看得懂，把原程序站號，寫入命令改寫到寫和讀的程序，方便擴展到多站讀寫。
這種程序，只是練練手，用意在于了解指令的用法，以及學習MODBUS ASCII的通訊方法，沒太多實用意義。
讀出那段，網上是沒有的，往往難搞就在此，FX1N,FX2N485DB都先返回發送碼，后面才是接收到的數據，當年我玩FX2N485時，花了不少時間；到了FX3U_485BD就沒有這種情況。

我電腦 是WIN7 64位系統，用WINRAR5.70 打包，你下載后考到64位系統去解壓即可，截圖不完整的

跟FX3U的區別在于，FX3U可以作MODBUS RTU模式通訊；FX1N只能做MODBUS ASCII模式通訊

你想用FX3G做MODBUS RTU通訊？FX3G沒有高低互換指令（SWAP），請參照我另一個例子，程序要改一下，我沒有硬件，就無法驗證了

你也可以參考此例子，是用FX3G做的，CRC計算寫得不錯
http://www.huaxinqs.com/read-gktid-1651884.html

回樓上，你是搞不明白地址還是搞不明白RTU

從你的貼子提供的手冊看：
MODBUS RTU的特點
1.命令碼，0X03為讀，03讀取，0X06為寫，06寫入單個寄存器；0X10為多個寄存器寫入，10多個寫入；這是MODBUS慣例，那么，0X03意思是，03；
2..看他的例子：參數A3.02 的寄存器地址為0x0302；應為H0302;
3.看他的啟動例子：請求0x05 0x06 0x3200 0x00C7 0xC764;應答0x05 0x06 0x3200 0x00C7 0xC764;應為：站號05 寫06 地址H3200；寫入HC7；CRC碼：C764
4.可能跟別家不同的是：Modbus 采用“Big Endian”編碼方式，先發送高位字節，然后是低位字節。正常情況下先發低位再到高位
MODBUS ASCII模式跟臺達變頻器相同，
只要站號，地址正確，用本例子，走MODBUS ASCII應沒問題

默認通訊格式為：9600 8N2 RTU；看不到ASCII模式如何設置，你要向廠方了解才行

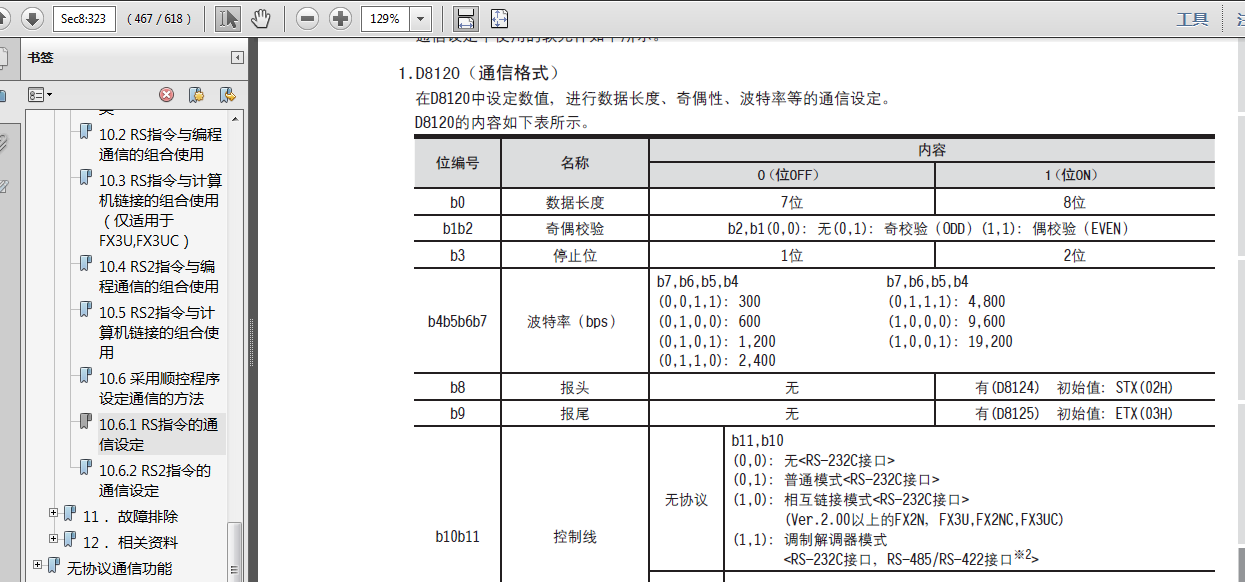

你看的是RS2那頁，退回一頁看看？

用作MODBUS ASCII通訊時，FX2N/FX1N/FX0N都一樣，用作MODBUS RTU通訊時，FX2N,FX3U更方便。

引用

引用第48樓kevinsonq于2019-10-30 09:15發表的  :
非常感謝板主的回覆,我是新手,原先得到的資訊是FX2N無法通過485BD通訊,我是想要和數位控制器通訊(MODBUS RTU ASCII),但一直做不出來,現在可以試著用你的例子試試,謝謝!

如果你用FX2N或FX3U作MODBUS_RTU通訊請參考我發的例子
http://www.huaxinqs.com/read-gktid-1666109.html
如果用FX2N作MODBUS _ASCII通訊，請參照本例即可，僅改下PLC型號。
