該機電源指示燈亮，聲音正常。懷疑場電路有問題，如下圖，測得場電路集成塊TDA8177F的1－7腳電壓分別是0.8V，13.9V，42.1V，14.4V，3.4V，13V，0.8V。這樣開機20多分鐘后，再次三無，電源指
示燈亮。
    該機是被人維修過的，原來的故障是電視關機后電源插頭沒拔結果遭雷擊后三無，且當時指示燈不
亮，機主叫人維修時更換了行輸出D2901（用D2553代替），更換了場電路集成塊TDA8177F，更換了主控
VCT 3801A C4,還換了什么我不太清楚，看痕跡可能還換了消磁電阻，我接手維修時是彩電上半部有圖下半部黑屏，電源指示燈亮（不過是黃色的，我記得原來如果正常的話是紅色的），聲音正常。現在也是三無了，該如何維修？

電路圖在此處下載：
http://www.bjjdwx.com/e/DownSys/DownSoft/?classid=407&id=5697&pathid=0


討厭的百度，今天顯示“該圖片僅限百度用戶內部交流使用”！

感謝網友的解答。
    今天再次檢查，發現行管V402（圖中C5148）D2553的b、e直流電壓為0V，c為143V，又是行管燒壞了（拆下測量發現b-e擊穿)。雖然開機只有40秒，CPU      VCT 3801A C4的表面溫度竟達68度！立即關機。
現在準備更換CPU和行管再看看。
    屢燒行管的原因是什么呢？（上圖可點擊放大）
    指示燈的顏色是紅色的和黃色的有什么區別嗎？

感謝meipingboy 的支持，4腳電壓是我少寫了一個“－”號。再次測量證實有－13V，R911是正常的。

引用

引用第9樓fuznzen于2013-06-17 11:03發表的  :
       行管C極電壓高了，高于正常值是易燒行管的原因之一。測C927兩端電壓正常否（135V）？

測C927兩端電壓正常，為直流141V。
謝謝！

引用

引用第11樓wwcwwc于2013-06-17 15:02發表的  :
根據你的描述，故障應該在場輸出和場偏轉線圈范圍。現在是三無應該先查供電電源。

謝謝，我再查查看。

引用

引用第12樓9981于2013-06-17 15:42發表的  :
我沒有時間仔細看電路圖，據我的維修經驗是：行管發燒是行激勵過小惑者是行頻過低，只在上半部有圖像是場下福控制電位器壞；希望樓主從這方面著手維修。

好的，我再查查。

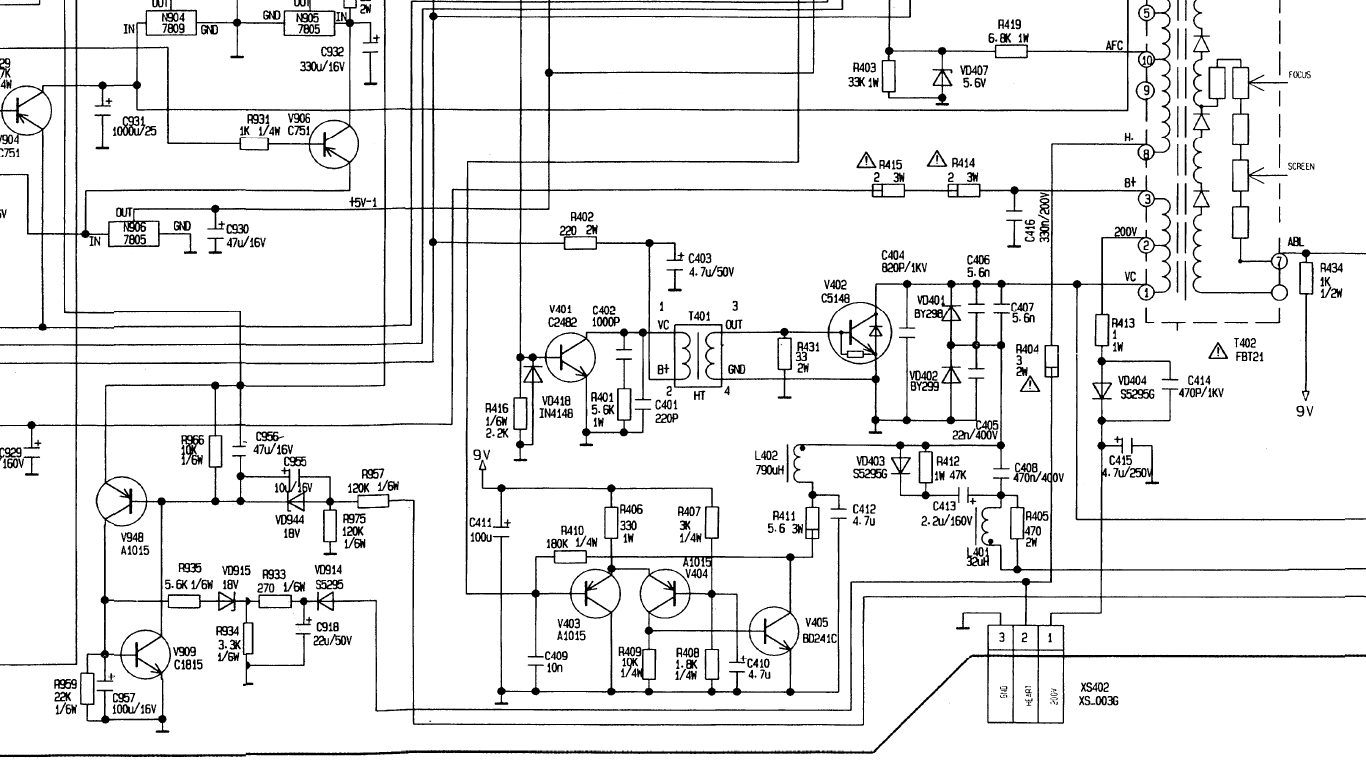

行輸出部分圖，點擊可放大。

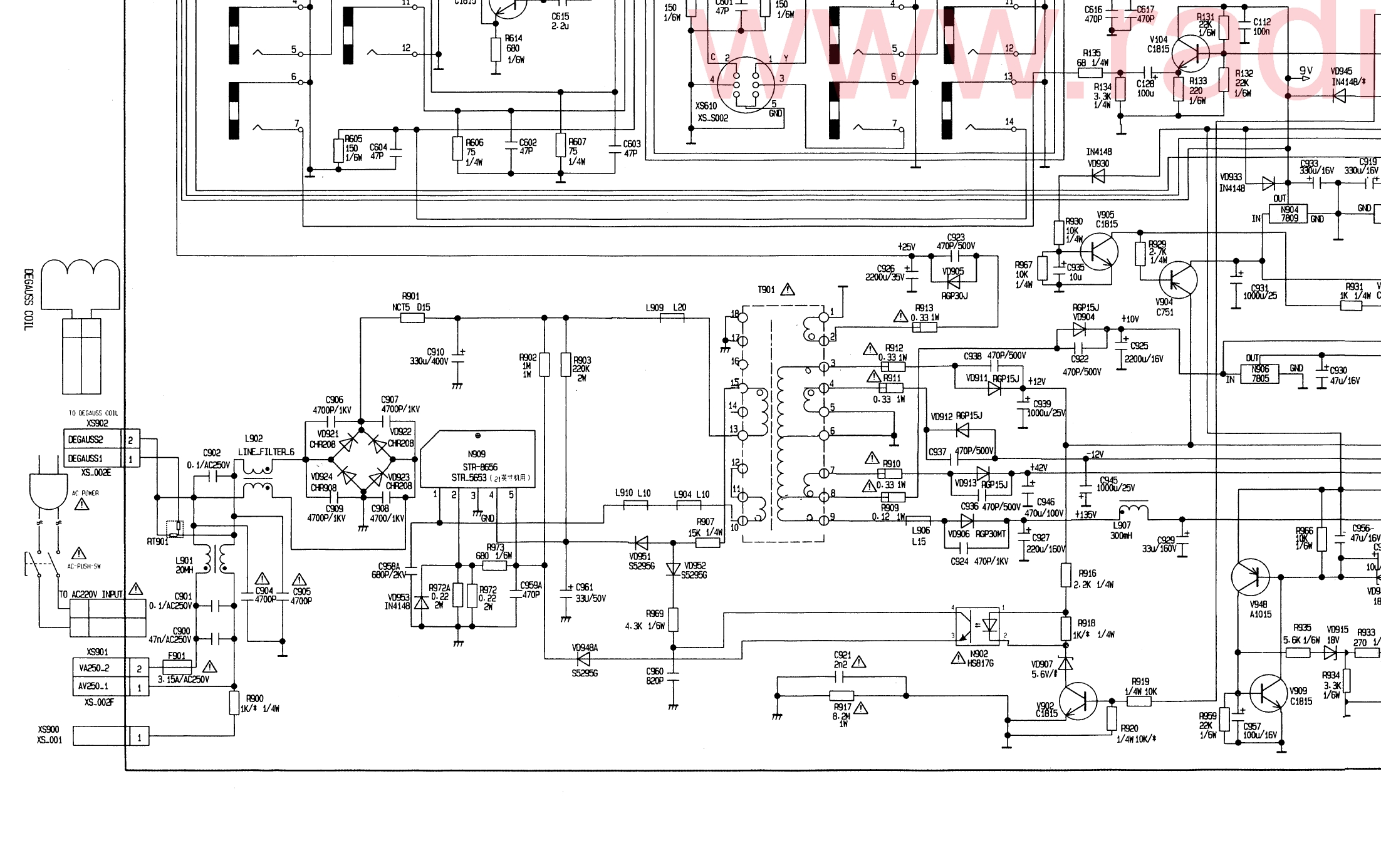

電源部分圖，點擊可放大。

引用

引用第14樓meipingboy于2013-06-17 21:09發表的  :
燒行管 最好用原型號行管測試，有可能代用管子有問題。
VCT 3801A 發燙，可能損壞，換一塊試試也可以。也有可能是樓上所說行頻底引起燒行管也有可能，一般行頻底燒行管，行管會燙的。
還有可能是是逆程電容質量不好，我碰到過無規律燒行管。
另外，行電壓143V有點偏高（場電源+12V和 -12V 也偏高2V左右），最好調到135V，

.......

再次感謝！

          昨天沒有修，因為去購材料了，我現在將VCT 3801A 更換了，再將原來的行管V402（圖中C5148）進行更換為D2901（不知這個管子是否可替換？），現在VCT 3801A 開機后不燙了，證實它確實已經損壞，但依然是三無。測行管V402  D2901  b、e直流電壓為0V（不知是否正常？），c為143V。

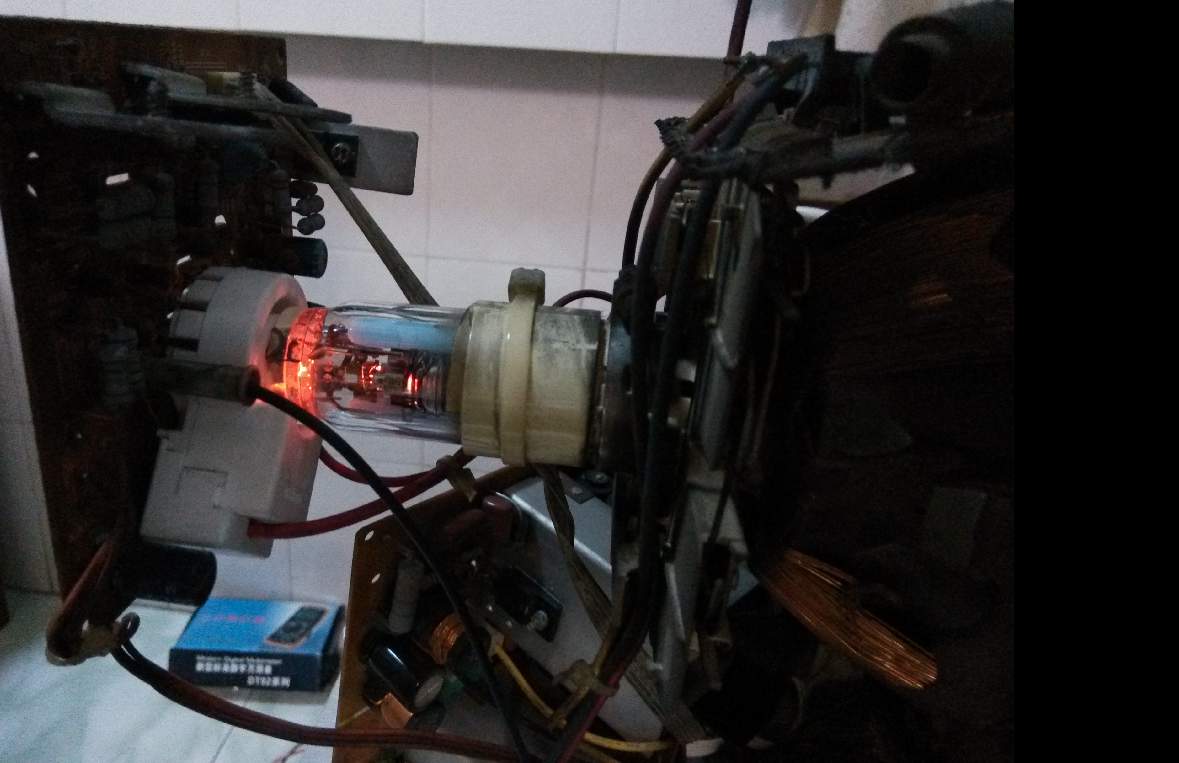

在指示燈為黃色的狀態下，可以看到顯像管管口處的燈絲亮了，但三無。此時測電容C910兩端有285V電壓，C927兩端直流電壓正為141V， 再測VCT 3801A 的各腳電壓正常：3、7、15腳：5V，25腳3.3V，54：3.3V，58：4.8V，59：3.1V  ，60：3.5V，61：4.9V。
同時測量T901變壓器各腳直流電壓（黑表筆接1腳，紅表筆依次接各腳）：2－8腳為0V，9腳為2.5V，10：147V，11，12：145V，13：143V，15－18腳：－137V。
測量高壓包T402各腳直流電壓：1，2，3：134V，4，5，6，8，9，10：0V，7：3V。
電源厚膜塊N909  STR8656  各腳直流電壓（黑表筆接3腳，紅表筆依次接各腳，括號內為正常參考值）：1：280V（305V），2：0.05V（0.02V），4：31V（32V），5：2.33V（2.4V）。

請問各位師傅，這是正常的嗎？該如何著手查找呢？

引用

引用第22樓meipingboy于2013-06-20 13:52發表的  :
顯像管管口處的燈絲亮了，說明行輸出工作正常了。
高壓包T402各腳直流電壓是測不出的，這里是高頻脈沖電壓，頻率可能要十幾千赫。

按理說，行輸出正常了，如果顯示屏不亮，那么應該有聲音，可能沒把音視頻信號插上去。
建議把信號接上去再試。
.......

當我將音視頻信號插上去后，還是三無，沒有聲音，用遙控器開機時可以感覺到有高壓，能控制顯像管燈絲的亮滅，在燈絲亮時測顯像管加速極 7 腳直流電壓（C510電壓），用數字表測量有214V，而用機械表只有160V，（我再用另外一個數字表測也是214V，經檢測這3個表都是正常的），沒有400V直流電壓。

求助貼，我覺得電的范圍較廣，我相信這個論壇上一定有多才多藝的高人，所以就在這里發了。

幾天來，查閱了不少資料，得知如果顯像管燈絲有亮，說明行輸出正常，但還是無光、無聲，接假負載燈也亮。在開關機時我選擇在晚上將家里的燈熄滅后看電視屏幕，但沒有看到一點光，不知如何維修了？
各位高手能指點一下嗎？

引用

引用第22樓meipingboy于2013-06-20 13:52發表的 :
顯像管管口處的燈絲亮了，說明行輸出工作正常了。
高壓包T402各腳直流電壓是測不出的，這里是高頻脈沖電壓，頻率可能要十幾千赫。

按理說，行輸出正常了，如果顯示屏不亮，那么應該有聲音，可能沒把音視頻信號插上去。
建議把信號接上去再試。
.......

今天下午我調高高壓包邊上加速極電壓（SCREEN），終于出現 了光柵，亮度可調，但是它是滿屏回掃線，依然無聲，由于怕燒壞相關元件，10多秒后我關機了，在關機是在屏幕中央可看到關機亮點。測量C506兩端有200V直流電壓,測顯像管加速極 7 腳電壓（C510）460V(因為我調高了，原來只有214V，正常應為400V,如果調為430V以下就看不到光柵），

RGB三槍均為175V

。
。
這種故障出在哪里呢？

今天查到N905  7805的輸出端有6.3V，正常應為5V，手摸它的發熱片比旁邊的N904  7809明顯更熱，于是更換之，開機重測電壓為正常的5 V，但是故障依舊，看來還有其它的問題，檢查發現N904  7809的輸出端只有2.6V，正常應為9V，再測它的輸入端（也就是V904的C極），電壓只有2.3V，看來問題馬上就找到了。測得V904的e極有13V，V904的b極只有0.07V,另外，C931圖上標示為1000uF 25V,實際為100uF 16V,拆下后測量正常。大家覺得現在是什么問題呢？

引用

引用第28樓meipingboy于2013-06-24 19:57發表的 :
N905能正常工作，說明V906 工作正常。
V905的正常工作，才能保證V904 （輸出的電壓給N904輸入電壓）和V906（輸出的電壓給N905輸入電壓）的正常工作。

現在V904 C極沒有輸出電壓，說明沒有正常工作。有二個原因：
1、V904 損壞
.......



謝謝你！

剛才我拆下V904  A751（圖示為C751），肉眼看到它已擊穿，V904 損壞。
測基極電阻R929  為2.7K ，正常。

現在手頭沒有V904 A751，明天再購。謝謝！
