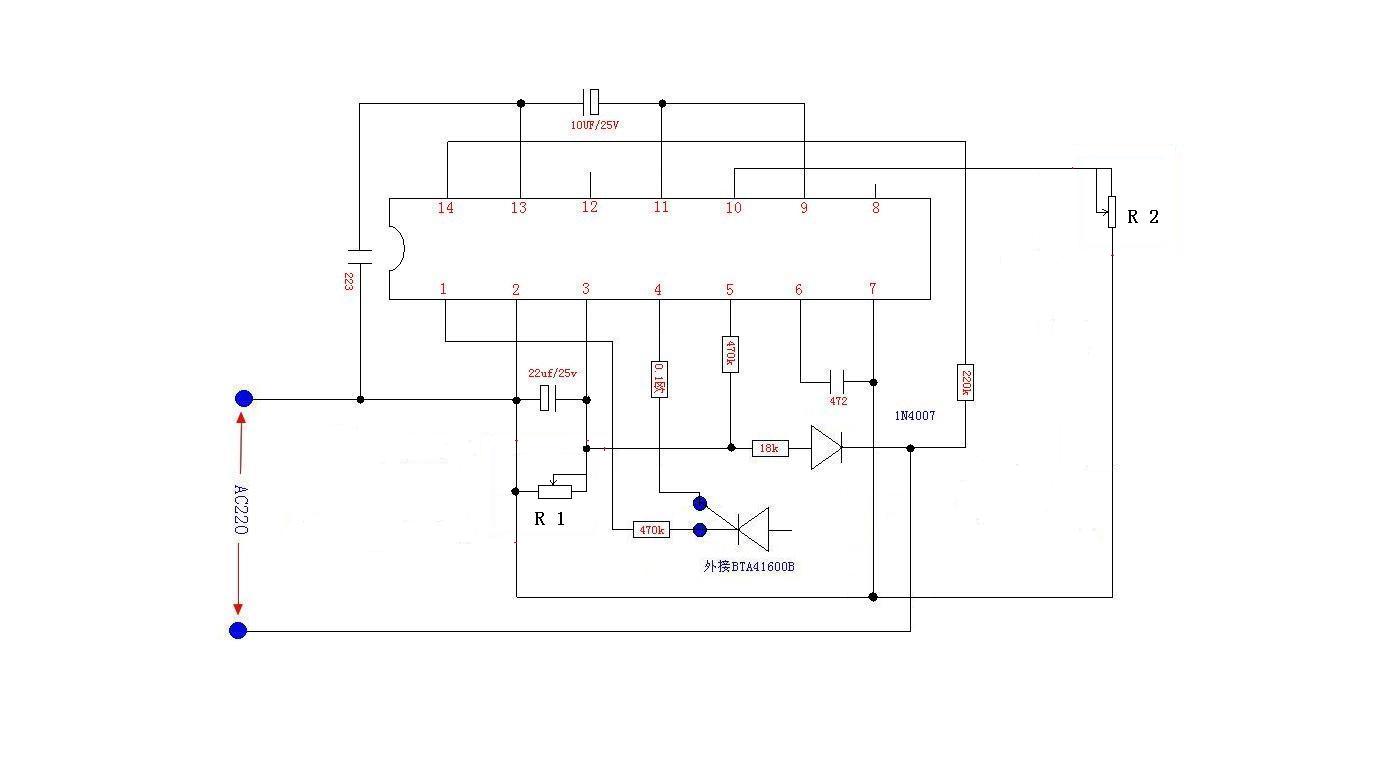

這是個電源供應初級器變壓器控制的可控硅觸發電路;IC字已被磨掉;拜請熟悉IC運用的大師分析指點一下;這是塊什么型號的IC。PCB板是經過白;黑;藍;橙四針插頭和可控硅板連接。如圖所示!
[ 此帖被天下英雄在2013-05-20 14:36重新編輯 ]
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9648 分
在線時間: 610(小時)
注冊時間: 2009-09-13
最后登錄: 2025-04-16
查看meipingboy的 主題 / 回貼
1樓  發表于: 2013-05-16 19:26
電路圖還沒畫全,也分析不出什么問題。
集成塊直接控制可控硅的電路一般不多,我還真沒看到過。
這個圖畫錯了,圖中可控硅應該是雙向可控硅,在第二陽極上的電阻470K,可能有問題,這個可控硅我網上查了一下,觸發電流至少要50MA,如果串了個電阻,那么,在470K上的電壓至少是:U= I R = 50MA * 470K = 0.05 * 470000 = 23500V, 所以,是不是這個電阻壞了?無法觸發這個雙向二極管?如果是470歐姆,那么也要23.5V,這還差不多。所以我認為,這個電阻肯定有問題。
還有,如果只是觸發一個可控硅BTA41600的話,完全可以自已做個簡單的觸發電路代替。用雙基極二極管做。
活到老學到老:還有 8  分沒學到
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9648 分
在線時間: 610(小時)
注冊時間: 2009-09-13
最后登錄: 2025-04-16
查看meipingboy的 主題 / 回貼
2樓  發表于: 2013-05-17 19:37
既然是調壓電路,最好把調壓元件也一起畫出來。
另外,IC 的工作電源也沒有,一般IC的工作電源都有一個電解電容濾波,看圖紙,只有2、3腳和11、13腳各有一個電容,按電容極性,2 腳和 11 腳應該是正極,但 2 腳直接接到交流電源一端,所以肯定不是正極; 11腳跟9腳相連, 外部也沒有線,所以也不可能是正極。因此,此 IC 如何工作?
還有,圖中沒看到可調電阻,要觸發可控硅導通,肯定要有一個可調電阻和一個電容組成充放電形成鋸齒波,再由IC放大驅動可控硅,圖中沒有可調電阻。
難道是由4N33 的輸入端控制?
網上搜了一下,還真沒看到過有這種IC控制的觸發電路。
活到老學到老:還有 8  分沒學到
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9648 分
在線時間: 610(小時)
注冊時間: 2009-09-13
最后登錄: 2025-04-16
查看meipingboy的 主題 / 回貼
3樓  發表于: 2013-05-18 20:22
KC系列的 KC04、05、06、07、08、09、785 電路圖都和 1 樓所示電路圖沒有一點相類似的,所以肯定不是KC系列。
其實像這種把 IC 上面磨掉的廠家,最無職業道德,他們主要是為了把售后服務強制性的捆綁了。
如果換是我,直接改掉。
淘寶網上隨便找一個可控硅觸發模塊,直接替換掉,非常簡單。
活到老學到老:還有 8  分沒學到
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9648 分
在線時間: 610(小時)
注冊時間: 2009-09-13
最后登錄: 2025-04-16
查看meipingboy的 主題 / 回貼
4樓  發表于: 2013-05-19 20:47
TEA1504 開關電源用,勿用討論。
15樓說是:過零檢測觸發電路,完全正確。

但是:4N33達林頓管兩管都是通過100K電阻導通-- 這句話有問題, 比如左邊這個管子:
    這個電阻,應該是起到偏置、穩定作用。3 腳既然為GND了,100K電阻是經過什么導通的?  是由達林頓管C極(也就是IC 的2腳電源),經管子內部到B極? NPN管不通啊!

還有,如果 2 腳為正,3 腳為GND,那么,左側這個達林頓管如果完全導通的話,是不是短路了?
因此,我認為 3腳不是GND。唉,搞不懂了。

百度了N次,沒找到類似的圖紙,能找到相類似的圖紙后,才能分析。
活到老學到老:還有 8  分沒學到
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9648 分
在線時間: 610(小時)
注冊時間: 2009-09-13
最后登錄: 2025-04-16
查看meipingboy的 主題 / 回貼
5樓  發表于: 2013-05-19 21:06
為了便于分析,我把圖紙中的二個 達林頓管,用可調電阻代替,這樣圖紙看上去清楚一點:



二個管子,分別用 R1 和 R2 替換,功能一樣。
活到老學到老:還有 8  分沒學到
