我個人認為，樓主提供的附圖在圖形的繪制方法以及文字符號的標注方法方面，還有一些需要完善的地方。下面，僅限于從“繪制方法”和“標注方法”這兩個方面來與樓主探討：（控制原理的問題，在后面的跟帖中再行討論）

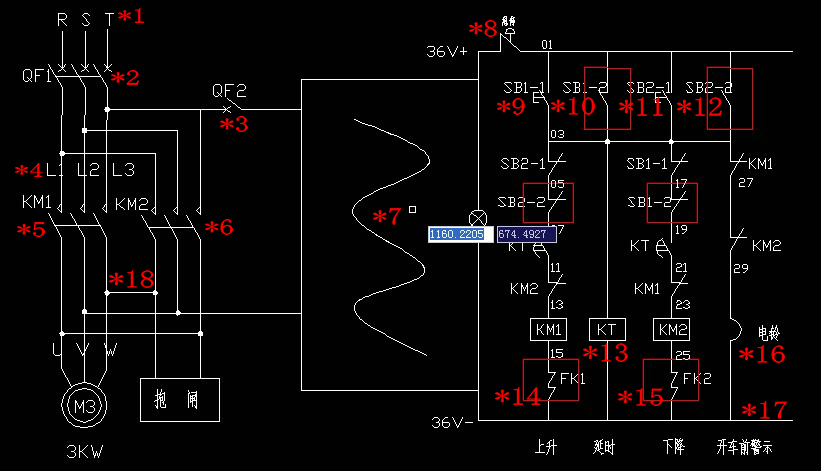

*1：引入電源的文字標號應該是：L1、L2、L3。
*2：3P空氣斷路器圖形符號中的“聯動線”應該是“點劃線”或者是“虛線”。（“實線”表示的是“導線連接”）
*3：QF2單P空氣斷路器圖形符號中的“開口方向”繪制錯誤。（對比一下QF1的繪制方法）
*4：主電路中“線號”的文字標注方法應該是：U1、V1、W1；U2、V2、W2……
*5—*6：交流接觸器主觸點的“聯動線”應該是“點劃線”或者是“虛線”。（“實線”表示的是“導線連接”）

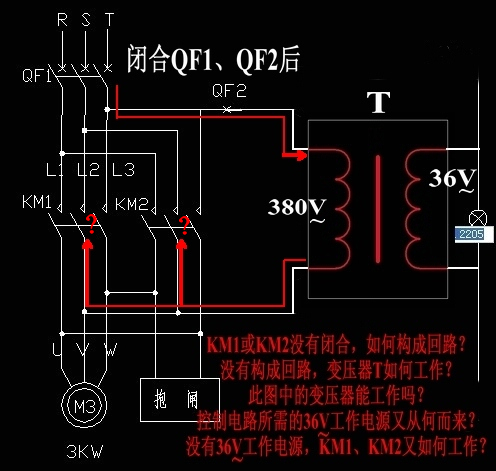

*7：變壓整流電路的繪制過于草率了。（好像沒有“隨意式波浪線”的繪制方法吧）
*8：“急停按鈕”圖形符號中的“附加圖形”繪制錯誤。另外，急停按鈕的文字符號標注應該統一歸類為“按鈕類”的文字符號。
*9—*12：“復合按鈕”的文字標注應該是：SB1-1、SB1-2、SB1-3、SB1-4。這樣標注的具體表示是：第1個控制按鈕的第1組觸點、第2組觸點、第3組觸點和第4組觸點。各組觸點的控制功能由其圖形符號具體表示。在“復合按鈕”圖形符號的繪制過程中，同一個按鈕中控制功能完全相悖的圖形符號，不能以相同的文字符號標注。例如附圖中的SB1-1。（兩處、功能相悖）

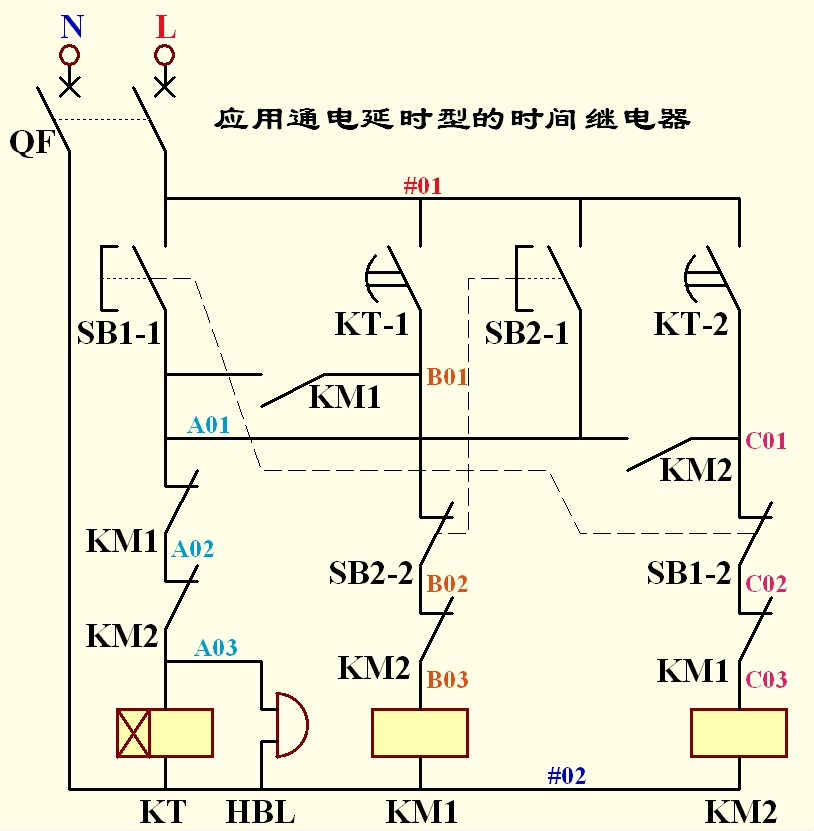

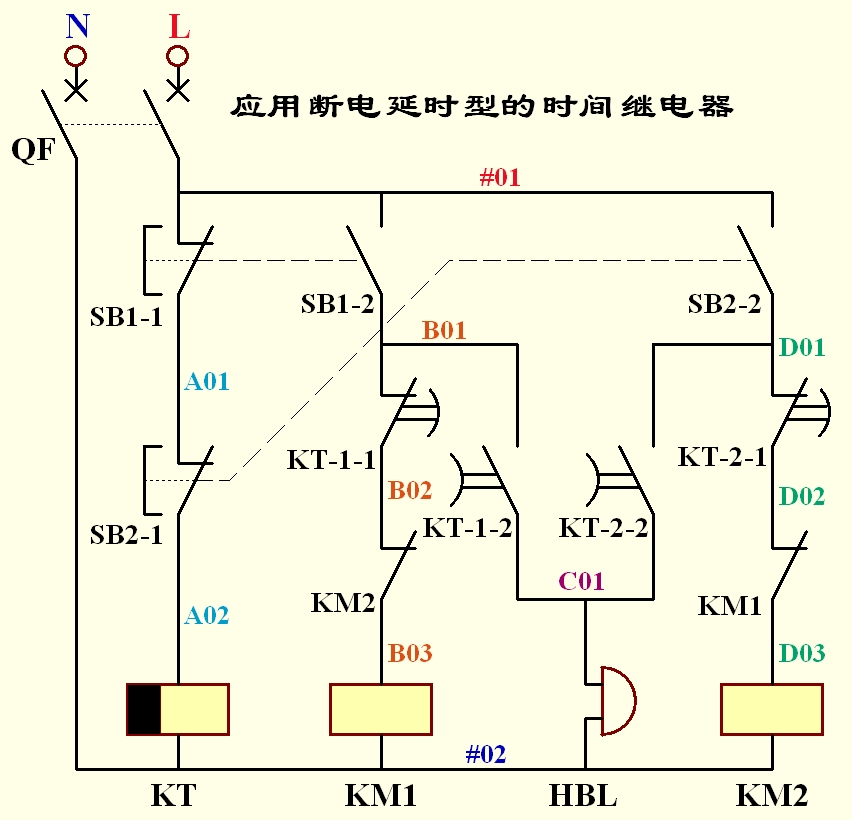

*13：時間繼電器的圖形符號繪制不完整。（通電延時型的還是斷電延時型的？）
*14:—*15：“FK1”和“FK2”所示的圖形符號與文字符號是哪一類的器件？我個人猜測，可能是“熔斷器”。如果是熔斷器，圖形符號與文字符號的標注是錯誤的。其文字符號是：FU1、FU2。況且，在這個控制系統中使用一個即可。該圖形符號繪制的位置：36V+端與急停按鈕前端之間。
*16：“電鈴”的圖形符號與文字符號繪制錯誤。
*17：控制電路的回路線沒有標注“線號”。
*18：附圖中“T”字形連接處不需要繪制“連接結點”符號。若以此圖的繪制方法，還有N個這樣的連接點沒有繪制。
以上純系我個人己見，僅供參考。不當之處，歡迎樓主和各位朋友指正并參與討論。
如果樓主認為我所提出的這些需要完善的地方有可取之處，再回頭看看所有的帖子…… 再?gòu)钠渌矫孀屑?xì)琢磨琢磨……
再一次建議樓主：應從嚴謹細致入手，腳踏實地，一步一個腳印地做好每一件細小的事情。逐步積累實踐知識和理論知識，做一名合格的的“電工”。
若打“哈哈”成了習慣以后，會打著哈哈觸電的！
