我有一個FX1S-MR的PLC，因為想用它來做脈沖輸出，想改Y0和Y1為三極管輸出,其它的還是用繼電器輸出，如果用光電藕合器直接輸出能否做到，請高手指點。

完全可以

引用

引用第13樓yangh1129于2011-08-02 10:09發表的  :
如果能改的話，三菱公司就不會有繼電器和晶體管輸出的分類了，而且價格又相差大。你們可以改硬件，但忽視了PLC內的系統不一樣。

內部完全一樣,別擔心這個了.

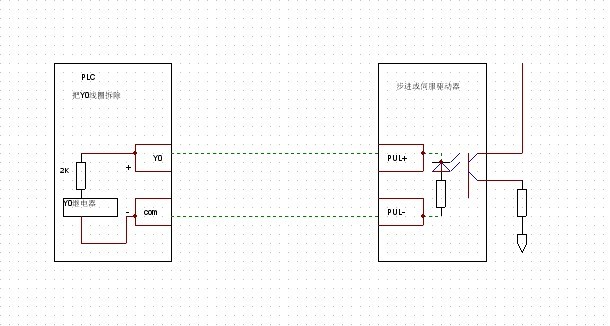

我把我改的上傳和大家一起分享下

把Y0繼電器拆除,把兩線圈分別連接到Y(jié)0和COM0上,中間記得串2K電阻.步進或伺服驅動器在輸入端也是經過光藕隔離處理的,不必?fù)?dān)心PLC損壞.我都這樣改過N多臺了,目前還沒發現什么問題.

圖中的COM端子剛才少寫了個0,應是com0

可以的,晶體管能達能多少脈沖頻率這個也能達到,測試過沒問題.

引用

引用第32樓100759于2011-08-07 08:39發表的  :
28樓的灰太狼師傅···
改完Y0 Y1端脈沖頻率是不是和MT的一樣？、？？？？、

完全一樣

引用

引用第33樓langman于2011-08-07 09:37發表的  :
Y0和COM0之間原本連接的應該是繼電器的觸點吧，怎么是焊線圈的兩個點呢，要換繼電器應該涉及到4個連接點：線圈兩個，觸點兩個，求灰太狼詳細解答。

是的,Y0和COM0之間原本連接的是繼電器的觸點,當輸出繼電器Y0或Y1被拆除后就沒有觸點了,就變成空端子,所以把兩線圈引線到此點上也是利用這兩端子來接引比較方便.
