請教大家：通常情況下漏型輸入PLC接NPN傳感器，源型輸入接PNP傳感器，而現在的PLC接NPN和PNP都可以。NPN，PNP傳感器的輸出跟與PLC的接線有關系。但是我看到一個接線讓我有些想不明白，是一個簡單設備改善，就是設備某個地方加一對安全傳感器，基本控制方法是這樣：傳感器（控制）——繼電器——安全開關。傳感器的電源直接從24V電源處引出，并未與PLC相連接（也不需要與PLC連接），傳感器輸出接繼電器線圈正極，線圈負極直接從24V電源上直接引一根0V，然后將安全門上安全開關的一根線剪斷引到繼電器的一組常閉觸點。當有物體進入傳感器檢測范圍內，傳感器產生輸出，使繼電器得電，常閉觸點斷開，相當于安全門打開，從而機器報警！現在的問題是傳感器是PNP型的，它的輸出是低電平，那么繼電器線圈的兩個點都是低電平，這樣的話繼電器怎么會吸合呢？然而這樣的接法卻也能達到上面的功能，這是為什么？

傳感器輸出接繼電器線圈正極，線圈負極直接從24V電源上直接引一根0V,

　　(哈哈哈哈,從這里就看出了傳感器是PNP輸出,要不繼電器吸合不了的）

現在的問題是傳感器是PNP型的，它的輸出是低電平，那么繼電器線圈的兩個點都是低電平，這樣的話繼電器怎么會吸合呢

　　（哈哈哈哈，樓主已經知道是ＰＮＰ的，ＰＮＰ輸出本來就是２４Ｖ輸出啊，那么繼電器線圈的兩個點怎么又都是低電平呢？）
　　（如果你不信的ＰＮＰ輸出是２４Ｖ的話，你拿萬用表測著繼電器的線圖，然后一只手去感應一下安全門，看萬用表顯示是不是２４Ｖ．）

樓主請注意: ＰＮＰ輸出是２４Ｖ的!

PNP輸出是高電平

接線前先測下嗎,輸出端與DC24V的哪根線可以形成24V電壓就行了,大家需要工控產品請登錄http://shop59942784.taobao.com淘寶店看看.或QQ聯系1322450722

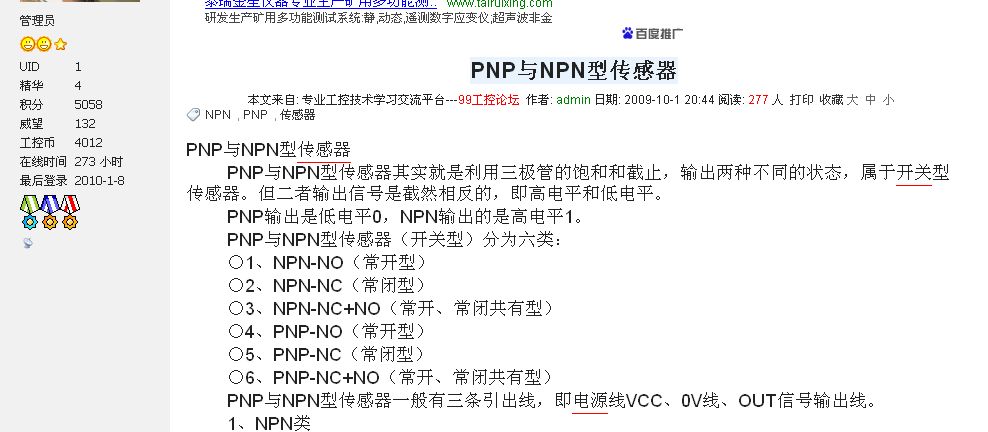

感謝各位的回答，我是因為在其他一個論壇上看到一個班主發的帖子，所以我一直認為PNP輸出低電平，NPN輸出高電平！請看下面的帖子,那么帖子的內容都是錯的嗎？

文中所講正好反了。PNP輸出是高電平，NPN輸出是低電平。實際工作中可測量電壓值以防出錯。

樓主在哪找有資料啊，資料上說的剛好都是反的，呵，有些資料真是誤人子弟啊。

謝謝大家，感謝兄弟們的回答。感謝論壇！

手頭上有實物，自己動手實踐，結果就出來了。不明白處自己查資料。實踐結合理論

呵呵，光看資料不夠，自己接幾個傳感器就都明白了
