初中數學  y=kx+b
明白了 自己寫也可以。

應該是西門子封裝好的指令，之前式庫文件

這個應該是自己寫的AD轉換庫文件，然后調用的，西門子官方也有，而且引腳和這個一樣，不問到底的話直接應用，引腳填好就行，模擬量標化都得用這個，自己寫的話自己按照Output=[(Osh-Osl)*(Input-Isl)/(Ish-Isl)]+Osl這個公式寫個子程序調用

這是一個西門子S7-200SMART的“模擬量輸入量程換算庫”，

Input：要線性轉換的輸入，整數
ISH: 輸入值的上限，這個數值是SMART的默認最大值，整數
ISL：輸入值的下限  看這個程序應該是輸入4——20ma的變送器，整數
OSH：模擬量變送器輸出值的上限，即最大值，實數
OSL：輸出值的下限，實數
Output：線性轉換后的值，數據是實數

確實如12樓所說，這就是一個二元一次方程，y=ax+b,自己套公式就可以寫出函數

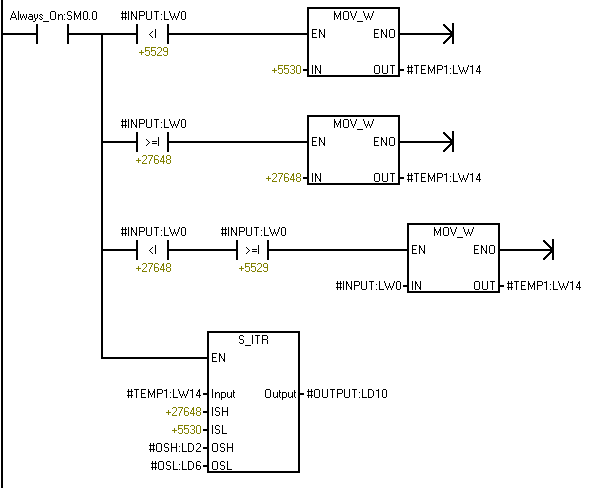

這是一個西門子S7-200 SMART的模擬量輸入轉換庫，這種庫指令是獨立于編程軟件之外的專用指令。是由西門子內部人員編寫的，但不是官方正式發布的。這種庫可以大大提高編程效率、幾乎沒有出錯。

這個比較簡單，詳情請看下面所示：

這個不是Smart的標準指令，是人家自己做了個塊或者庫，專門用于轉換模擬量到直觀的工程量，然后調出來用了。
Smart的模擬量通道最高數值（就是最大量程輸入）為27648，最小值為0（對應0輸入），這里有個5530是因為選擇的是4~20mA，但是通道選擇的模式是0~20mA，所以線性對應關系（模擬量量程）要把這個4mA以下的減去，然后再參與線性換算（比例關系計算）。下邊的0和2.5是實際工程量的量程。在這里是0.0=4mA=5530，2.5=20mA=27648。估計是個壓力表，單位是MPa？
然后剩下的就是按比例換算就可以了，這個需要自己去換算。做程序的話還需要用到整數I轉實數R。模擬量輸入輸出都是一個字（長度為W（=Word））的整數 I（=int），實際工程量是會有小數點的，所以需要先把 I 擴展到雙字的DW（=double Word），然后轉換為實數R（=Real），之后的計算就用實數運算指令進行比例運算就行了，最終結果就是測量值。

設輸入電流a，對應輸入數值X，實測（換算）結果Y，比例關系就是b=a/（20-4）=X/（27648-5530），這個計算出來是個以變化范圍（即量程）為底的0.x的小數，乘以量程就是結果Y=b▪（2.5-0.0）。也就是Y=（2.5-0.0）▪X/（27648-5530）。

你這個大概率就是一個0-2.5MPa的壓力變送器，輸出4-20mA電流信號。程序里對應數字就是5530~27648.
