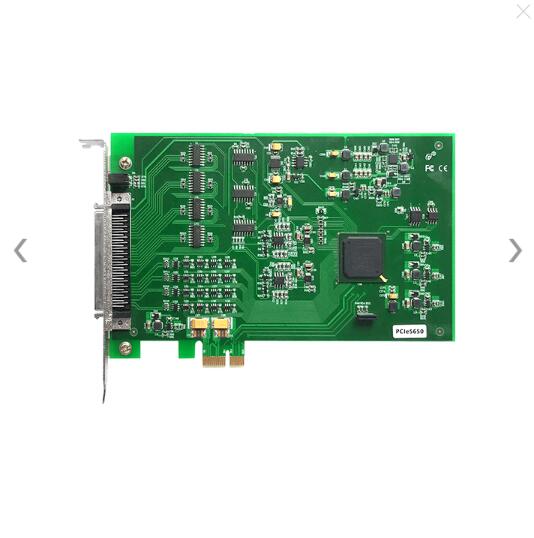

品牌：阿爾泰科技
型號：PCIe5651/2/3/4/5/6/7
產品概述：
PCIe565X是阿爾泰科技推出的一款多功能異步數據采集卡，該系列板卡提供最高32RSE/NRSE通道貨16通道DIFF 模擬量輸入；蕞高4通道模擬量同步輸出；16路數字DIO及1路多功能計數器。
主要應用場合：電子產品質量檢測、信號采集、過程控制、伺服控制。

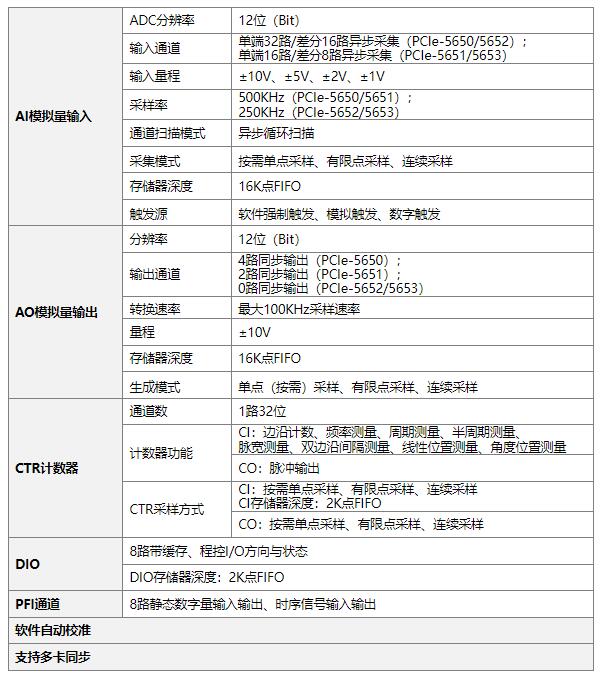

產品參數：
AI模擬量輸入
ADC分辨率
12位（Bit）
輸入通道
單端32路/差分16路異步采集（PCIe-5650/5652）；
單端16路/差分8路異步采集（PCIe-5651/5653）
輸入量程
±10V、±5V、±2V、±1V
采樣率
500KHz（PCIe-5650/5651）；
250KHz（PCIe-5652/5653）
通道掃描模式
異步循環掃描
采集模式
按需單點采樣、有限點采樣、連續采樣
存儲器深度
16K點FIFO
觸發源
軟件強制觸發、模擬觸發、數字觸發
AO模擬量輸出
分辨率
12位（Bit）
輸出通道
4路同步輸出（PCIe-5650）；
2路同步輸出（PCIe-5651）；
0路同步輸出（PCIe-5652/5653）
轉換速率
最大100KHz采樣速率
量程
±10V
存儲器深度
16K點FIFO
生成模式
單點（按需）采樣、有限點采樣、連續采樣
CTR計數器
通道數
1路32位
計數器功能
CI：邊沿計數、頻率測量、周期測量、半周期測量、
脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量
CO：脈沖輸出
CTR采樣方式
CI：按需單點采樣、有限點采樣、連續采樣
CI存儲器深度：2K點FIFO
CO：按需單點采樣、有限點采樣、連續采樣
DIO
8路帶緩存、程控I/O方向與狀態
DIO存儲器深度：2K點FIFO
PFI通道
8路靜態數字量輸入輸出、時序信號輸入輸出
軟件自動校準
支持多卡同步
