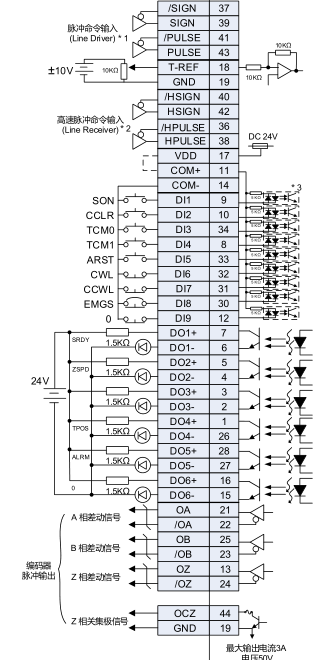

這兩天這個問題把我搞得頭暈腦脹，我也不是什么電氣小白，也算是個老手了，今天載在這個驅動器上面了，廢話不多說，上圖，各位大佬也幫我看看！
驅動器我接了 36，38，40，42高速脈沖輸入口到CNC2000X通道，11接外部供電24V，14、9腳接外部供電24V電源的0V，19腳按說明接的CNC2000 5V的GND。
驅動器參數P2-08=10復位后再設置的，P2-15~P2-17全部設成0，把正反轉限制和急停都屏蔽了，P1-00=1002，P1-01=00，其他參數都是默認參數。用驅動器是可以動的。

按你接的沒有問題吖，配臺達NC200 系統嗎？？

配的CNC2000的控制卡

引用

引用第1樓shuai3982于2019-08-02 10:55發表的  :
按你接的沒有問題吖，配臺達NC200 系統嗎？？

配的CNC2000控制卡

接37，39，41，43

你準備怎么用  準備接哪些信號

查一下手冊 你的脈沖輸出是不是高速脈沖  感覺應該是你的接線和你實際的不符合   我之前也結果運動控制器 P1-00設置的沒有變動就是0002  然后當時是將脈沖和方向共陽5V  負的接脈沖和方向 是可以動的  具體的你確定一下你的硬件  輸出的脈沖是什么樣子的脈沖信號  是差動的還是集電極的  剛剛百度查了一下 你的卡脈沖輸出是集電極的根本就不是高速脈沖

看說明書吧  你看你的CNC2000的脈沖輸出能力是多少  還要臺達的這個脈沖端口脈沖接收能力是多少  就能明白了

要看控制卡脈沖輸出信號是差動還是集電集的，集電極的就要接37，39，41，43
