樓主  發表于: 2019-07-13 09:25

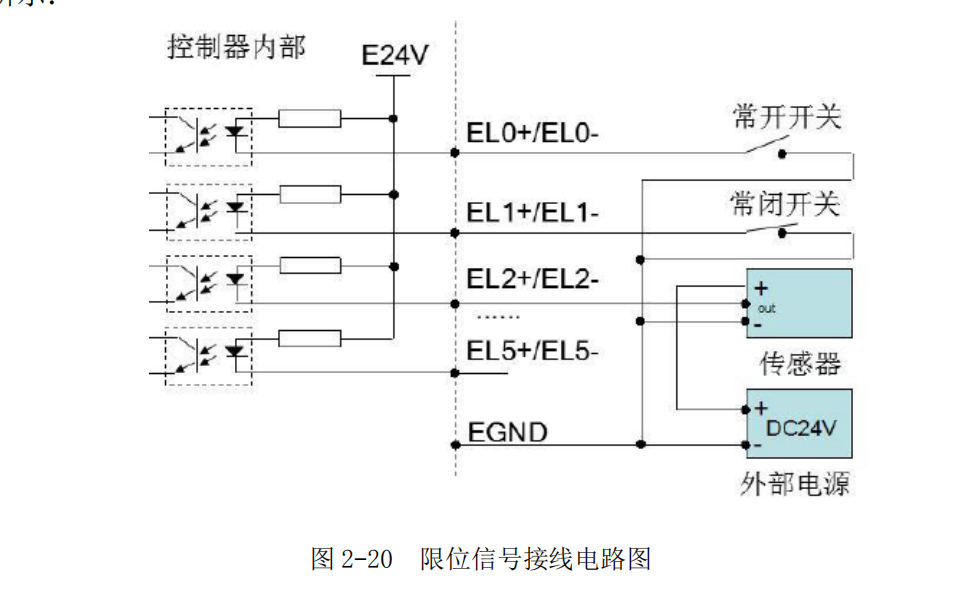

圖片：


請問控制器的限位信號EL0是接到傳感器的哪根線上，
傳感器好像有二種，一種是二根線的，另一種是三根線的，這個圖像好像有點怪畫得
error_right
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 141 點
下載積分: 752 分
在線時間: 40(小時)
注冊時間: 2013-01-03
最后登錄: 2025-04-13
查看error_right的 主題 / 回貼
1樓  發表于: 2019-07-13 09:32
從圖上看，EL0與傳感器無關，它只受常開開關控制。
jinle520
QQ:229441204
級別: 家園常客

精華主題: 0
發帖數量: 509 個
工控威望: 694 點
下載積分: 2498 分
在線時間: 474(小時)
注冊時間: 2013-05-31
最后登錄: 2025-05-22
查看jinle520的 主題 / 回貼
2樓  發表于: 2019-07-13 09:36
這圖沒錯，非常的標準。

傳感器常用是有2種，一種二條線，一種三條線。

二條線--棕色線接輸入，藍色線接0V；
三條線--棕色線接+24V，黑色線接輸入，藍色線接0V。

在電控行業里，這都是標準線顏色，標準的接法。
本帖最近評分記錄：
  • 下載積分:+1(住歸為) 熱心助人！
    langui
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1557 個
    工控威望: 1780 點
    下載積分: 6290 分
    在線時間: 653(小時)
    注冊時間: 2014-06-16
    最后登錄: 2025-05-22
    查看langui的 主題 / 回貼
    3樓  發表于: 2019-07-13 09:45
    照2樓接就沒錯，還有一種是4線的，黑白線分別是常開和常閉。
    本帖最近評分記錄：
  • 下載積分:+1(住歸為) 熱心助人！
    sarazyn
    級別: 略有小成
    精華主題: 0
    發帖數量: 145 個
    工控威望: 397 點
    下載積分: 5319 分
    在線時間: 50(小時)
    注冊時間: 2019-04-03
    最后登錄: 2023-03-11
    查看sarazyn的 主題 / 回貼
    4樓  發表于: 2019-07-13 10:14
    接out，但是要注意控制器接收的是負電源，所以要選用NPN型的傳感器，如果不確定，就把傳感器接上電觸發后用萬用表量輸出的電壓。
    傳感器接線就是棕正藍負黑輸出。量那根黑線就行。
    wsad2000
    級別: 正式會員
    精華主題: 0
    發帖數量: 36 個
    工控威望: 89 點
    下載積分: 820 分
    在線時間: 10(小時)
    注冊時間: 2018-11-21
    最后登錄: 2020-05-25
    查看wsad2000的 主題 / 回貼
    5樓  發表于: 2019-07-21 09:11
    接傳感器常開就是了。
    linf林峰
    工欲善其事，必先利其器。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 96 個
    工控威望: 3275 點
    下載積分: 3309 分
    在線時間: 187(小時)
    注冊時間: 2011-04-11
    最后登錄: 2023-11-27
    查看linf林峰的 主題 / 回貼
    6樓  發表于: 2019-07-23 10:30
    選型npn輸出傳感器，不管它幾根線的，輸出點接EL2。
