樓主  發表于: 2017-11-02 11:23

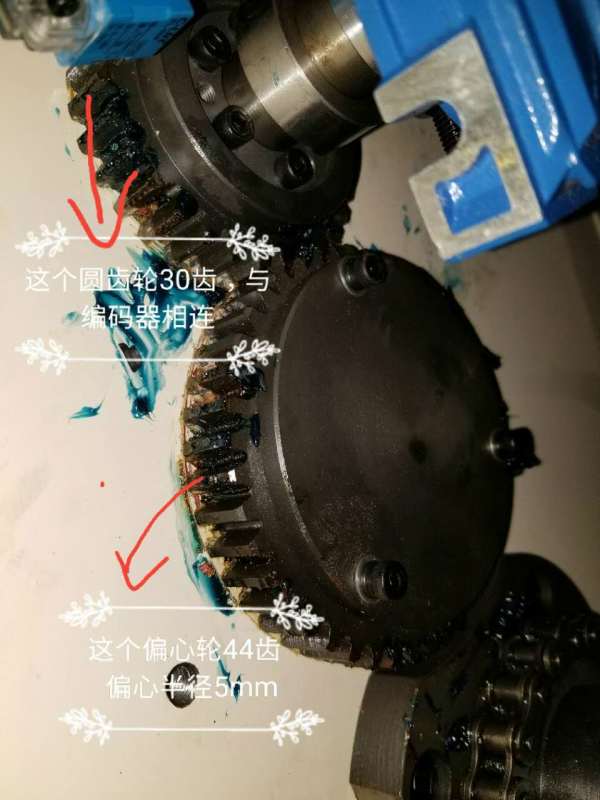

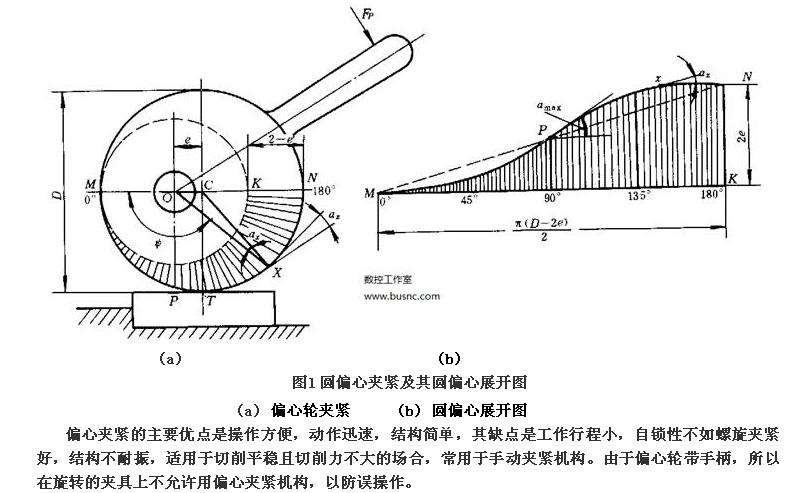

圖片:
圖片:
各位前輩大家好
我司設備需要用偏心輪帶動輥上下(旋轉運動轉換為直線升降運動),現在問題是已知偏心輪轉的角度,不知道怎么求每一度對應偏心輪上升或者下降多少mm
希望各位前輩幫下我,事成后定當紅包感謝!
另附圖片!

omron123
級別: 探索解密
精華主題: 0
發帖數量: 50 個
工控威望: 170 點
下載積分: 586 分
在線時間: 33(小時)
注冊時間: 2012-12-15
最后登錄: 2020-07-05
查看omron123的 主題 / 回貼
1樓  發表于: 2017-11-02 13:13
頂頂頂頂頂頂頂頂頂頂頂頂
langui
級別: 論壇先鋒
精華主題: 0
發帖數量: 1567 個
工控威望: 1789 點
下載積分: 6308 分
在線時間: 657(小時)
注冊時間: 2014-06-16
最后登錄: 2025-05-28
查看langui的 主題 / 回貼
2樓  發表于: 2017-11-02 13:41
這是一個非線性幾何關系,只有用微積分才搞得出來。我的微積分早就還給老師了,所以只能幫你這么多。
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1059 個
工控威望: 4902 點
下載積分: 7356 分
在線時間: 2563(小時)
注冊時間: 2010-06-24
最后登錄: 2025-05-28
查看znz43的 主題 / 回貼
3樓  發表于: 2017-11-02 14:10
不需要微積分,只要用幾何學的正弦定理,余弦定理即可算出。
出門打工難,打工學藝難,學藝拜師難,找到好師傅更難。
贈人玫瑰,手留余香。舍得舍得,有舍才有得。
楓落云端
施主,腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-04-04
查看楓落云端的 主題 / 回貼
4樓  發表于: 2017-11-02 17:08
偏心距=√(4531.25-25(COSα)^2)-5COSα
omron123
級別: 探索解密
精華主題: 0
發帖數量: 50 個
工控威望: 170 點
下載積分: 586 分
在線時間: 33(小時)
注冊時間: 2012-12-15
最后登錄: 2020-07-05
查看omron123的 主題 / 回貼
5樓  發表于: 2017-11-02 18:06
引用
引用第4樓楓落云端于2017-11-02 17:08發表的  :
偏心距=√(4531.25-25(COSα)^2)-5COSα


請教一下前輩
4531.25與 25是怎么來的?
O(∩_∩)O謝謝
潔白的月光
級別: 探索解密
精華主題: 0
發帖數量: 62 個
工控威望: 160 點
下載積分: 526 分
在線時間: 103(小時)
注冊時間: 2016-03-12
最后登錄: 2018-10-14
查看潔白的月光的 主題 / 回貼
6樓  發表于: 2017-11-02 19:50
讓我回憶起了高中的機械基礎,那時候天天算。不過有點忘了。看圖上。角COX  OC CX是已知的,余弦定理求出OX。然后直角三角形里通過正弦求出高度。這樣應該不會錯。。。
楓落云端
施主,腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-04-04
查看楓落云端的 主題 / 回貼
7樓  發表于: 2017-11-03 10:43
不好意思,看到你在其它地方發表了直徑=135mm,偏心距=5mm
eledesigner
懂一點點
級別: 工控俠客
精華主題: 0
發帖數量: 1942 個
工控威望: 2204 點
下載積分: 2927 分
在線時間: 2337(小時)
注冊時間: 2009-08-21
最后登錄: 2025-05-28
查看eledesigner的 主題 / 回貼
8樓  發表于: 2017-11-03 13:34
去問數學老師,這里的人都是學渣。
楓落云端
施主,腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-04-04
查看楓落云端的 主題 / 回貼
9樓  發表于: 2017-11-04 14:34

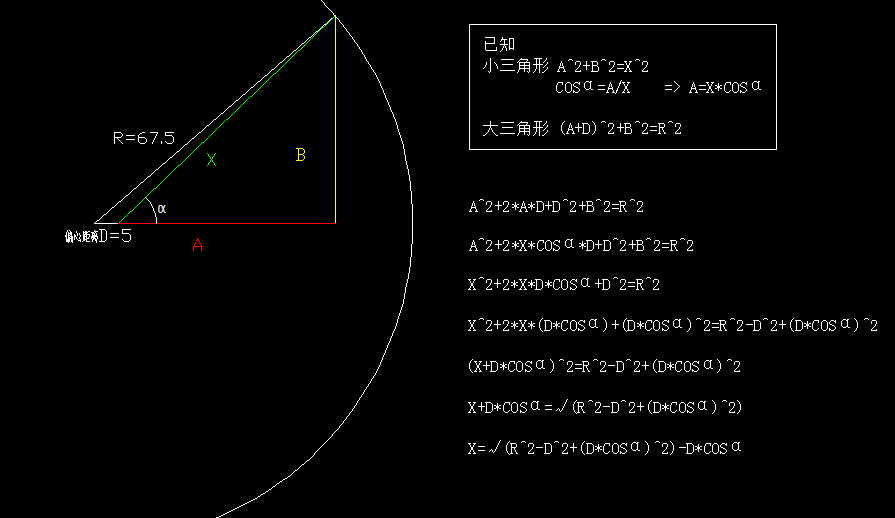

圖片:
已知
小三角形 A^2+B^2=X^2
       COSα=A/X    => A=X*COSα

大三角形 (A+D)^2+B^2=R^2

解步驟


大三角直角關系解出:
A^2+2*A*D+D^2+B^2=R^2

由A=X*COSα代入變?yōu)椋?br />A^2+2*X*C0Sα*D+D^2+B^2=R^2

由 A^2+B^2=X^2,消去 A^2+B^2:
X^2+2*X*D*C0Sα+D^2=R^2

湊多項式的平方式,等式兩邊同時減去D^2,加(D*C0Sα)^2 變?yōu)椋?br />X^2+2*X*(D*C0Sα)+(D*C0Sα)^2=R^2-D^2+(D*C0Sα)^2

等式左邊合成多項式的平方,變?yōu)椋?br />(X+D*C0Sα)^2=R^2-D^2+(D*C0Sα)^2

等式兩邊開平方跟,變?yōu)椋?br />X+D*C0Sα=√(R^2-D^2+(D*C0Sα)^2)

等式兩邊同時減去D*C0Sα,變?yōu)椋?br />X=√(R^2-D^2+(D*C0Sα)^2)-D*C0Sα
omron123
級別: 探索解密
精華主題: 0
發帖數量: 50 個
工控威望: 170 點
下載積分: 586 分
在線時間: 33(小時)
注冊時間: 2012-12-15
最后登錄: 2020-07-05
查看omron123的 主題 / 回貼
10樓  發表于: 2017-11-10 16:14

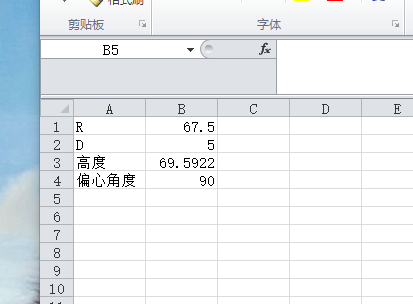

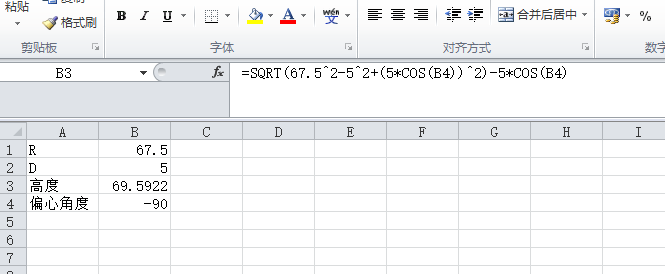

圖片:
圖片:
感謝前輩的回復!
依照前輩的公式,我在EXCEL上模擬了一下!
公式貌似不對
輸入90度的時候高度要么的+5mm
要么是-5mm
但是這個結果偏差太大了
附兩張圖片
還望前輩指教!
十分感謝!
工控劍俠666
天道酬勤,認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1017 個
工控威望: 2698 點
下載積分: 22817 分
在線時間: 277(小時)
注冊時間: 2013-03-30
最后登錄: 2025-04-16
查看工控劍俠666的 主題 / 回貼
11樓  發表于: 2017-11-10 16:26
沒有辦法都忘了
