樓主  發表于: 2013-06-17 10:51
圖片：
圖片：

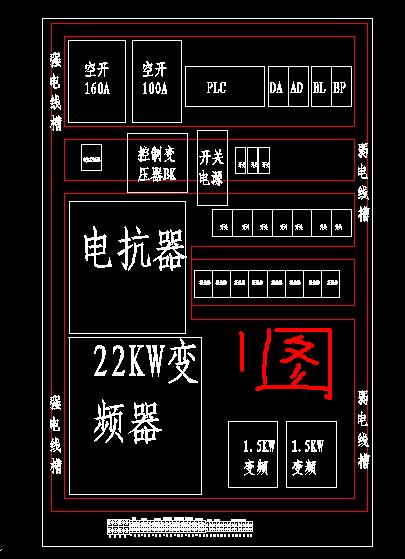

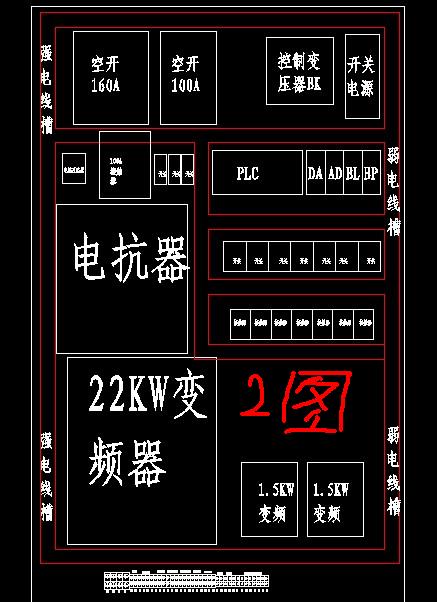

做非標電柜，元件排列如何做到比較好理，減少電磁干擾，一般做法有三種，1是按原理圖流程排列元件，2是將大電流元擺放外圍，控制元件放中間，3是將控制元件排放外圍，大電注流流元件集中擺放，如圖片一，二，那個較合理？
dmh
讓理想和現實一起飛
級別: 工控俠客

精華主題: 0
發帖數量: 1558 個
工控威望: 4562 點
下載積分: 7552 分
在線時間: 674(小時)
注冊時間: 2008-12-27
最后登錄: 2025-04-26
查看dmh的 主題 / 回貼
1樓  發表于: 2013-06-17 11:09
第2合理，如果設備工作環境好變頻器可以不用放主柜里。
[ 此帖被dmh在2013-06-17 11:19重新編輯 ]
不斷向前
lzzqh8
級別: 略有小成
精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69389 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2025-04-23
查看lzzqh8的 主題 / 回貼
2樓  發表于: 2013-06-17 11:58
2圖比較合理
yotta
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 104 點
下載積分: 474 分
在線時間: 2(小時)
注冊時間: 2010-09-13
最后登錄: 2018-03-16
查看yotta的 主題 / 回貼
3樓  發表于: 2013-06-17 12:11
圖2比較合理+1
協手闖天下
級別: 工控俠客
精華主題: 0
發帖數量: 264 個
工控威望: 2333 點
下載積分: 2913 分
在線時間: 136(小時)
注冊時間: 2011-12-03
最后登錄: 2025-04-10
查看協手闖天下的 主題 / 回貼
4樓  發表于: 2013-06-17 18:33
圖2較合理
laq55555
級別: 探索解密
精華主題: 0
發帖數量: 26 個
工控威望: 156 點
下載積分: 2718 分
在線時間: 64(小時)
注冊時間: 2013-06-15
最后登錄: 2024-09-05
查看laq55555的 主題 / 回貼
5樓  發表于: 2013-06-18 00:23
圖2較合理
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3457 個
工控威望: 20996 點
下載積分: 33507 分
在線時間: 1801(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-28
查看tkggtdkjpl的 主題 / 回貼
6樓  發表于: 2013-06-18 08:05
圖2第二行每一個和第二個元件對調,
另你從你畫的圖可以看出你的元囂件間的間隔有點小,一般線槽到元件的距離最小要有35MM 不然接線時不好接
自動化單機，生產線，項目編程調試！
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3457 個
工控威望: 20996 點
下載積分: 33507 分
在線時間: 1801(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-28
查看tkggtdkjpl的 主題 / 回貼
7樓  發表于: 2013-06-18 08:07
另外因你有變頻器,建議單相控制電源里加個單相濾波器

減少干擾!
自動化單機，生產線，項目編程調試！
huoshi
為所當為
級別: 網絡英雄

精華主題: 0
發帖數量: 2598 個
工控威望: 21440 點
下載積分: 16815 分
在線時間: 2773(小時)
注冊時間: 2010-12-27
最后登錄: 2025-05-28
查看huoshi的 主題 / 回貼
8樓  發表于: 2013-06-18 08:42
圖二比較合理
木皮
學海無涯
級別: 家園常客
精華主題: 0
發帖數量: 485 個
工控威望: 742 點
下載積分: 16520 分
在線時間: 243(小時)
注冊時間: 2012-06-17
最后登錄: 2021-06-06
查看木皮的 主題 / 回貼
9樓  發表于: 2013-06-18 08:52
沒一個人合理 一、電抗器為何要排上變頻器正上方二、變頻器都放最下方排出熱量傷害到別的用電器。三、空開和中繼最好集中排放。
大家好才是真的好
gaoyadian
級別: 略有小成
精華主題: 0
發帖數量: 180 個
工控威望: 339 點
下載積分: 2757 分
在線時間: 672(小時)
注冊時間: 2011-08-07
最后登錄: 2025-05-05
查看gaoyadian的 主題 / 回貼
10樓  發表于: 2013-06-18 09:07
這個柜子東西太多了，變頻器最好單獨放
xtihee
級別: 論壇先鋒
精華主題: 0
發帖數量: 426 個
工控威望: 1148 點
下載積分: 659 分
在線時間: 397(小時)
注冊時間: 2011-12-18
最后登錄: 2025-04-12
查看xtihee的 主題 / 回貼
11樓  發表于: 2013-06-18 16:29
二圖比較合理點
