前面帖子討論的，我用一個10K的光敏電阻和三極管9013做了一個共射放大電路，電源DC24V.集電極接一DC24V繼電器。按計算，無光時，24V/10K=2.4MA，有光時24/1K=24MA，三極管飽和導通為10MA左右，為什么我的9013有光無光都一直導通？
我用萬用表量，光敏電阻有光時100多K,無光時2000多K,與買來時10K不符，怎么回事？

三極管是否擊穿了？

9013應該是0-40V吧，我的24V，在范圍內

附9013特性：
集電極電流：MAX 500MA
集電極，基極電壓：40V

把你的電路圖上來，我給你解答

先搞清楚是放大或是開關，參考一下晶體管放大電路原理，沒有工作在合適的狀態

共射發大電路.rar (265 K) 下载次数:16 沒有PROTEL,暫時用CAD2004畫的

高手解答啊

沒人啊

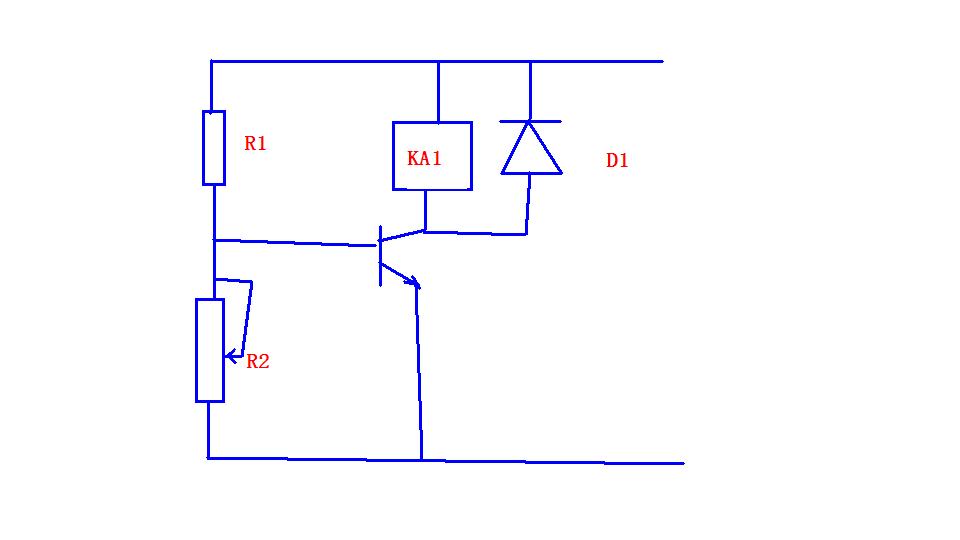

可能你對電子電路不是很熟悉，正確的電路應該像上邊的圖這樣。R1 是你的光敏電阻，R2是100K的可變電阻，這個R2的阻值應該根據電源電壓來計算的，但是估計這個阻值差不多。
電路連接以后，你只需要調整這個電阻使繼電器在有光時吸合，無光時斷開就可以了。

還有，這個電路只能是簡單的實驗用，如果用作控制，是不可靠的，最好采用門電路。


簡單解釋?zhuān)�非�?yán)謹非專業，不要扔雞蛋哦。。。。

做控制，我也想要運放的，先買了9013了，所以用這個
