豫莞
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 183 點
下載積分: 549 分
在線時間: 35(小時)
注冊時間: 2009-05-25
最后登錄: 2017-04-14
查看豫莞的 主題 / 回貼
樓主  發表于: 2009-11-12 20:09

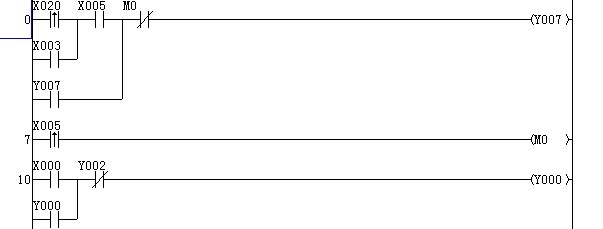

圖片:

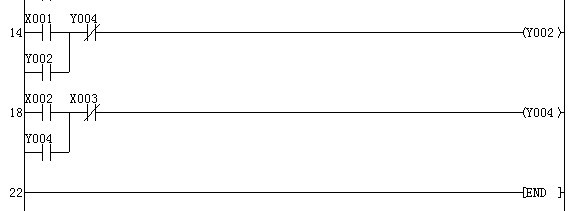

圖片:
本人是一個PLC初學者,
在仿真軟件上看到這個程序,
但不知是怎么工作的?
特來請教,望高手指點!
謝謝!!!
豫莞
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 183 點
下載積分: 549 分
在線時間: 35(小時)
注冊時間: 2009-05-25
最后登錄: 2017-04-14
查看豫莞的 主題 / 回貼
1樓  發表于: 2009-11-12 20:15
當按下X20時x5必須是閉合的y7才會工作,

但x5是怎么閉合的?

用下面的上升沿?

不明。

哪位高手來從頭到尾幫講解下,

謝謝!!!
wyangelgame
級別: 探索解密
精華主題: 0
發帖數量: 22 個
工控威望: 106 點
下載積分: 582 分
在線時間: 11(小時)
注冊時間: 2009-11-12
最后登錄: 2012-11-14
查看wyangelgame的 主題 / 回貼
2樓  發表于: 2009-11-12 20:21
圖片一:
第一步:在X020啟動的瞬間,且在X005閉合和M0斷開的情況下Y007工作且自鎖。
第二步:在X003通電閉合,且X005通電閉合和M0斷開的情況下Y007工作且自鎖。
第三步:在X000通電閉合且Y002不工作的情況下Y0工作且自鎖。
wyangelgame
級別: 探索解密
精華主題: 0
發帖數量: 22 個
工控威望: 106 點
下載積分: 582 分
在線時間: 11(小時)
注冊時間: 2009-11-12
最后登錄: 2012-11-14
查看wyangelgame的 主題 / 回貼
3樓  發表于: 2009-11-12 20:24
X005的上升沿讓M0通但不自鎖好象有點問題,是不是程序還有其它的?
豫莞
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 183 點
下載積分: 549 分
在線時間: 35(小時)
注冊時間: 2009-05-25
最后登錄: 2017-04-14
查看豫莞的 主題 / 回貼
4樓  發表于: 2009-11-12 20:28
引用
引用第3樓wyangelgame于2009-11-12 20:24發表的  :
X005的上升沿讓M0通但不自鎖好象有點問題,是不是程序還有其它的?



沒有,
是上面的一個范例!
就是這些,
兩個圖是一起的!
190954592
幾朵白云月漸盈
級別: 探索解密
精華主題: 0
發帖數量: 73 個
工控威望: 144 點
下載積分: 2012 分
在線時間: 38(小時)
注冊時間: 2009-10-22
最后登錄: 2013-09-30
查看190954592的 主題 / 回貼
5樓  發表于: 2009-11-12 20:38
你確定只有22步
xinhaichehan
級別: 家園常客
精華主題: 0
發帖數量: 274 個
工控威望: 731 點
下載積分: 3612 分
在線時間: 355(小時)
注冊時間: 2008-11-26
最后登錄: 2024-09-19
查看xinhaichehan的 主題 / 回貼
6樓  發表于: 2009-11-12 20:51
X3和X5應該是個限位開關之類。
豫莞
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 183 點
下載積分: 549 分
在線時間: 35(小時)
注冊時間: 2009-05-25
最后登錄: 2017-04-14
查看豫莞的 主題 / 回貼
7樓  發表于: 2009-11-12 20:52

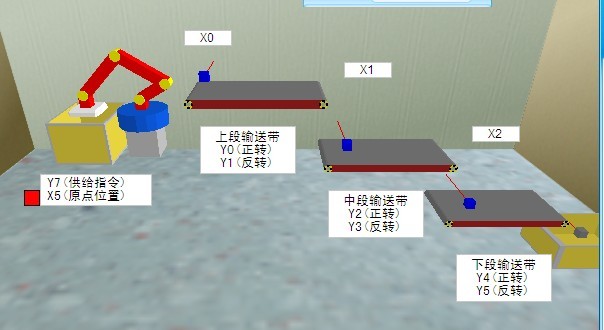

圖片:
是只有么多的,

原圖如下:
wsqjs
充耳不聞
級別: 略有小成
精華主題: 0
發帖數量: 148 個
工控威望: 224 點
下載積分: 1843 分
在線時間: 23(小時)
注冊時間: 2008-10-26
最后登錄: 2024-09-21
查看wsqjs的 主題 / 回貼
8樓  發表于: 2009-11-12 21:07
1.    按下X020或X003,Y007輸出并自鎖,按下X005后一旦松開,M0輸出1個掃描周期,Y007被斷開。
2.    按下X003,如果Y004有輸出則被斷開,按下X002且X003未按下,使Y004輸出。
3.    一旦Y004有輸出,則Y002被斷開,只有Y004無輸出時按下X001,Y002輸出并自瑣。
4.    同樣一旦Y002有輸出,則Y000被斷開,只有Y024無輸出時按下X000,Y000輸出并自瑣。
充耳不聞
豫莞
級別: 探索解密
精華主題: 0
發帖數量: 39 個
工控威望: 183 點
下載積分: 549 分
在線時間: 35(小時)
注冊時間: 2009-05-25
最后登錄: 2017-04-14
查看豫莞的 主題 / 回貼
9樓  發表于: 2009-11-12 21:41
主要第7之前是怎么工作的,。不大明白!
qlin
學過一點FX型PLC基本知識
級別: 家園常客
精華主題: 0
發帖數量: 537 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的 主題 / 回貼
10樓  發表于: 2009-11-13 17:58
從所給圖片:
    輸入有:X0、X1、X2、X5;
    輸出有:Y0、Y1、Y2、Y3、Y4、Y5、Y7。

從程序上看:
    輸入有:X20、X0、X1、X2、X3、X5;
    輸出有:Y0、Y2、Y4、Y7。

    從輸出Y知道,傳送帶只朝一個方向運轉;從輸入看,X20是起動;而且,X3的接通,也可以起動。
    設開始時,機械臂處于原位(取產品位置),則原位檢測開關X5接通;此時,按下起動按鈕,X20接通,Y7接通并自保。機械臂將產品送至“上段輸送帶”,X0接通,Y0接通,輸送帶運轉、將產品送走(但機械臂如何放下產品,似未示出);機械臂離開原位后,X5斷開。
    此時,機械臂繼續轉動,回至原位后,X5再次接通;M0接通一個周期,使Y7斷開,為下一個工作循環作準備。
    以后,產品經中段輸送帶、下段輸送帶,送到產品箱內。

    之后,按下起動按鈕X20接通、或者是X3接通,又開始下一個循環。
本帖最近評分記錄:
  • 下載積分:+2(豫莞) 熱心助人
  • 僅很早前用過幾次順控編程(PLC),嘿嘿,沒尋找機會
    豫莞
    級別: 探索解密
    精華主題: 0
    發帖數量: 39 個
    工控威望: 183 點
    下載積分: 549 分
    在線時間: 35(小時)
    注冊時間: 2009-05-25
    最后登錄: 2017-04-14
    查看豫莞的 主題 / 回貼
    11樓  發表于: 2009-11-13 19:52
    謝謝樓上,

    終于明白啦!
