  Pico-PLC-FX1N
Raspberry pi Pico PLC 固件技術規格

0.固件版本日志

V1.08
原始ADC0，ADC1添加到D1010，D1011
V1.07
MUL 錯誤已修復
V1.06
計時器錯誤已修復 - 第二次
V1.05
計時器錯誤已修復
V1.04
支持Modbus IO
Y0 - Y6（高電平有效）
V1.02
X8、X9讀取狀態錯誤已修復
支持 Modbus RTU 從站
支持 Modbus RTU 主站
1.硬件

樹莓派 Pico
2.PLC功能兼容性

PLC型號：FX1N/FX1NC
輸入 10 輸入
輸出 7 輸出（高電平有效）
階梯步數：2000步
記憶力：無
RS485 總線：是
RS485功能
Modbus 主站
Modbus從站
模擬輸入 2 輸入
3.如何安裝固件（FX1N固件安裝步驟）

按住 Raspberry pi pico 板上的啟動按鈕，同時將 Raspberry pi pico 板插入計算機的 USB 端口。
然后板將進入閃存驅動器模式。
然后復制文件 Firmware.ino.uf2 并將其放入該驅動器中。
然后 Raspberry pi pico 將重新啟動 1 次。
然后，您的 Raspberry pi pico 將成為 FX1N，準備連接到 GXWork2。
3.1 ADC0 = D1000 模擬輸入，通道0，讀取地址D1000 處的值。 3.2 ADC1 = D1001 模擬輸入，通道1，讀取地址D1001 處的值。

***祝大家使用愉快***

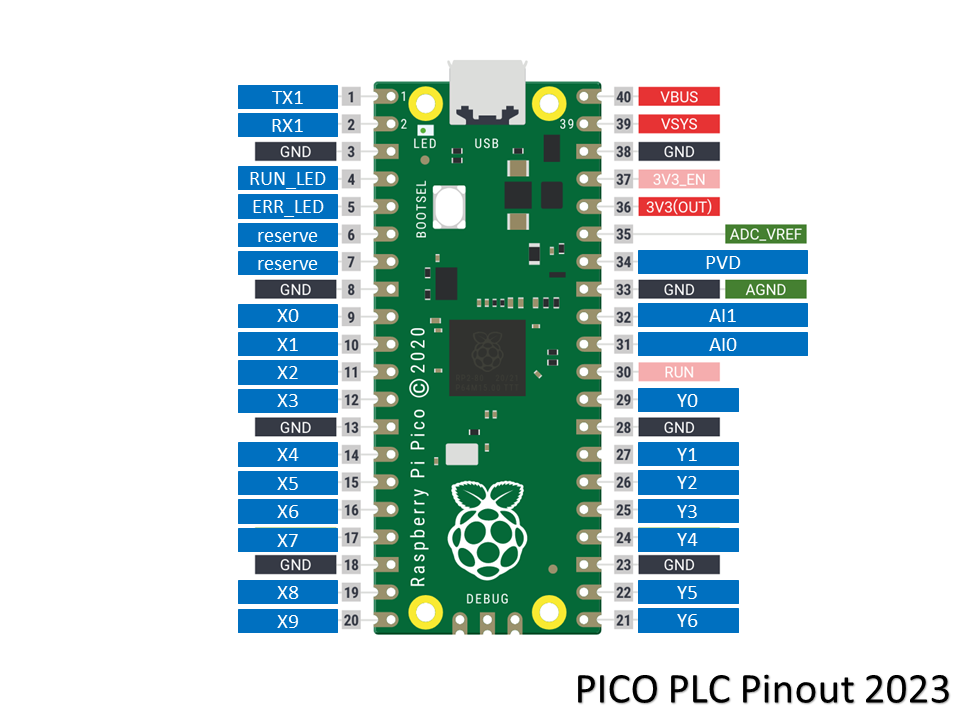

4.PLC輸入端 Pico_PLC_Pinout_2023

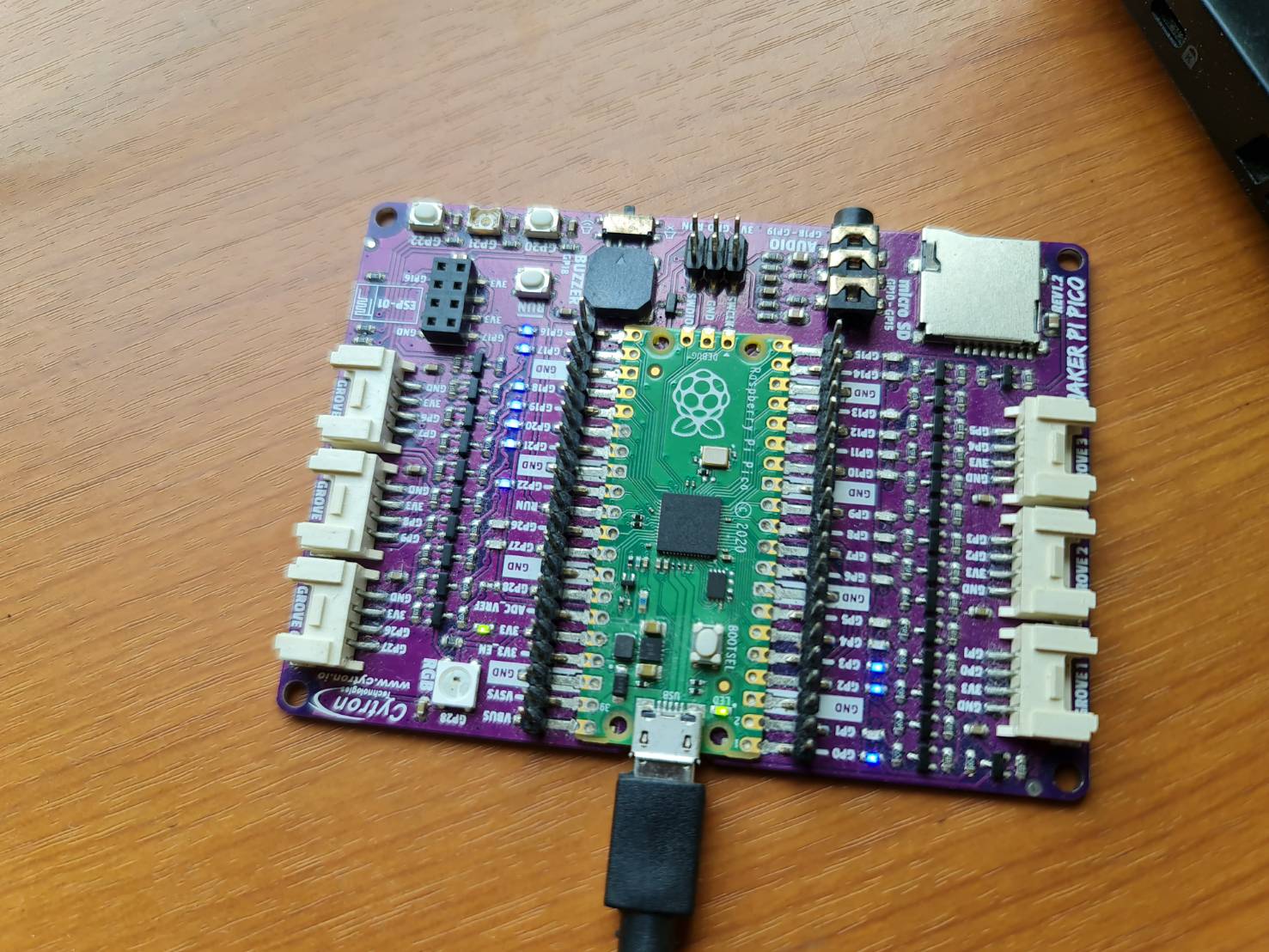

5.推薦板卡1-Cytron Maker PI PICO Cytron_maker

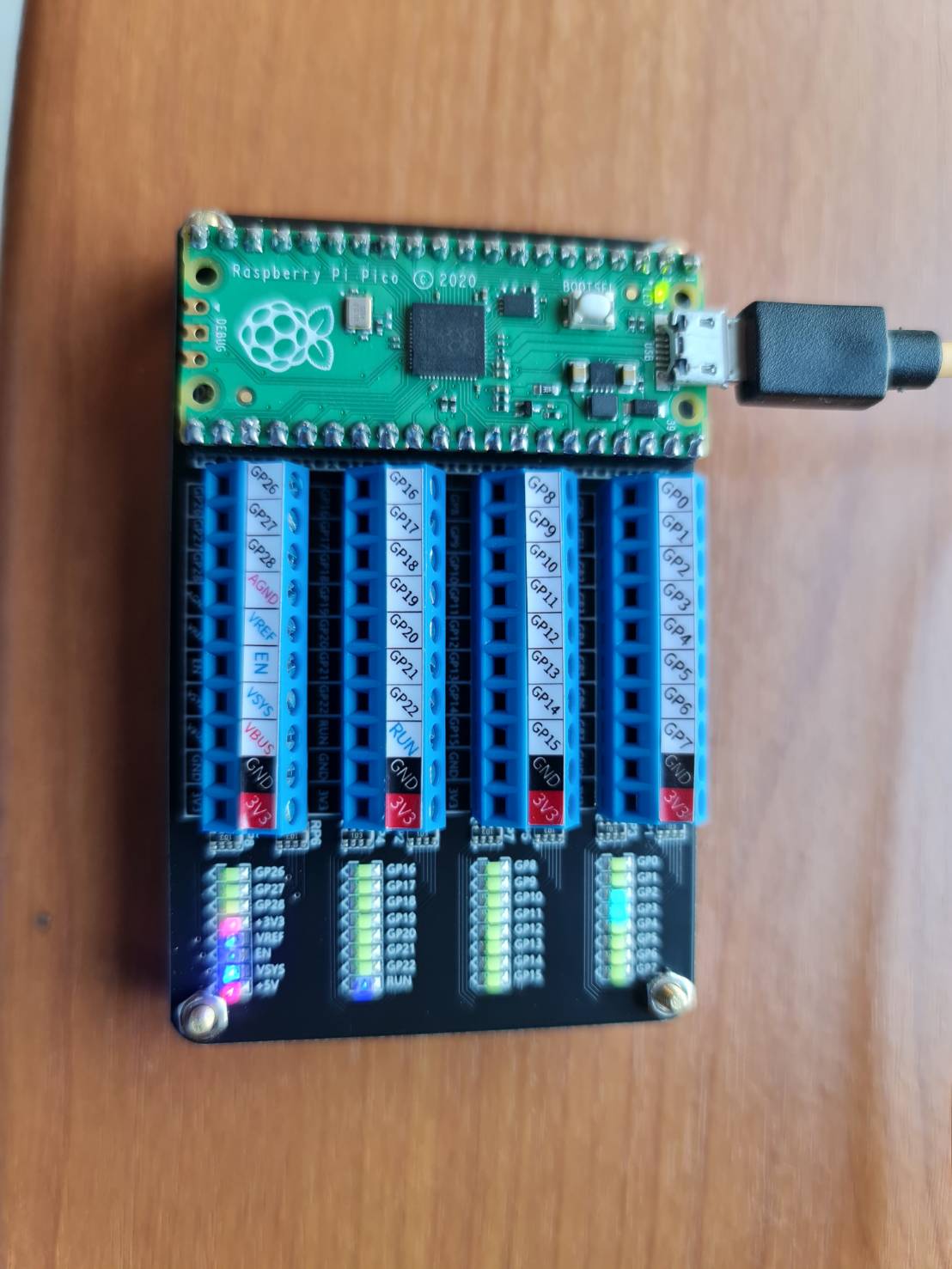

6.推薦板2-Chinese HAT 中文HAT Firmware.ino.1.08.zip (536 K) 下载次数:43




LZ牛逼

啥時候上RP2040，一步到位把網絡功能也做上去~

引用

引用第1樓gxtmdb82164于2024-10-24 17:13發表的  :
LZ牛逼

啥時候上RP2040，一步到位把網絡功能也做上去~

就是拼豆豆上的2040

其實stm32單片機的性價比更高。我學著用的arduino，移植型非常好，僅僅重新定義管教就可以了，如果閣下愿意，可以改用arduino平臺試試。

還有，能直接在圖片上標明引腳號嗎，，比如GP25引腳就是led燈，淘寶上rp2040的板子黑色，紫色的那么多，沒有引腳號要慢慢摸索啊。

合宙air32f103cct6，包郵才4元一片，芯片也好焊接，256K的flash,96k的sram,256MHz跑流水燈浪的飛起，要不要試試，要是這個搞成了，比樹莓派實用多了。順便問一下，閣下用的什么編譯平臺啊？

還有，一般這種兼容fx1n的modbus指令怎么用啊？是rd3a之類改造的嗎？

看不懂，但感覺好NP

多少V供電？是DC 24V嗎

引用

引用樓主402096806于2024-10-24 17:02發表的 自治樹莓派PICO P2020 三菱PLC :
Pico-PLC-FX1N
Raspberry pi Pico PLC 固件技術規格

0.固件版本日志

.......

引用

引用第8樓樂聽海于2024-10-25 08:41發表的  :
多少V供電？是DC 24V嗎

樹莓派是3.3V插電腦上

感謝樓主分享

引用

引用第6樓wsxebjz于2024-10-24 22:01發表的  :
還有，一般這種兼容fx1n的modbus指令怎么用啊？是rd3a之類改造的嗎？

fx1n 只有rs指令 沒有ra3d
