串口觸摸屏+51單片機+三菱變頻器實現MODBUS RTU三級串口通信
介紹串口觸摸屏+51單片機+三菱變頻器實現MODBUS RTU三級串口通信，使用串口屏組態軟件HMImaker設計界面。使用modbus通訊協議。
串口觸摸屏通過rs485串口通訊。支持17寸串口屏觸摸，15寸串口觸摸屏，12寸串口觸摸屏。
//串口1通信參數：
//01、起始位：1位；
//02、數據位：8位；
//03、校驗位：偶校驗；
//04、停止位：1位；
//05、波特率：9600bps；
//06、物理層：RS485；
//07、通信協議：標準MODBUS RTU串口通信協議；
//串口2通信參數：
//01、起始位：1位；
//02、數據位：8位；
//03、校驗位：偶校驗；
//04、停止位：1位；
//05、波特率：9600bps；
//06、物理層：RS485；
//07、通信協議：標準MODBUS RTU串口通信協議；
//程序?qū)崿F(xiàn)功能：
//01、串口1作為上位機MODBUS RTU串口通信從站；
//02、上位機對各變頻器的啟動、停止、寫頻率、讀電壓、讀電流、讀頻率等操作均通過串口1實現；
//03、串口2作為變頻器MODBUS RTU串口通信主站；
//04、串口2對各變頻器的各種寫操作所用的各標志位均通過上位機來操作；
//05、實現了上位機+串口1從站串口2主站+變頻器三級MODBUS RTU串口通信。

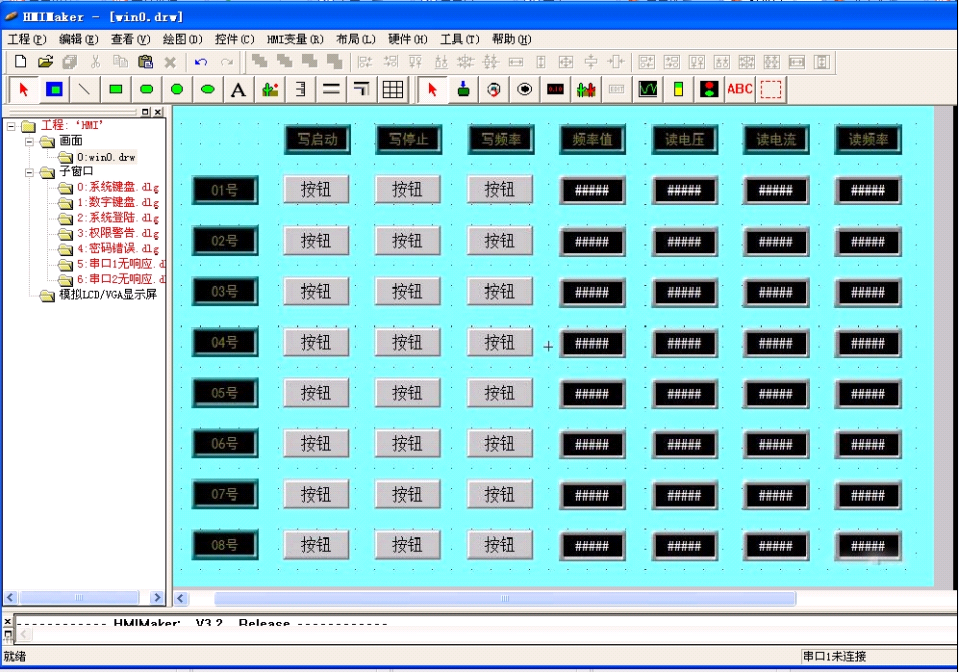

觸摸屏工程截圖如下所示：

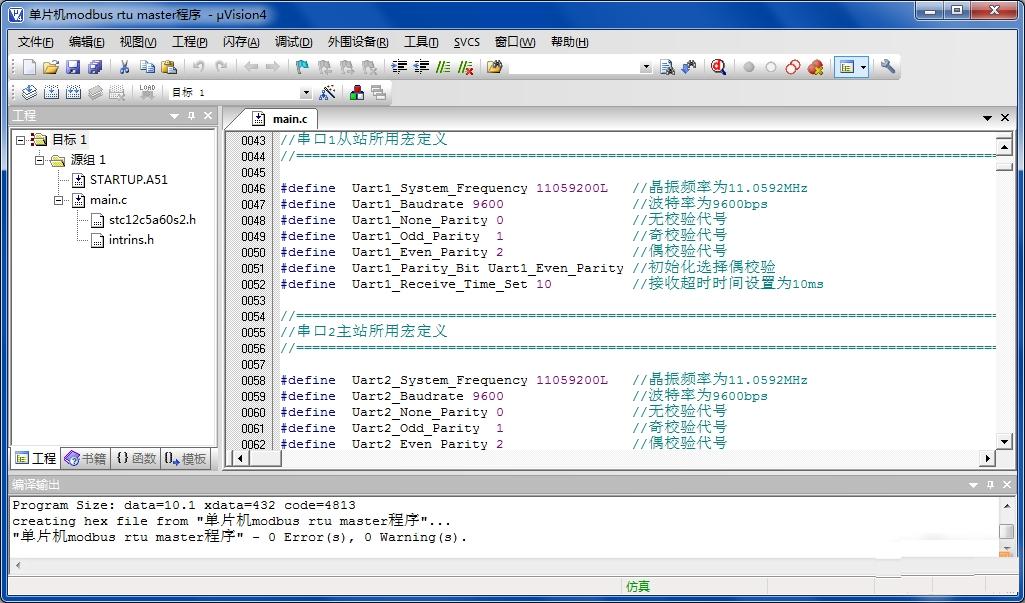

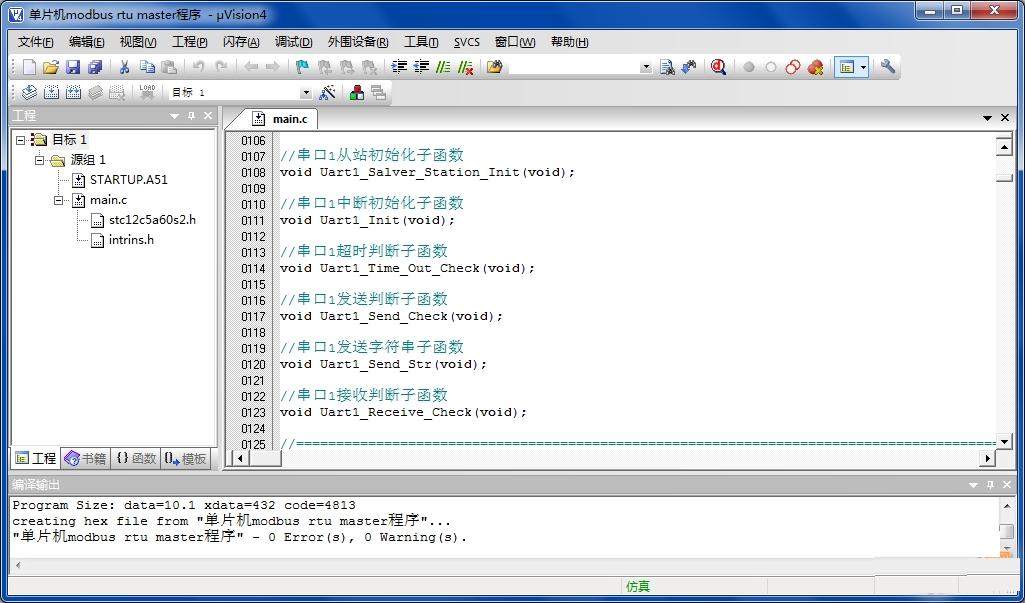

單片機主站程序截圖：

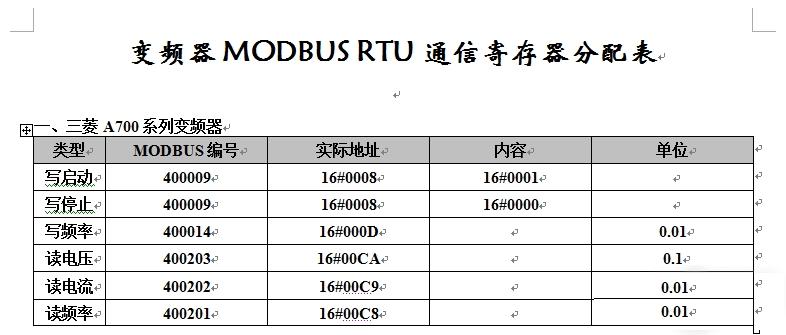

單片機與三菱變頻器通信寄存器一覽表：


串口觸摸屏+51單片機+三菱變頻器實現MODBUS RTU三級串口通信.doc (582 K) 下载次数:200
