描述:PLC問題描述
圖片:
最近開始學習并使用西門子S7-200進行編程,編程時遇到下面問題,經過長時間考慮,也沒能解決,想請論壇里面的高手幫忙指點一下。
問題描述如下:
1、當網絡3里面的I0.1按鈕按下,應該輸出Q0.0,Q2.1,Q0.6,Q1.3,可是最終輸出只有Q1.3,Q2.1。
2、當網絡4里面的I0.0按鈕按下,應該輸出Q0.0,Q2.0,Q0.6,Q1.2,輸出沒有問題。
主PLC的型號為:6ES7-216-2BD23-0XB0。擴展PLC型號為:EM223-223-1PH22-0XA0。
截圖如附件所示,請高手指點一下,如果能解決,不勝感激,謝謝。

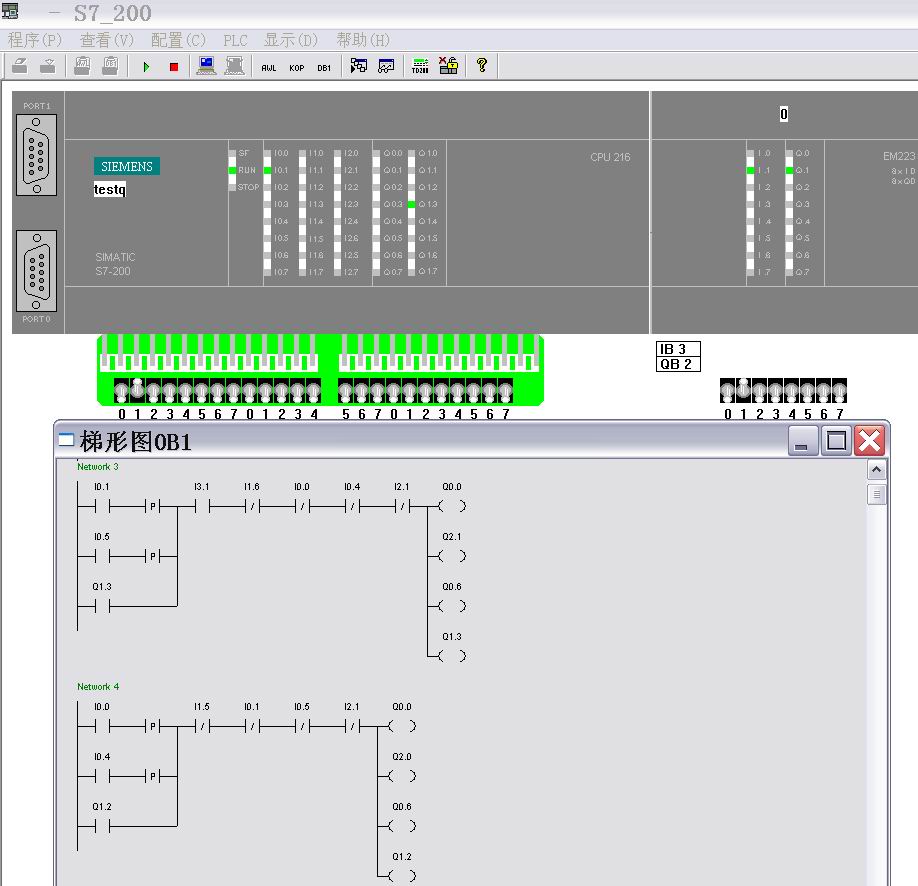

描述:部分梯形圖
附件: testq.rar (3 K) 下載次數:10
網站提示: 請不要用迅雷下載附件,容易出錯
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160640 分
在線時間: 3230(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-18
查看sjm213的 主題 / 回貼
1樓  發表于: 2014-01-11 15:45
Q0.0和Q0.6是很明顯的雙線圈輸出;
這種情況下PLC會按照掃描程序的最后狀態執行輸出,而不理會前面線圈的狀態。
也就是說網絡3中Q0.0和Q0.6確實是有輸出ON了,但因為網絡4中這兩個點又被刷新一次,此時其輸出ON狀態被覆蓋掉了。
解決辦法是用不同的M點進行中轉,在新的網絡段中并聯M點輸出到Q點上。確保整個程序中Q點只被輸出1次。
fight0004
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 120 點
下載積分: 573 分
在線時間: 1(小時)
注冊時間: 2014-01-09
最后登錄: 2014-01-11
查看fight0004的 主題 / 回貼
2樓  發表于: 2014-01-11 15:47
多謝指導,因為新接觸,所以很多知識不到位,我馬上去實驗一下,謝謝。
fight0004
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 120 點
下載積分: 573 分
在線時間: 1(小時)
注冊時間: 2014-01-09
最后登錄: 2014-01-11
查看fight0004的 主題 / 回貼
3樓  發表于: 2014-01-11 15:54
已經解決問題,謝謝指點!~
liuqiang1986
相互交流,相互學習,共同探討。
級別: 家園?
精華主題: 0
發帖數量: 429 個
工控威望: 747 點
下載積分: 2562 分
在線時間: 604(小時)
注冊時間: 2012-02-14
最后登錄: 2024-04-01
查看liuqiang1986的 主題 / 回貼
4樓  發表于: 2014-01-13 08:27
最好用置位和復位都可以了
技術在于積累,學習在于堅持。
sanlihu
吉圓
級別: 論壇先鋒
精華主題: 0
發帖數量: 1204 個
工控威望: 1748 點
下載積分: 7575 分
在線時間: 581(小時)
注冊時間: 2012-08-31
最后登錄: 2025-05-15
查看sanlihu的 主題 / 回貼
5樓  發表于: 2014-01-13 09:15
沒理解PLC掃描工作原理
