本文是上位機通過Mobus協議緩存方式采用埃和智能網關IGT-DSER，讀寫羅克韋爾(AB)PLC的案例。
IGT-DSER智能網關是一款不用編程即可實現PLC設備對接SQL數據庫、MES等系統平臺的設備，同時也支持將PLC原廠協議轉為Mobus協議，支持ModbusTCP(網絡通訊)和ModbusRTU(串口通訊)的從站。

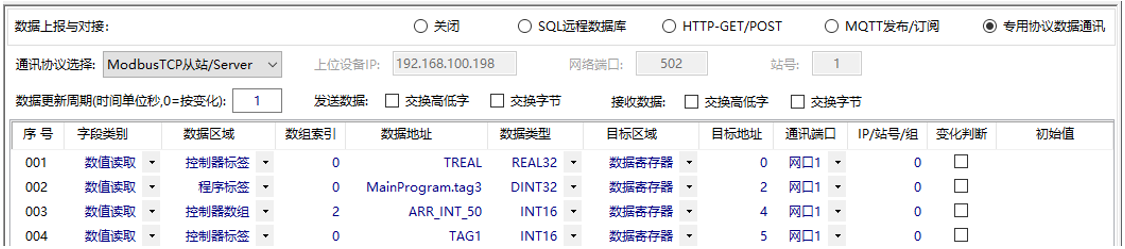

上圖中序號001是PLC內名稱為‘TREAL’的REAL類型的控制器標簽，對應到Modbus地址的HR0(400001)；
序號002是PLC內程序名稱為‘MainProgram’的DINT類型的程序標簽，標簽名稱為‘tag3’，對應到Modbus地址的HR2(400003)；
序號003是名稱為‘ARR_INT_50’的INT類型的控制器標簽數組，取該數組中的第2個INT，對應到Modbus地址的HR4(400005)；
序號004是PLC內名稱為‘TAG1’的INT類型的控制器標簽，對應到Modbus地址的HR5(400006)；

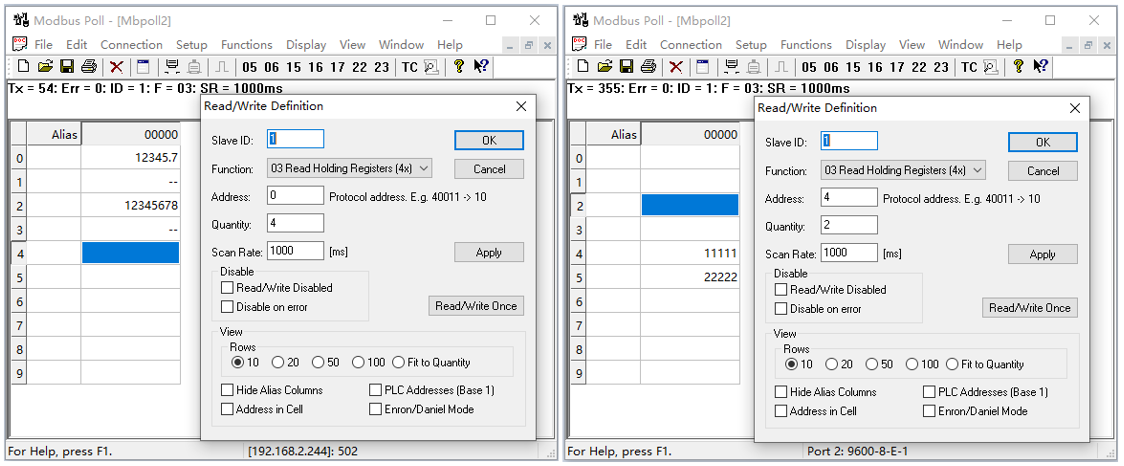

參數設置完成后下載重啟后，即可通過上位機主站軟件進行測試，以下是通過Modbus Poll的軟件測試設置和測試的截圖：
相關資料軟件手冊案列：
PLC設備數據采集與協議轉換.rar (4790 K) 下载次数:65
