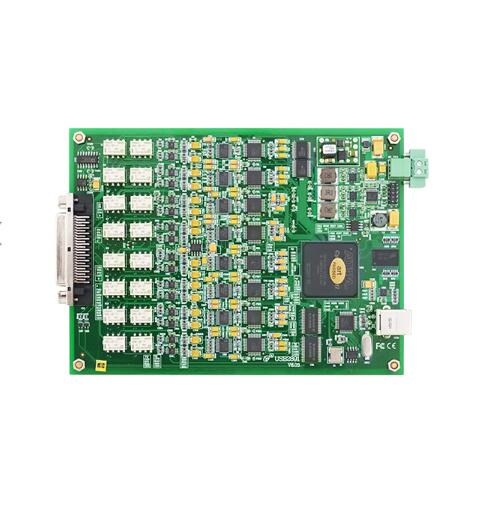

圖片：
阿爾泰科技16通道USB 2.0總線數據采集模塊—USB2891。USB2891支持16位分辨率及16通道同步采樣，采樣頻率高達1MS/s采樣率，搭配64M DDR2緩存設計，可確保長時間連續執行數據采集時零數據遺失。USB2891為目前市面上支持16通道同步采集并達到1MS/s采樣率的USB接口數據采集模塊中，唯一一款可支持USB端口供電的產品，其兼具高采樣率、高動態性能與即插即用便利性的產品特性，可廣泛適用于各種便攜式及外接擴展量測應用，方便實用。
阿爾泰科技USB2891提供優異的動態性能表現，16通道同步高達1 MS/s采樣，仍可提供16位的轉換精度，硬件內建64MDDR2緩存設計，16通道16芯片獨立工作。USB2891板載參考電壓，不需外接儀器即可完成自動校準功能，差分方式接入減低環境因素干擾，輕易提升數據采集正確性。
為了應對多變的測試環境及條件，USB2891支持彈性的外部數字（DTR）或模擬信號觸發源（ATR）及完整的觸發模式（中間觸發，后觸發，預觸發，硬件延時觸發）和觸發方向（下降沿觸發，上升沿觸發，上下邊沿均觸發），并能有效抵抗場域干擾，避免在接地不良的量測環境所產生的噪聲干擾情況，提升量測系統穩定性。
此外，阿爾泰科技USB2891提供完整的配件，包含可鎖定的SCSI連接線，可提高便攜式使用的加固性和穩定性。精美的外殼設計，除方便攜帶外，還可用于導軌安裝或壁掛使用。并支持Windows、LabVIEW RT等操作系統及兼容于第三方軟件如LabVIEW、VB、VC、VC++、LabWindows等平臺編程。另外，通過USB2891阿爾泰高級測控演示系統免費開發軟件，使用者無需編寫任何程序，便可以直接操作及測試USB2891數據采集模塊。
※AD概述
模塊型號：USB2891
轉換精度：16位（Bit）
輸入量程：±10V ±5V 0~10V 0~5V
采樣頻率：1MS/s （注釋：各通道實際采樣速率=采樣速率（同步采集））
物理通道數：16通道同步
存儲器深度：6M字DDR2存儲器
每通道存儲深度：4MB
支持多卡同步
轉換器類型：AD7671
模擬量輸入方式：差分模擬輸入
通道切換方式：
16通道16芯片獨立工作
數據讀取方式：USB2.0
觸發模式：中間觸發 后觸發 預觸發 硬件延時觸發
觸發源：軟件觸發 ATR觸發 DTR觸發（用于多卡同步）
觸發方向：下降沿觸發 上升沿觸發 上下邊沿均觸發
觸發電平：-10V~10V
觸發源DTR輸入范圍：標準TTL電平
軟件自動校準
程控放大器類型：默認為AD8251，兼容AD8250 AD8253
程控增益：1，2，4，8倍（AD8251）或1 ，2， 5， 10被（AD8250）或1，10，100，1000（AD8253）
模擬輸入阻抗：10M歐
AD轉換時間：≤1.25us
非線性誤差：±4LSB（最大）
系統測量精度：0.01%
工作溫度范圍：0度~+50度
存儲溫度范圍：-20度~+70度
板卡功耗：12V ，9W（典型）
