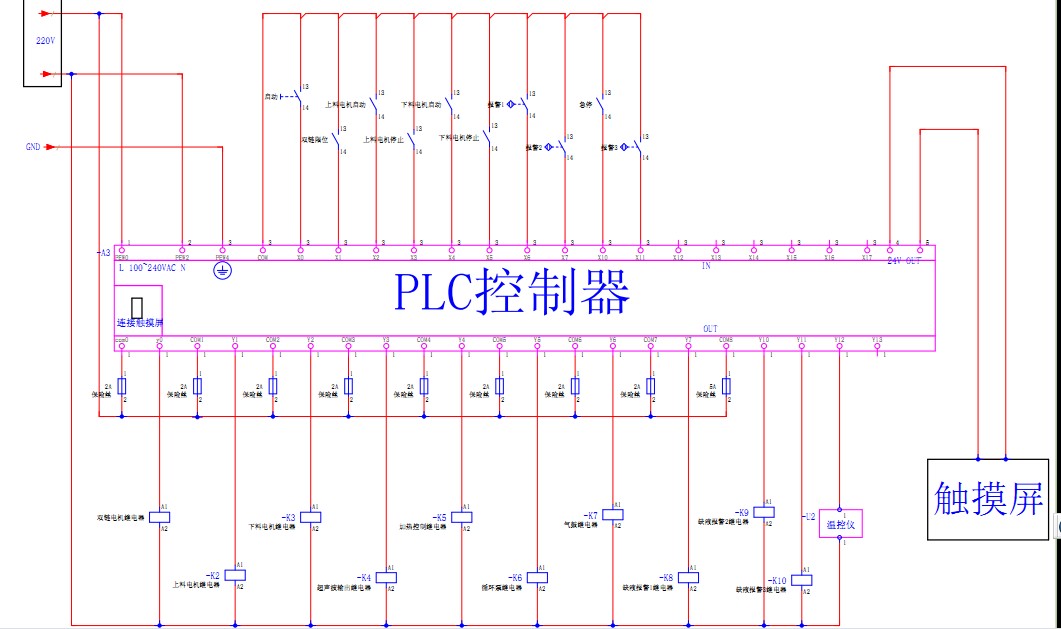

請大家指教，看看哪里有問題！？
還有一個問題，請教大家是EPLAN軟件自動生成連線編號的http://www.huaxinqs.com/read-gktid-120584.html
PLC原理圖.pdf (144 K) 下载次数:522

輸入的線不應該那么接把。

觸摸屏的電源，一般不從PLC取得。

至于輸入側，NPN,還是PNP，要看具體的品牌和型號的。

輸入點應該接24v輸出的一端，com接24v輸出另一端。觸摸屏應該單獨供電。

1.輸入沒問題，只是不知輸出是什么型式的，若是晶體管輸出帶不動200V的負載吧。
2.觸摸屏電源一般不會從PLC取得，PLC24V電源通常只是供傳感器用的。
3.溫控儀不接在PLC輸出上，因?yàn)闇乜貎x本身能自己工作。溫控儀是用來控制加熱棒的加棒狀態的，需要配有熱電偶檢測溫度。若是熱電偶斷線或溫度過高降低超出了設定范圍值的話會有兩個到三個輸出（開關輸出），可以作為PLC輸入，用作溫度檢監測用。

1樓 應該怎么接呢？請指教！

1樓 應該怎么接呢？
2樓 能說下原因么？我用的是豐煒（VIGOR VH系列的PLC）
3樓 這個PLC輸入點內部有24V電源，是PLC提供的，我在輸入還想接上有緣輸入是不是也要提供外接的24V電源呢？
4樓 輸出是繼電器形式的，感謝您對溫控儀方面提出的見解

非常感謝各位的指教！本人新手 還需要大家多多的幫助！

研究研究

路過看看，同意２樓的說法

如果plc的電源容量夠的話，我想是可以從plc取24v的電源。

HMI一般不考慮接在PLCDC24V。要考慮PLC內部DC24V容量
輸入的信號建議用PLC自身的24VDC

如果是繼電器輸出的話沒有什么問題，就是觸摸屏的電源應該是單獨的，plc自帶的電源一般容量較小
