fengbingyuan
合作共贏
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 269 點
下載積分: 857 分
在線時間: 430(小時)
注冊時間: 2008-04-03
最后登錄: 2025-04-12
查看fengbingyuan的 主題 / 回貼
樓主  發表于: 2010-07-15 22:39

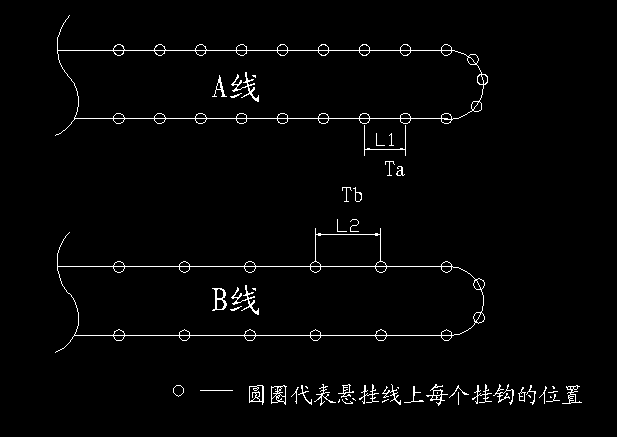

如圖, A線,B線分別代表兩條懸掛鏈線,分別由1臺變頻器+1個馬達帶動運行,每個圓圈代表掛鉤的位置,因為工藝要求,其中L1不等于L2。為了讓兩條懸掛鏈線運行時,每個圓圈代表的掛鉤走到下一掛鉤位置所需的時間Ta、Tb (簡稱步距時間)要一樣,需要A線變頻器與B線的變頻器的運行頻率不相等(分別用Fa與Fb表示),會成一定的比例關系(如Fa/Fb=K,K為常數)。
     需要解決的問題是,當兩條懸掛鏈線經過一段時間的運行后,其中的A線或B線或A、B兩線都會因為鏈條松緊或其他一些機械的原因,速度會變慢,造成Fa/Fb不再等于K了,致使每兩個掛鉤所傳送的時間Ta不等于Tb 。

控制要求:(1)要時刻保證步距時間Ta=Tb;
          (2)當工人需要改變生產節拍時,只需要在B線變頻器面板上調節B線馬達運行頻率(即改變了B線的步距時間Tb),A線的變頻器自動跟隨,輸出相應頻率以保證兩懸掛鏈線的Ta=Tb。


請問各位大蝦,要怎樣做才能實現以上功能?需要用到哪些東西?望大家指教,謝謝!!!
[ 此帖被fengbingyuan在2010-07-15 23:27重新編輯 ]
chenlf
級別: 家園常客
精華主題: 0
發帖數量: 246 個
工控威望: 529 點
下載積分: 536 分
在線時間: 1154(小時)
注冊時間: 2007-07-04
最后登錄: 2025-05-14
查看chenlf的 主題 / 回貼
1樓  發表于: 2010-07-16 08:06
這兩條線可否走走停停達到Ta=Tb
huaihuai
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看huaihuai的 主題 / 回貼
2樓  發表于: 2010-07-16 08:45
可以來問我、、、、專業涂裝自動化13689585935
yahzubao08
級別: 略有小成
精華主題: 0
發帖數量: 104 個
工控威望: 414 點
下載積分: 483 分
在線時間: 194(小時)
注冊時間: 2009-08-27
最后登錄: 2018-04-24
查看yahzubao08的 主題 / 回貼
3樓  發表于: 2010-07-16 12:47
這個一般與鏈條或者其它機械沒有關系,
其實是兩個馬達的實際輸出與理論值有誤差造成的,
其實現的方法與雙變頻枕式包裝機的方法應是一致的,實現起來應較后者容易,
即一個馬達轉速為參照,另一個馬達對應轉速加適當微調量。
fengbingyuan
合作共贏
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 269 點
下載積分: 857 分
在線時間: 430(小時)
注冊時間: 2008-04-03
最后登錄: 2025-04-12
查看fengbingyuan的 主題 / 回貼
4樓  發表于: 2010-07-16 12:51
引用
引用第1樓chenlf于2010-07-16 08:06發表的  :
這兩條線可否走走停停達到Ta=Tb

這兩條線是一直都是運行的,不允許走走停停達到Ta=Tb。

不知道應該怎樣實現啊,請大家指點!謝謝。
chenlf
級別: 家園常客
精華主題: 0
發帖數量: 246 個
工控威望: 529 點
下載積分: 536 分
在線時間: 1154(小時)
注冊時間: 2007-07-04
最后登錄: 2025-05-14
查看chenlf的 主題 / 回貼
5樓  發表于: 2010-07-16 14:27
b線不停的走,a線追,也就是a線要走走停停(或者快慢快慢),結果是同時間a線b線走的掛鉤是一樣多。這樣不知行不行?
[ 此帖被chenlf在2010-07-16 15:00重新編輯 ]
fengbingyuan
合作共贏
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 269 點
下載積分: 857 分
在線時間: 430(小時)
注冊時間: 2008-04-03
最后登錄: 2025-04-12
查看fengbingyuan的 主題 / 回貼
6樓  發表于: 2010-07-16 17:08
引用
引用第5樓chenlf于2010-07-16 14:27發表的  :
b線不停的走,a線追,也就是a線要走走停停(或者快慢快慢),結果是同時間a線b線走的掛鉤是一樣多。這樣不知行不行?


b線不停的走,a線追,也就是a線要走走停停(或者快慢快慢)也可以,只要能保證(1)Ta=Tb(步距時間)一樣。(2)B線速度改變后,A線自動跟隨調節,達到Ta=Tb(步距時間)一樣。
chenlf
級別: 家園常客
精華主題: 0
發帖數量: 246 個
工控威望: 529 點
下載積分: 536 分
在線時間: 1154(小時)
注冊時間: 2007-07-04
最后登錄: 2025-05-14
查看chenlf的 主題 / 回貼
7樓  發表于: 2010-07-16 17:45
如果這樣應該可以解決,要是要B線速度改變后,A線自動跟隨調節。那就要增加上位機來運算了。成本就高些。不自動調節的話用兩個電眼和幾個繼電器就行了。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的 主題 / 回貼
8樓  發表于: 2010-07-16 17:51
這個問題我是這樣理解:先把A線(也可以是B線)主為主驅,主驅的速度進行不斷的計算。然后把這個值送到B驅。
速度的計算可以用二個開關(定距),主驅運行在二開關的時間,得到一個變化的速度值加修正值(使它得到掛件的同步)給B驅。原理需要變頻控制。
chenlf
級別: 家園常客
精華主題: 0
發帖數量: 246 個
工控威望: 529 點
下載積分: 536 分
在線時間: 1154(小時)
注冊時間: 2007-07-04
最后登錄: 2025-05-14
查看chenlf的 主題 / 回貼
9樓  發表于: 2010-07-16 17:55
我覺得樓主想得太復雜了。
fengbingyuan
合作共贏
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 269 點
下載積分: 857 分
在線時間: 430(小時)
注冊時間: 2008-04-03
最后登錄: 2025-04-12
查看fengbingyuan的 主題 / 回貼
10樓  發表于: 2010-07-16 18:27
引用
引用第8樓wwcwwc于2010-07-16 17:51發表的  :
這個問題我是這樣理解:先把A線(也可以是B線)主為主驅,主驅的速度進行不斷的計算。然后把這個值送到B驅。
速度的計算可以用二個開關(定距),主驅運行在二開關的時間,得到一個變化的速度值加修正值(使它得到掛件的同步)給B驅。原理需要變頻控制。

按朋友這樣控制,是讓兩條線的速度達到一樣的速度吧?我的要求是要兩線的速度以一定的比列運行啊,這兩條線的運行速度并不相等的啊,這好象有點不一樣吧。
fengbingyuan
合作共贏
級別: 略有小成
精華主題: 0
發帖數量: 219 個
工控威望: 269 點
下載積分: 857 分
在線時間: 430(小時)
注冊時間: 2008-04-03
最后登錄: 2025-04-12
查看fengbingyuan的 主題 / 回貼
11樓  發表于: 2010-07-16 18:32
引用
引用第7樓chenlf于2010-07-16 17:45發表的  :
如果這樣應該可以解決,要是要B線速度改變后,A線自動跟隨調節。那就要增加上位機來運算了。成本就高些。不自動調節的話用兩個電眼和幾個繼電器就行了。

要自動調節的啊。除了用PLC,還要用到什么東西,要不要特殊模塊、編碼器之類?能不能具體說一下你的思路?

不勝感激!
