有ABCD三個風機，觸摸屏上可以任意排序，比如A可以是一號可以是二號也可以是三號也可以是四號，BCD同理，現在要求一號風機開10秒停5秒，然后二三四號依次運行，如果是A是一號B是二號，C是三號，D是四號這樣固定好了可以寫出來，但是ABCD是任意排序的，如果下一次ABCD排序成2341，這樣應該怎么寫，plc是三菱的

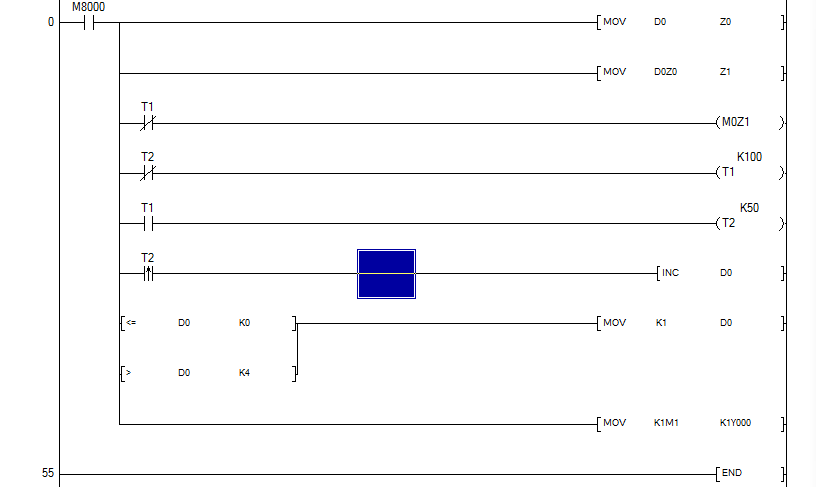

每一個電機在觸摸屏上已編號，程序中需要比較編號，從一到四執行就可以了。

變址

程序里就 M0 一號風機  M1 二號風機  M2三號風機  M3四號風機
屏幕上  D0_定義Y0是幾號風機   D1_Y1     D2_Y2  D3_Y3


LD M8000  MOV D0 Z0
LDM0Z0 OUT Y0

LD M8000  MOV D1 Z0
LDM0Z0 OUT Y1

LD M8000  MOV D2 Z0
LDM0Z0 OUT Y2

LD M8000  MOV D3 Z0
LDM0Z0 OUT Y3

引用

引用第3樓18857713026于2024-03-24 15:04發表的  :
程序里就 M0 一號風機  M1 二號風機  M2三號風機  M3四號風機
屏幕上  D0_定義Y0是幾號風機   D1_Y1     D2_Y2  D3_Y3


LD M8000  MOV D0 Z0
.......

你這程序有問題呀

程序僅供參考

三菱任意序號啟動，停止延時(FX3U)_嗶哩嗶哩_bilibili
https://www.bilibili.com/video/BV1nH4y1p7pq/

引用

引用第4樓fxe2008于2024-03-25 09:09發表的  :

你這程序有問題呀

什么問題  ？？？ ？？？？？？？？？？？？？
D0 =0      Y0 = M0
D0 =1      Y1 = M1
D0 =2      Y2 = M2
D0 =3      Y3 = M3
???????????????????   不會為什么Y0沒亮吧    你看看對應M亮了嗎   不要問這么******的問題

引用

引用第6樓18857713026于2024-03-25 11:13發表的  :


什么問題  ？？？ ？？？？？？？？？？？？？
D0 =0      Y0 = M0
D0 =1      Y1 = M1
.......

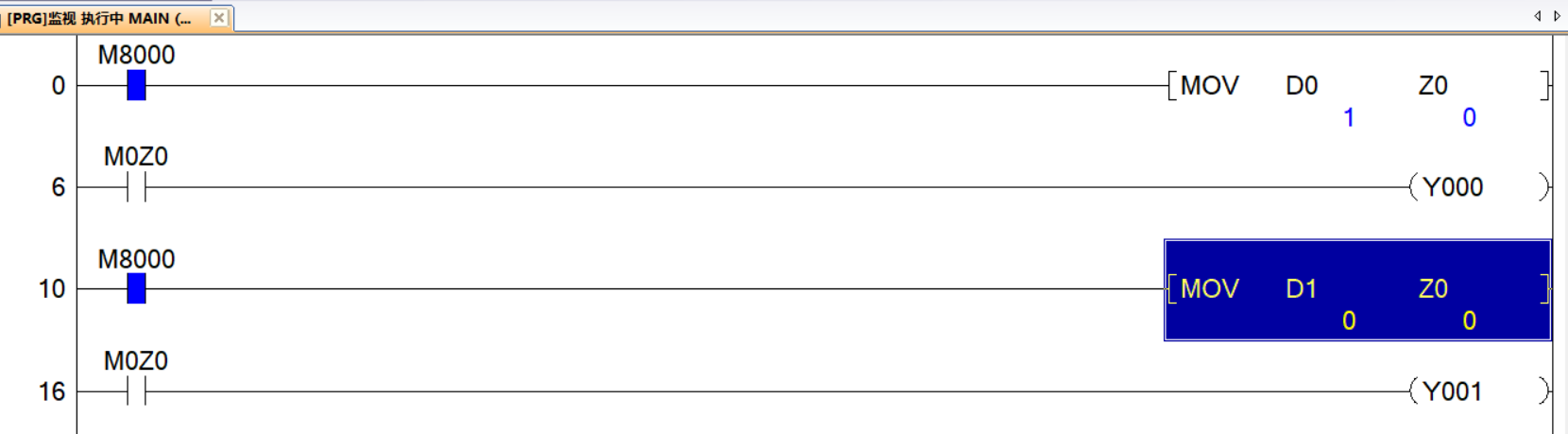

你沒發現我發的圖片上DO=1的時候，Z0數值沒有變嗎。你模擬下看看，可能和PLC有關系，我選的是FX3U的

引用

引用第7樓fxe2008于2024-03-25 14:15發表的  :

你沒發現我發的圖片上DO=1的時候，Z0數值沒有變嗎。你模擬下看看，可能和PLC有關系，我選的是FX3U的

？？？？？？？？？？？？？
PLC是順序更新啊
你能看到當然是 Z0的最后一次狀態啊
你D1 = 0   D0不管等于多少   Z0永遠是0啊

按道理， 這里有個數據結構 ， 叫做隊列， 也就是先進先出 。   可以自己實現隊列算法，如果有現成的也可以。

簡單的可以如下，不算隊列算法，具體的啟停邏輯，我下面是不對的啊.

把 A/B/C/D 用數字1/2/3/4  分別放到存儲器   D1,D2,D3,D4 中，標識這四個風機。  多的話用數組和循環，比如100個風機。    Y1 Y2 Y3 Y4 表示輸出。

第一步要設置  D0 D1 D2 D3的值。   比如2341;  /  1234 /  3412/      step的轉換條件 就是 時間到  step：=step+1;
case  step of
1 ：

IF  D1=1  THEN
Y1:=TRUE;  //  Y1通10S 停2s
ELSE IF D1=2 THEN
Y2:=TRUE; //  Y2通10S 停2s
ELSE IF D1=3 THEN
Y3:=TRUE; //  Y3通10S 停2s
ELSE IF D1=4 THEN
Y4:=TRUE; //  Y4通10S 停2s
END IF;

2 ：

IF  D2=1  THEN
Y1:=TRUE;
ELSE IF D2=2 THEN
Y2:=TRUE;
ELSE IF D2=3 THEN
Y3:=TRUE;
ELSE IF D2=4 THEN
Y4:=TRUE;
END IF;


3:

4：

end case;

可以參考，能監控當前運行風機編號，狀態，以及加了停止動作
VAR
    TimerRun : TON;         // 運行計時器
    TimerStop : TON;        // 停止計時器
    FanState : ARRAY[1..4] OF BOOL; // 風機狀態數組（TRUE-運行，FALSE-停止）
    CurrentFan : INT;       // 當前運行的風機編號（1-A，2-B，3-C，4-D）
    FanOrder : ARRAY[1..4] OF INT := [1, 2, 3, 4]; // 風機排序數組，可以修改排序
    EmergencyStop : BOOL;   // 緊急停止按鈕狀態
    SafetyInterlock : BOOL; // 安全聯鎖狀態
END_VAR

//初始化
IF NOT TimerRun.Q AND NOT TimerStop.Q AND NOT EmergencyStop AND SafetyInterlock THEN
    FOR i := 1 TO 4 DO
        FanState := FALSE; // 所有風機初始狀態為停止
    END_FOR;
    CurrentFan := FanOrder[1]; // 根據風機排序數組確定起始風機
    TimerRun(IN:=TRUE, PT:=T#10s); // 設置運行計時器為10秒
END_IF

// 風機運行邏輯
IF NOT EmergencyStop AND SafetyInterlock THEN
    IF TimerRun.Q THEN
        // 當前風機正在運行或即將運行
        IF NOT FanState[CurrentFan] THEN
            // 啟動當前風機
            FanState[CurrentFan] := TRUE;
            // 這里加入控制當前風機啟動的代碼
        END_IF
    ELSE
        // 運行時間到，停止當前風機
        FanState[CurrentFan] := FALSE;
        // 這里加入控制當前風機停止的代碼
        TimerStop(IN:=TRUE, PT:=T#5s); // 設置停止計時器為5秒
    END_IF

    IF TimerStop.Q THEN
        // 停止時間到，切換到下一個風機
        CurrentFan := FanOrder[(CurrentFan MOD 4) + 1]; // 根據風機排序數組循環風機編號
        TimerRun(IN:=TRUE, PT:=T#10s); // 重置運行計時器為10秒
    END_IF
ELSE
    // 緊急停止或安全聯鎖斷開，停止所有風機
    FOR i := 1 TO 4 DO
        FanState := FALSE;
    END_FOR;
    TimerRun(IN:=FALSE); // 停止運行計時器
    TimerStop(IN:=FALSE); // 停止停止計時器
END_IF
