gz068909
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 288 點
下載積分: 1017 分
在線時間: 71(小時)
注冊時間: 2017-12-23
最后登錄: 2025-05-05
查看gz068909的 主題 / 回貼
樓主  發表于: 2022-06-27 21:19
圖片：
各位大佬
電源開關線標號過后L13 N13編號  為什么過了KM1就變成了L130 N130  為什么不是L14 N14或者L15 N15這是什么規律呢
小弟小白一枚  請教各位大佬指教一下 萬分感謝
每天學習一點點
木林森
級別: 工控俠客
精華主題: 0
發帖數量: 347 個
工控威望: 2415 點
下載積分: 697 分
在線時間: 233(小時)
注冊時間: 2020-08-16
最后登錄: 2025-05-10
查看木林森的 主題 / 回貼
1樓  發表于: 2022-06-28 09:13
你把它想象成目錄樹，一級目錄下包含二級目錄，同一分支下的都是這個分支的子目錄
本帖最近評分記錄：
  • 下載積分:+1(小白來巡山嘍) 真誠感謝！
  • 下載積分:+2(gz068909) 好的 謝謝
    不知道叫啥啊
    不恥下問
    級別: 略有小成
    精華主題: 0
    發帖數量: 388 個
    工控威望: 479 點
    下載積分: 2221 分
    在線時間: 303(小時)
    注冊時間: 2022-04-28
    最后登錄: 2025-04-11
    查看不知道叫啥啊的 主題 / 回貼
    2樓  發表于: 2022-06-28 09:23
    你可以理解成為一個家族的人，都是一個姓，名字不同而已，都是姓一個姓氏。同一條線路下，經過開關或元器后狀態不同就要用新的編號來表示這一段線路，以區分
    本帖最近評分記錄：
  • 下載積分:+2(gz068909) 好的 謝謝回答 學到啦
    pretco123
    不為失敗找理由，只為成功找方法
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 2483 個
    工控威望: 1779 點
    下載積分: 83784 分
    在線時間: 1529(小時)
    注冊時間: 2008-04-15
    最后登錄: 2024-12-31
    查看pretco123的 主題 / 回貼
    3樓  發表于: 2022-06-28 15:02
    無論怎么標注，你可以這樣理解：在電源母線出來第一線就LN,每個分支代表不同的回路，每每經過一個器件就分別依次是組合L1N1L2N2，L3N3L4N4，L5N5。L11N11,L21N21,L31N31,。L12N12,。L13。L14。。編號的作用主要是區別每一路功能控制回路，編號也有好幾種不同的組合方式，主要是你知道是怎么編制的就行例如，第一回路是電源控制回路，第二回路是PLC模塊，每三回路是220/24V直流穩壓，第四是變頻器控制。第五是電機調速控制回路等等
    本帖最近評分記錄：
  • 下載積分:+3(gz068909) 嗯嗯 謝謝 長知識啦
    qq123712326
    123712326@qq.com
    級別: 探索解密
    精華主題: 0
    發帖數量: 97 個
    工控威望: 153 點
    下載積分: 3772 分
    在線時間: 19(小時)
    注冊時間: 2022-05-12
    最后登錄: 2023-02-25
    查看qq123712326的 主題 / 回貼
    4樓  發表于: 2022-06-29 09:27

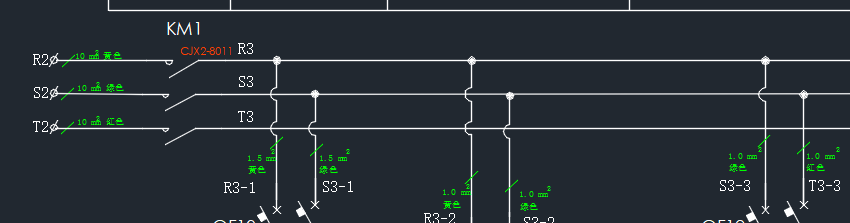

    圖片：
    個人覺得變成N14比較容易理解 直接變成L130確實讓人有疑問，
    本帖最近評分記錄：
  • 下載積分:+2(gz068909) 就是呀 不好理解
    • 以中華智能制造崛起而奮斗不息，以中華千年文化崛起而止于至善
    luanlin
    級別: 略有小成
    精華主題: 0
    發帖數量: 13 個
    工控威望: 482 點
    下載積分: 307 分
    在線時間: 36(小時)
    注冊時間: 2021-11-25
    最后登錄: 2025-05-09
    查看luanlin的 主題 / 回貼
    5樓  發表于: 2022-06-30 09:23
    那為什么L130 N130過濾波器沒有降級而是用的L131 N131
    引用
    引用第1樓木林森于2022-06-28 09:13發表的  :
    你把它想象成目錄樹，一級目錄下包含二級目錄，同一分支下的都是這個分支的子目錄
    哼哼小豬
    級別: 家園常客
    精華主題: 0
    發帖數量: 309 個
    工控威望: 593 點
    下載積分: 11878 分
    在線時間: 146(小時)
    注冊時間: 2021-12-30
    最后登錄: 2025-05-08
    查看哼哼小豬的 主題 / 回貼
    6樓  發表于: 2022-06-30 13:13
    引用
    引用第5樓luanlin于2022-06-30 09:23發表的  :
    那為什么L130 N130過濾波器沒有降級而是用的L131 N131

    這個沒必要糾結，個人的標記的習慣，只要不重復就可以，人家解釋的已經很清楚了，線號沒有硬性的規格要求，只是方便調試查修。
    本帖最近評分記錄：
  • 下載積分:+3(gz068909) 學到啦
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11749 個
    工控威望: 19142 點
    下載積分: 13874 分
    在線時間: 2760(小時)
    注冊時間: 2013-01-31
    最后登錄: 2025-05-09
    查看往事如風的 主題 / 回貼
    7樓  發表于: 2022-07-01 15:13
    線號分配有時在跨越點會空出一些數字點留作后續增加備用
    三人行者必有我師 ，擇其善者而從之
    古林電氣
    級別: 略有小成
    精華主題: 0
    發帖數量: 15 個
    工控威望: 298 點
    下載積分: 813 分
    在線時間: 114(小時)
    注冊時間: 2009-11-27
    最后登錄: 2025-04-30
    查看古林電氣的 主題 / 回貼
    8樓  發表于: 2022-07-01 15:48
    這個大概是日系圖紙，左邊從上到下，有數字標注的，12,13各自對應一組平行區域。
    本帖最近評分記錄：
  • 下載積分:+1(gz068909) 就是日系的
    gz068909
    級別: 略有小成
    精華主題: 0
    發帖數量: 144 個
    工控威望: 288 點
    下載積分: 1017 分
    在線時間: 71(小時)
    注冊時間: 2017-12-23
    最后登錄: 2025-05-05
    查看gz068909的 主題 / 回貼
    9樓  發表于: 2022-07-01 16:31
    引用
    引用第5樓luanlin于2022-06-30 09:23發表的  :
    [b那為什么L130 N130過濾波器沒有降級而是用的L131 N131

    我也想問問 標識有點不太好理解
    每天學習一點點
    陽春節拍
    級別: 略有小成
    精華主題: 0
    發帖數量: 137 個
    工控威望: 202 點
    下載積分: 742 分
    在線時間: 52(小時)
    注冊時間: 2022-03-24
    最后登錄: 2025-05-03
    查看陽春節拍的 主題 / 回貼
    10樓  發表于: 2022-07-01 16:34
    你這夠好了，有些線號幾乎是沒有任何意義，但人能做到每根線都有唯一線號
    zwjqd001
    級別: 略有小成
    精華主題: 0
    發帖數量: 161 個
    工控威望: 200 點
    下載積分: 891 分
    在線時間: 66(小時)
    注冊時間: 2022-03-19
    最后登錄: 2025-05-11
    查看zwjqd001的 主題 / 回貼
    11樓  發表于: 2022-07-02 17:56
    分享一下你們的圖紙吧
