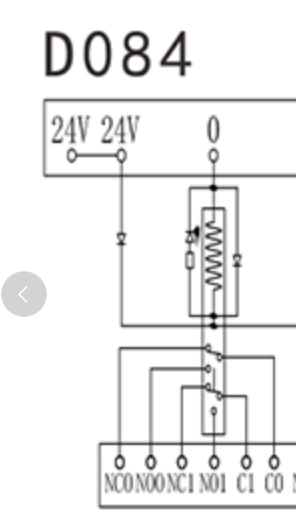

如題，Y點是不是接上面的00   01 ？下面的NCO什么的是代表常開常閉嗎？有點沒看懂這個內部電路的意思。各位提點一下。

看圖應該是。Y輸出低電平，接最上面的0吧，下面的是觸點，C0一組常開和常閉，C1一組常開常閉

NC是常閉，NO是常開。圖上那個是NC零，NO零和右面C零是一組。上面Y接00。接好公共端回路，Y動作對應繼電器就動作。

圖片上這么清楚，還不明白。。。

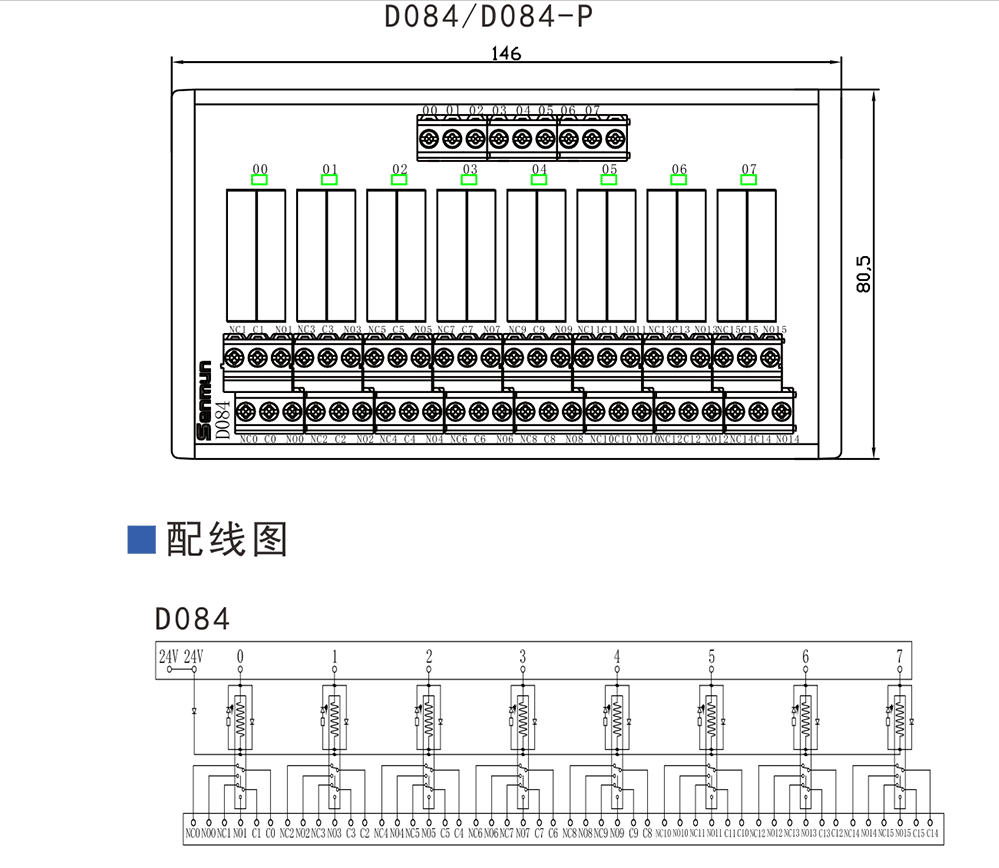

典型的8路繼電器輸出，上面的01~07分別接PLC的8個輸出端子；
下面每路繼電器輸出有2組觸點，
比如 第一路：C0是一組觸點的公共端；NC0是常閉點、NO0是常開點。
                         C1是二組觸點的公共端；NC1是常閉點、NO1是常開點。
另7路  以此類推
