某生物科技味精生產線分散多點無線解決方案
★ 特別聲明：文章及方案圖片皆為原創，如有雷同，純屬抄襲。
■ 企業簡介
西北地區某生物科技股份有限公司創立于1999年6月，主營飼料添加劑、食品添加劑及肥料等三個系列產品的生產和銷售，公司系中國發酵產業前三甲企業，位列中國民營企業制造業500強。公司旗下擁有內蒙古、黑龍江等七家控股及全資子公司。（現在在做黑龍江工廠的全面無線改造工程）
■ 改造背景
味精生產廠區需要對氨濃度，兩個發酵罐濃度和球罐壓力信號做定值的報警控制，以及對兩個溶氧傳感器信號到電腦軟件上的監測。以上所有信號，都來源于廠區不同的廠房內，具有“位置分散、控制距離遠、傳輸遮擋多”的特點。一個最遠的點是在約1公里外的B廠區內。如果走有線的方式，則至少需要半年的施工期，并且需要很多生產施工人員的參與。所以，伊品生物的味精生產線，延續了企業的技術創新風格，決定采用無線的方式來完成此次改造。
■ 無線通訊方案實施
鑒于自2015年起，西安達泰電子就與該生物科技公司有過無線傳輸項目方面的合作，并且設備運行至今一直很穩定。所以他們此次無線改造的產品依舊選擇了西安達泰的無線通訊裝置。
開關量信號4發1收無線解決方案
1. 現場環境：
① 4個傳輸量均為開關量信號。
② 第一路信號是氨濃度報警，氨氣站距離監控室約600米遠；
③ 第二、三路信號是位于監控室約300米遠的兩個發酵罐的發酵濃度報警信號；
④ 第四路信號在距離監控室約1.5KM遠的B廠區內，球罐信號報警。
⑤ 這四路信號都需要傳輸到監控室內，分別對應4個聲光報警燈。
2. 【西安達泰電子提供】無線解決方案
當氨濃度達到100ppm時報警燈A報警；當發酵罐發酵濃度達到指定值使，對應報警燈B或C進行報警；當球罐壓力達到一定值時，對應報警燈D進行報警。用DTD110HEY開關量無線傳輸裝置解決了四個分散點開關量信號到味精生產流程監控室的故障報警問題，實現關量信號的四發一收功能。
模擬量信號2發1收無線解決方案
1. 現場環境
① 2個傳輸量均為模擬量信號，來自于不同兩個廠房里的溶氧傳感器信號。
② 一個廠房距離味精成品檢驗主控室約300米，
③ 另一個廠房距離主控室約800米遠，中間皆有廠房遮擋。
④ 味精成品檢驗主控室內的二次儀表中，然后二次儀表將信號送入DCS系統內并在電腦上數值。
2. 無線方案描述
用一套模擬量無線傳輸裝置DTD110FCY實現模擬量信號的兩發一收功能。兩個無線信號發射端分別接入轉換成標準4—20mA的溶氧傳感器信號（對應于0-100mls），安裝在味精成品檢驗主控室的無線信號接收端接收到信號后，進入二次儀表，還原信號送入DCS系統并直接在電腦上顯示溶氧濃度。
■ 無線通訊方案的好處
1. 節省改造周期，無需大型施工
分散多點的信號收集到一處，進行監控。如果用有線的方式，則需要花費近一個月的時間去完成這項改造。但是無線只需要一天的時間就可以調試安裝完畢。
2. 安裝簡單，使用方便
無線通訊終端只需要接入信號并供給220V電源即可開始使用。普通電工就可以完成安裝。
3. 數據傳輸可靠，全數字無線加密傳輸
通訊協議進行了再次加密處理，所以可以保證數據的安全和可靠性。
4. 無運行費用
后期在使用過程中，不需要支付任何無線設備運營費用。
5. 完備的售后服務
具有16年工業現場調試經驗的無線通訊專家團隊，為產品提供最可靠的技術支持與售后服務。
■ 產品介紹
◆ 達泰1系無線開關量傳輸裝置-DTD110HEY
可以直接代替有線進行點對點的開關量信號傳輸。無線裝置無需編程，運用全數字無線加密傳輸方式保證數據安全可靠，傳輸距離在3-10公里，后期無運行費用，配置防雨機箱，防護等級IP55。傳輸單向開關量信號，發射端裝置提供1-16路開關量信號輸出，接收端裝置提供1-16路開關量信號輸入，發射端與接收端成套使用。無線通訊裝置發射端可接入開關量信號，例如，浮球開關，PLC的IO口等設備；輸出端可接入數顯表，DCS，PLC等設備。在使用時，外接220V電源并接入對應信號線即可實現開關量信號的無線通訊。

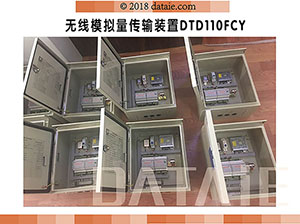

◆達泰1系無線模擬量傳輸裝置-DTD110FCY
可直接替代有線模擬量信號傳輸方式，實現4-20mA或0-5V電壓信號的點對點無線傳輸功能。無線裝置無需編程，運用全數字無線加密傳輸方式保證數據安全可靠，傳輸距離在3-10公里，后期無運行費用，配置防雨機箱，防護等級IP55。無線通訊裝置發射端能夠提供1-4路模擬信號輸入，可以直接連接變送器，傳感器，PLC等設備；接收端能夠提供1-4路模擬信號輸入，可以直接連接數顯表，DCS，PLC等設備，發射端與接收端成套使用。在使用時，外接220V電源并接入對應信號線即可實現模擬量信號的無線通訊。
■ 成功案例
▶ 華潤雪花啤酒（盤錦）有限公司，20米，2012
▶ 溫州市甌海偉明垃圾發電有限公司，電廠開關信號，2012
蒼南偉明垃圾發電有限公司，電廠開關信號無線傳輸，2012
▶ 昆山鹿城垃圾發電有限公司，電廠開關信號無線傳輸，2013
▶ 太原綠威環境能源科技工程有限公司，環境監測報警，2013
▶ 象州縣污水處理廠，污水池流量監控，5公里
▶ 寧波心正環保，污水池排水控制太陽能供電，1公里
▶ 青島天鑄環保設備有限公司，污水發電，3公里
▶ 陜西正大環保，污水池排水監控，500米
▶ 衡水老白干酒業公司，兩點水溫信號無線傳輸到車間控制室，1公里，2014
▶ 湖北益泰藥業股份有限公司
▶ 湖北勁牌酒業有限公司
▶ 杭州雅馬哈樂器有限公司，傳感器信號到臺達PLC，100米，2014
▶ 江蘇太古可口可樂飲料有限公司，罐體上傳感器信號傳輸到PLC
▶ 安陽科侖藥業，5處分散開關量模擬量信號采集
▶ 廈門古龍食品有限公司，生產用水監控，500米
▶ 石家莊制藥集團，深水井水位監測2發1收，3公里
▶ 內蒙古赤峰制藥廠，守庫區3路開關信號報警，2016
▶ 天元錳業公司，2016
▶ 寧夏啟元藥業，2016
▶ 河南科倫藥業有限公司，水溫信號傳到車間控制室，600米，2017
▶ 內蒙古燕京啤酒原料公司，水罐到泵房深水泵無線自動控制，2公里，2017
▶ 山東萊蕪維達紙業，車間數據采集，2公里，2017
▶ 河南豫光金鉛集團股份有限公司，模擬量信號到DCS，200米，2017
▶ 河北元信環保科技開發有限公司,污水池排污無線控制，100米
▶ 四川聯業環保設備，污水池排水項目，遠程傳到水務局監測和控制，距離15公里
▶ 成都納爾美環境科技，西門子PLC與PC之間3公里
▶ 青島嘉華環境工程有限公司，S7-200和變頻器到組態王，200M
▶ 河南華御新能源科技有限公司
▶ 蘇州尚田潔凈技術有限公司
▶ 河南毅聯再生資源科技有限公司，電腦和DCS無線通訊，600米，2017
▶ 寧夏晟晏集團能源循環經濟有限公司，200米，2017
▶ 上海聚鑫節能工程科技有限公司，無線485一主五從，1公里，2017
▶ 蘭州方大炭素新材料科技股份有限公司，組態王和PLC之間，300米，2017
▶ 青島鑫源環保集團，200smartPLC與組態王，3KM，2017
▶ 江蘇天一信德環保科技有限公司，一主多從，400米，2017
▶ 浙江恒達新材料股份有限公司，儀表信號采集，300米，2017
▶ 朔州市平魯區污水處理廠，水位信號監測，300米，2017
▶ 世韓（天津）節能環保科技有限公司，兩個流量計到PLC，800米，2017
▶ 上海耐切爾環境技術有限公司，室內多個分布模擬信號傳給主站PLC，2017
▶ 福派博克高分子材料（常州）有限公司，8個PT100儀表信號到PC機， 500米
▶ 浙江恒達新材料股份有限公司，兩路模擬量信號到二次儀表，300米，2017
▶ 杭州光大環保，垃圾焚燒廠模擬信號和PLC無線通訊，2018
▶ 蘇州尚田潔凈技術有限公司，2018
▶ 甘肅馳奈生物能源系統有限公司，兩個車間四路模擬量信號傳輸，100米，2018
▶ 山西易通環能科技集團有限公司，wincc到S7-200，300米，2018
▶ 佛山市泓爾水處理設備有限公司，200smart之間無線通訊，600米，2018
▶ 江蘇小鷹豆制食品有限公司，三菱FX之間，100米，2018
▶ 重慶藥友制藥有限責任公司，污水處理監控，1公里，2018
