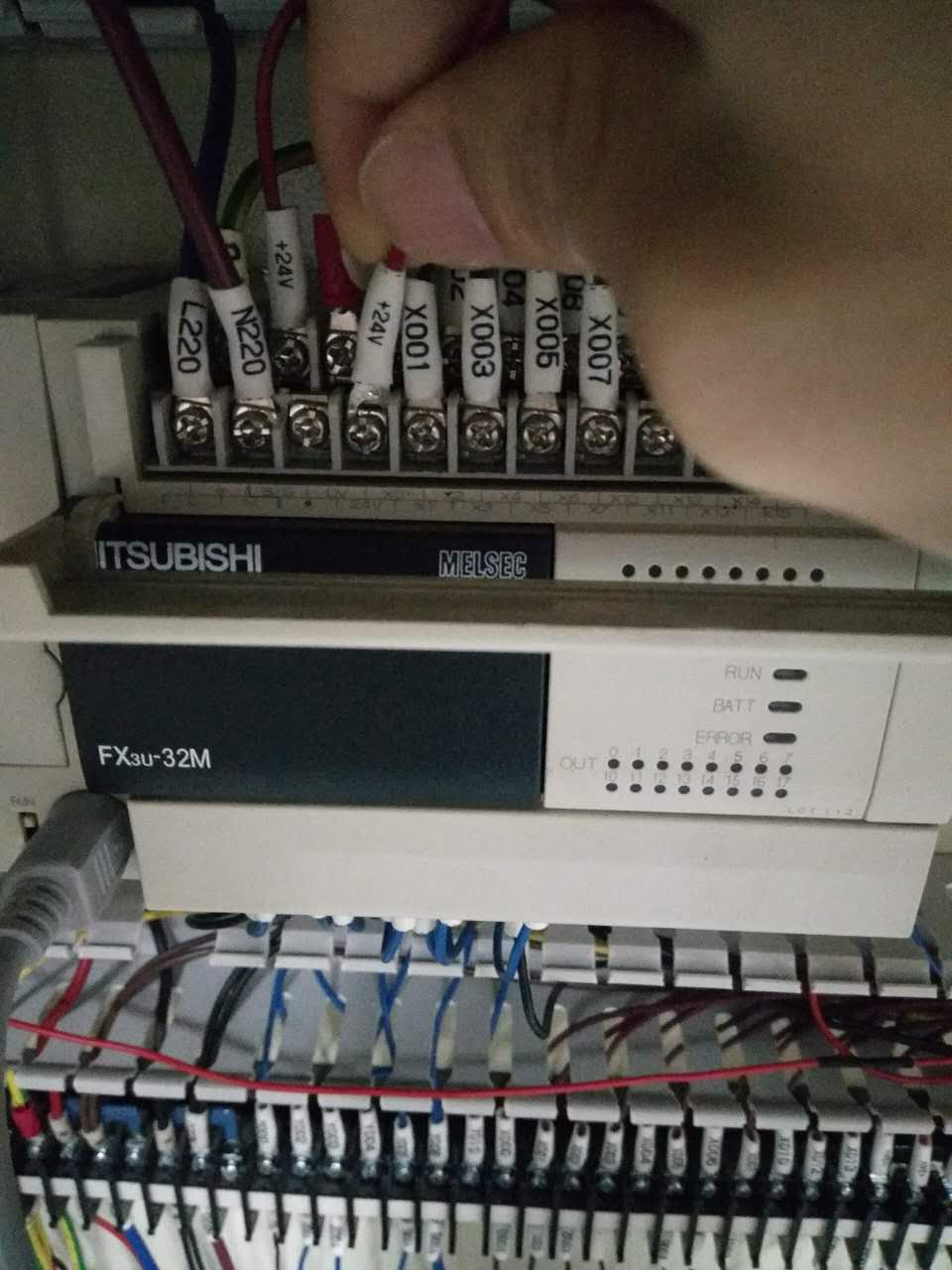

今天在裝一臺設備時發現一個問題，三菱FX3UPLC的24V輸入端子接上電后，PLC信號指示燈全滅了，拔掉線后又正常了。線路都是按照?qǐng)D線接的線，不知道哪里出了問題，可是不接24V電源程序又沒法運行，各位大神幫小弟看一下是什么問題。

你可能把外部24V和PLC的內部24V接在一起了，所以PLC自我保護了。

PLC上的24V端子是對外提供24V電源的。 比如給輸入信號，或者輸出負載用。  不能和其他的電源接在一起。


要么你就全部用外部24V，把PLC自己的24V空著。

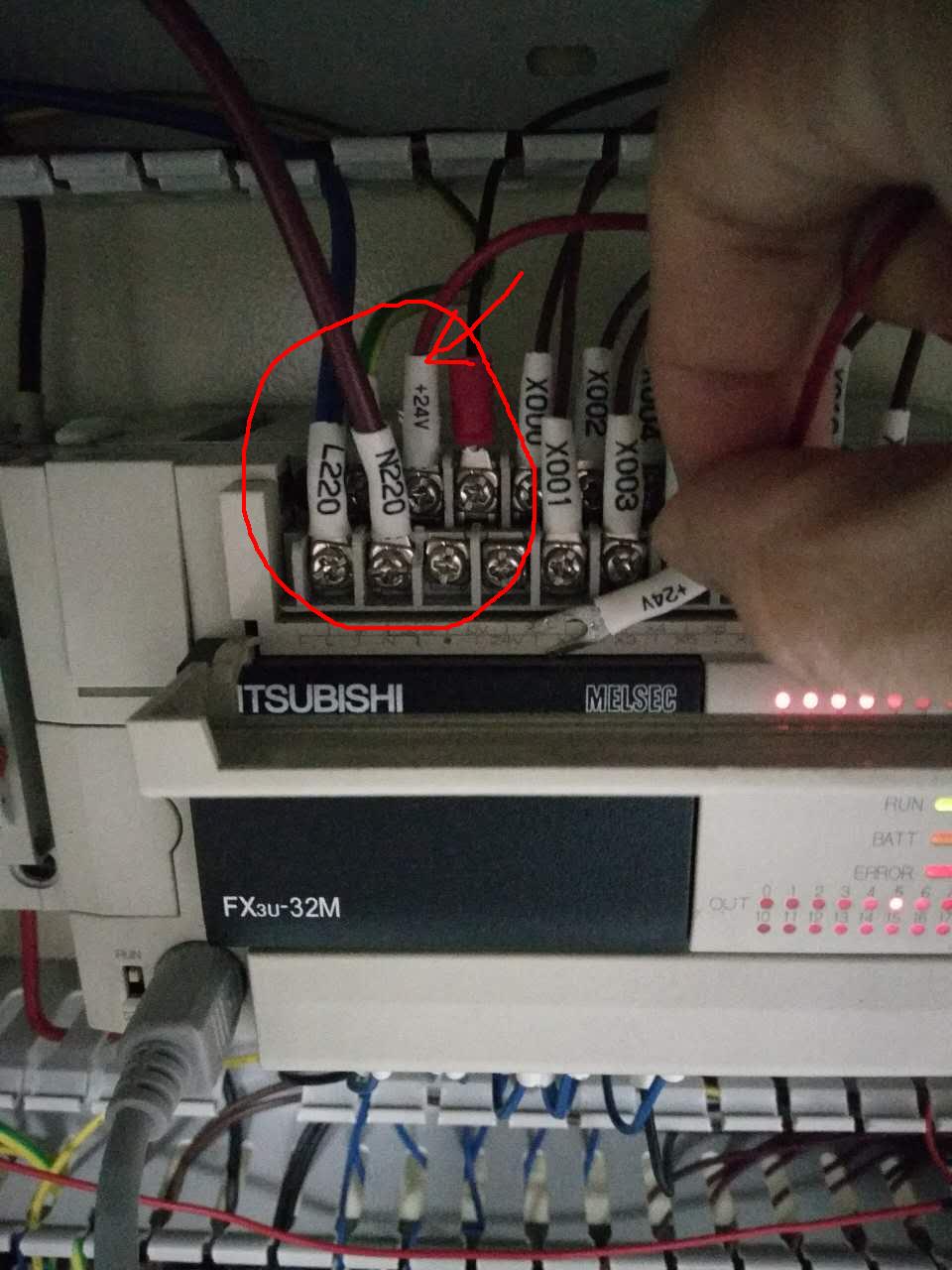

看看圖片上紅線標的

引用

引用第2樓killking998于2017-06-27 10:43發表的  :
[attachment=190655] 看看圖片上紅線標的

s/s不用接24V嗎？

引用

引用第1樓ymmfa于2017-06-27 09:42發表的  :
你可能把外部24V和PLC的內部24V接在一起了，所以PLC自我保護了。

PLC上的24V端子是對外提供24V電源的。 比如給輸入信號，或者輸出負載用。  不能和其他的電源接在一起。


.......

我現在PLC上的24V和S/S都是接的外部電源24V,OV接的是外部 -24V,這樣接線是不是錯了？

你的輸入是PNP,還NPN的

那個24V和0V是自身電源，不需要接線。S/S根據輸入輸出類型來接~  24V不接線就對了

確實如此；正解，

引用

引用第4樓程序控制－若于2017-06-27 11:14發表的  :

我現在PLC上的24V和S/S都是接的外部電源24V,OV接的是外部 -24V,這樣接線是不是錯了？

是錯了

PLC上的24V不能接外部電源的24V。

要么你用PLC的24V，要么你用外部的24V。兩個電源不要連接到一起。0V也不要接外部-24V

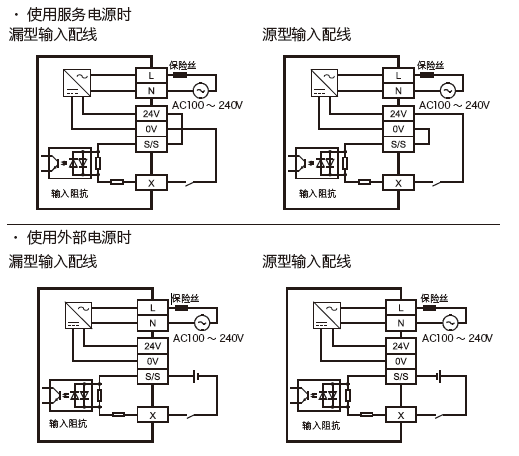

S/S是要短的，你用PLC直流電源的時候，短到PLC的24V上。   如果用外部電源的時候，短到外部電源的24V上。

感謝感謝，知道了。
