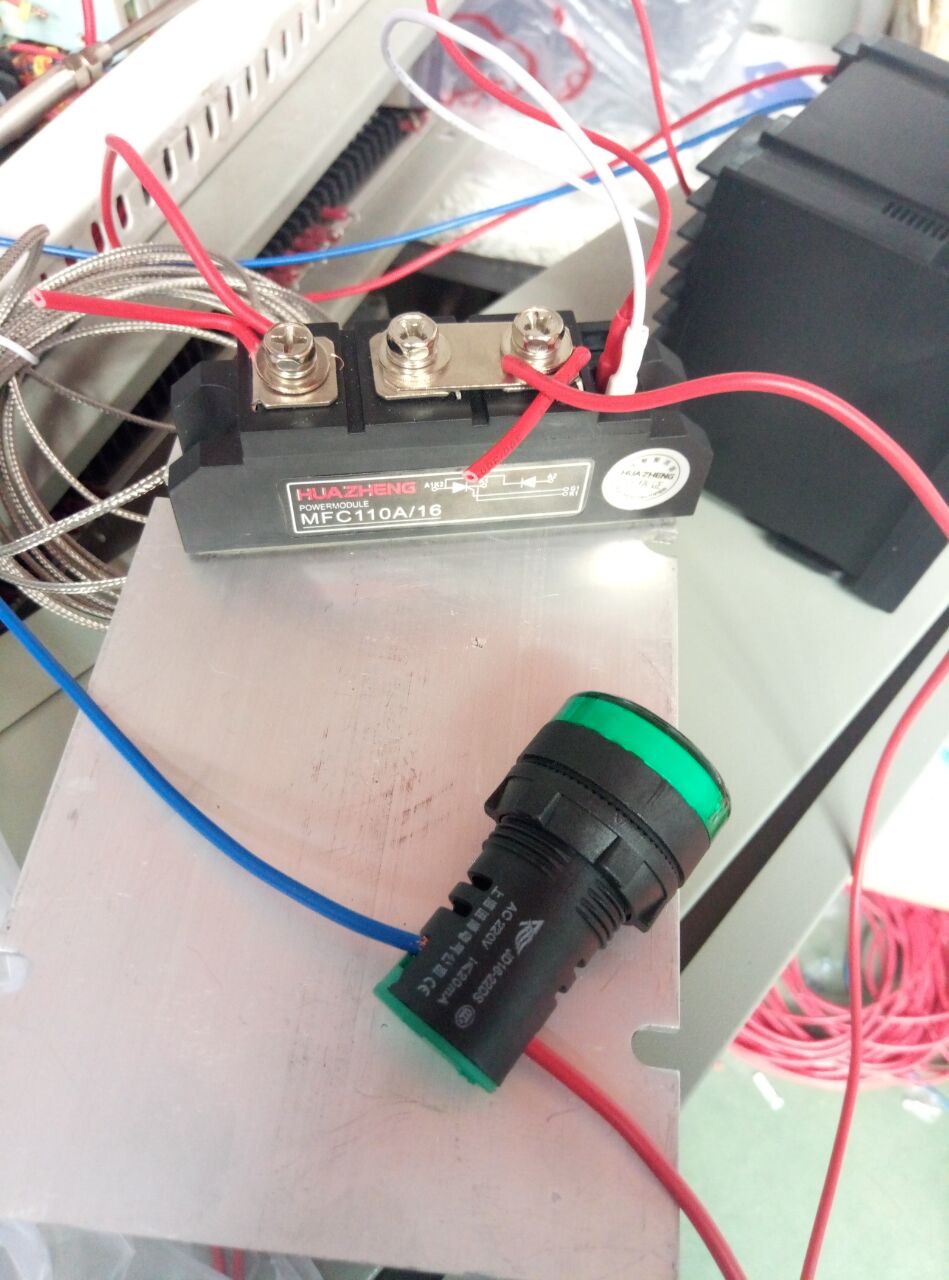

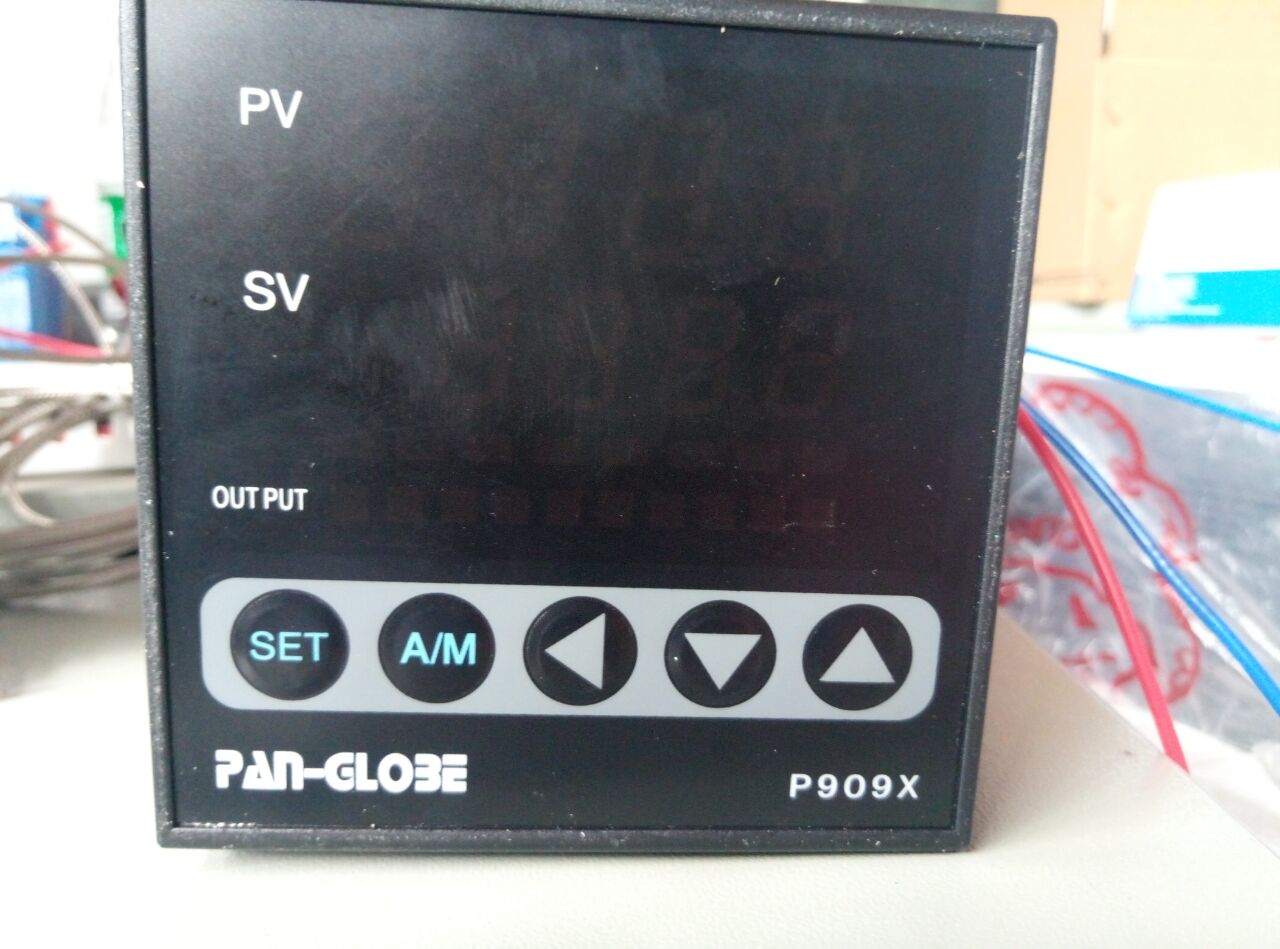

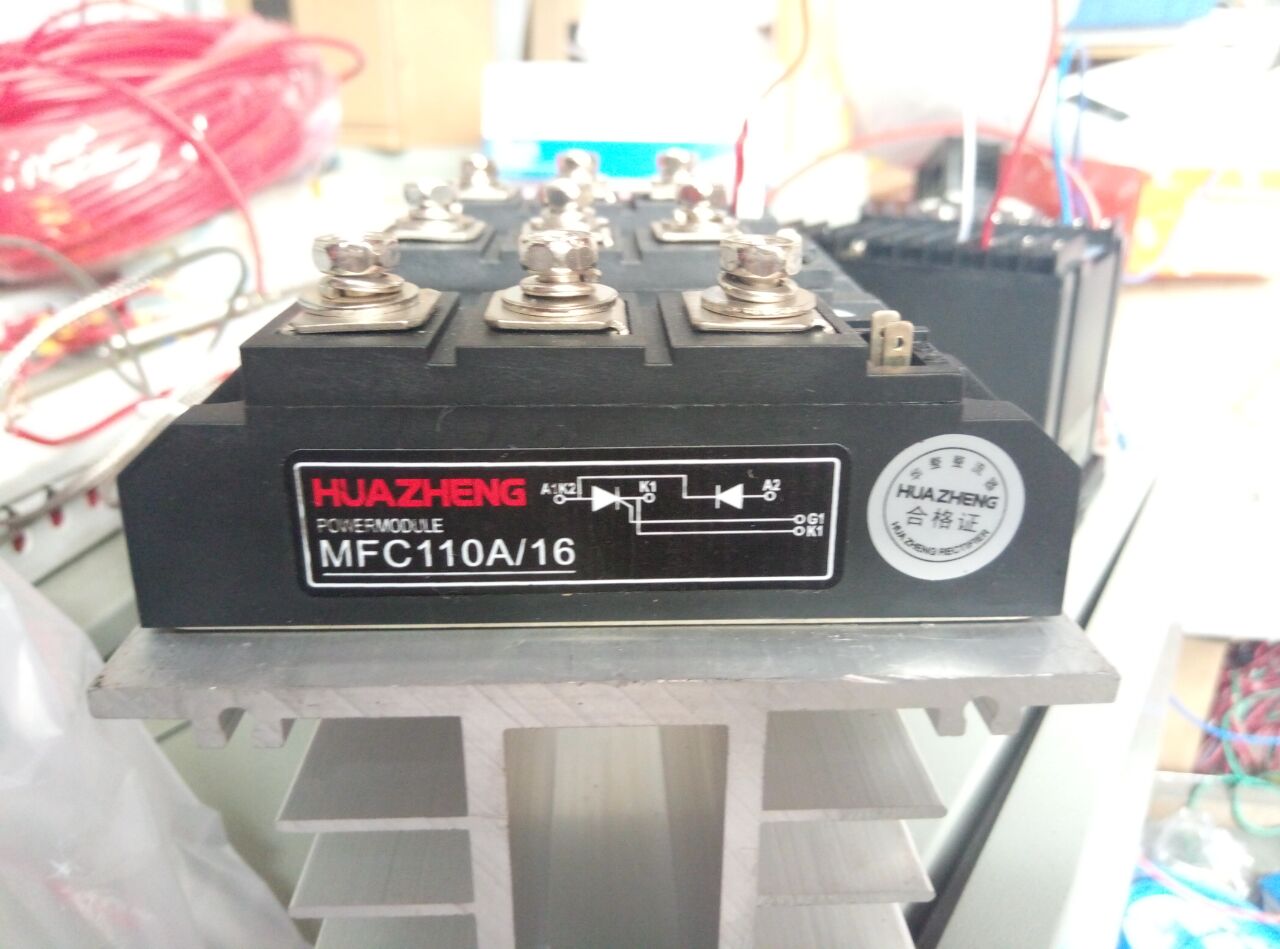

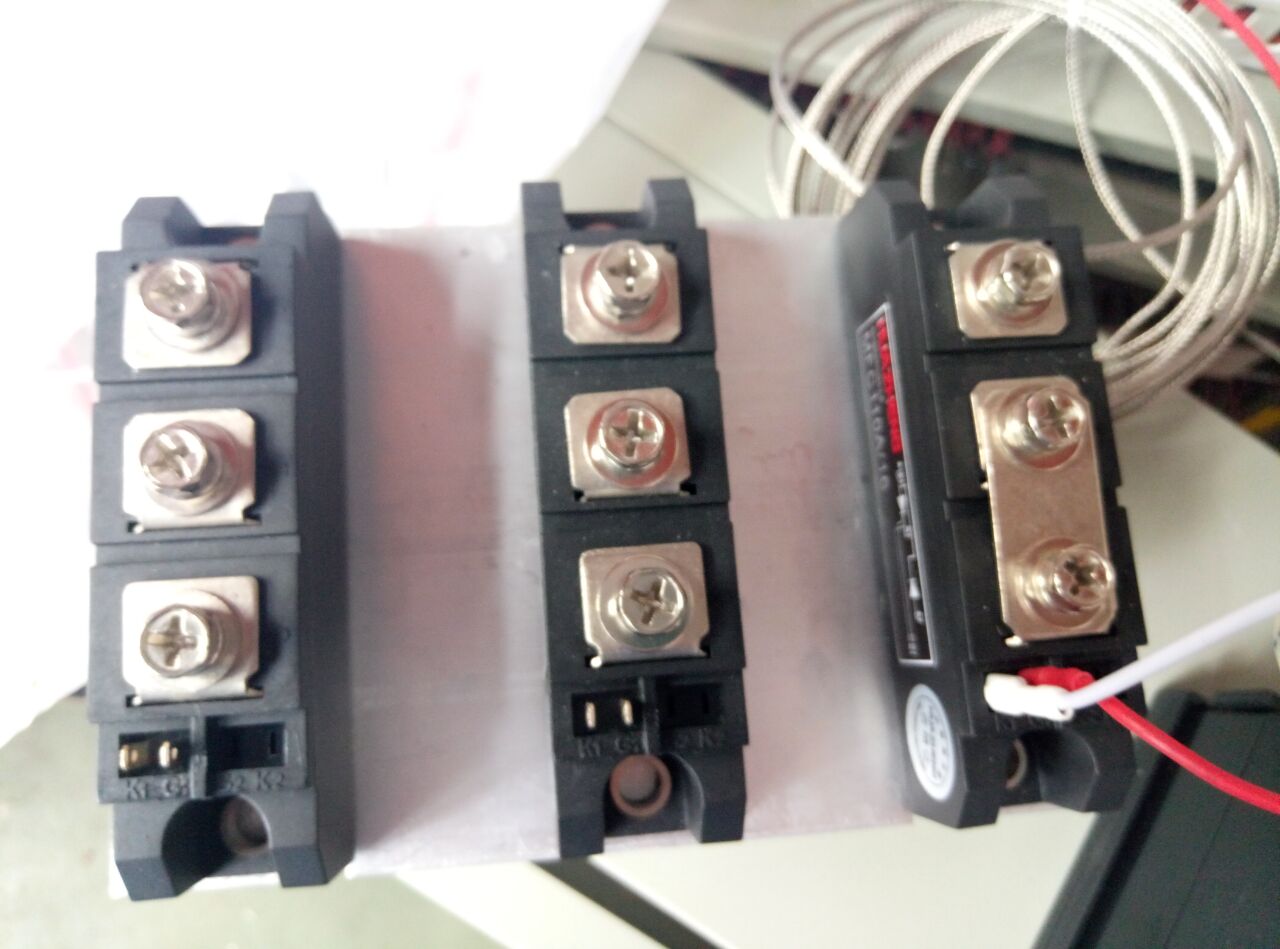

    可控硅模塊控制電加熱管，可控硅型號，溫控型號如圖所示， 求解這個溫控如何觸發可控硅通斷？這個指示燈怎么才亮？

   第一次用這個東西，買回來一竅不通，請各位師傅指教下。  謝謝！


補充一下我的目的是實現36KW三相220V發熱管分三段來控制溫度，也就是12KW /段， 每段電流也就18A左右，感覺翻一倍36A以上可控硅就可以了。

可控硅G1 K1需要直流電壓來觸發

我直接用24V開關電源 正負分別接在G K，指示燈亮了, 這樣使用會有問題嗎？

    再請教一下，如果我利用溫控的常開觸點來控制中繼,中繼輔助觸點NO接開關電源+24V接到G極,K極接負來觸發可控硅。
   那么請問我用智能溫控表還有何意義？選用幾十塊的不就好了何必花幾百塊？
   利用可控硅來通斷加熱跟接觸器機械式通斷對比，除了壽命長，簡易，還有啥特別的優點？
   我很疑惑是不是可控硅跟智能溫控表我的使用方法錯誤了？

你用可控硅，太麻煩，還是固態繼器簡單，380V---100A  DC5-----24V

1.可控硅是無觸點的，不存在開關時的噪音，接觸器的噪音你懂得。so 接觸器只能做到ON/OFF控制，要PID控制只能可控硅；
2.可控硅的導通時間常數比繼電器快很多，開關速度就象一個汽車和一個自行車的速度；
3.可控硅有SSR和SCR的區別，SSR就是關斷型的，SCR屬于調壓型的，SCR就象你的電動車，通過轉把可以控制快慢，是很緩和的。

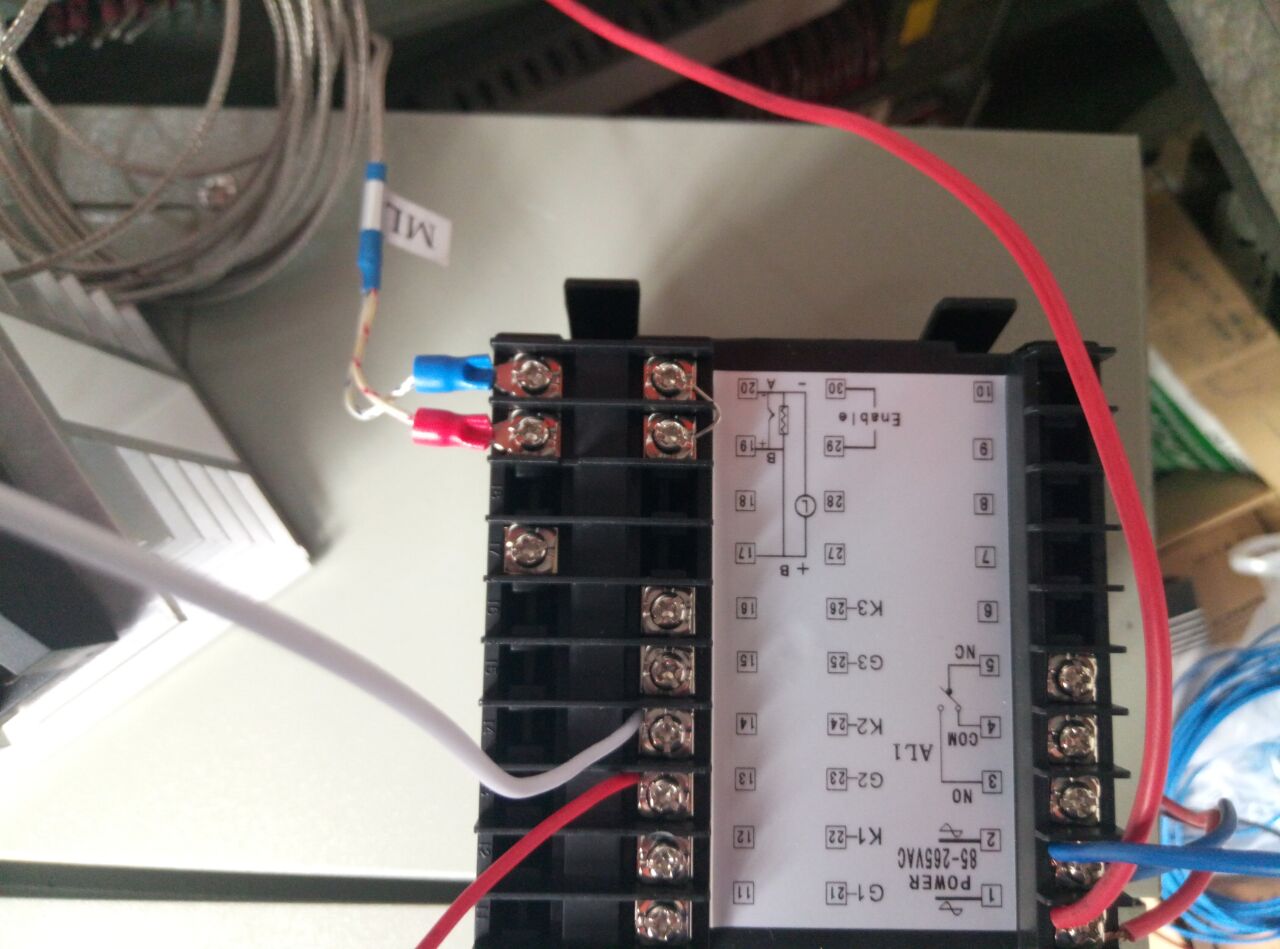

把一個可控硅的K1接溫控器的K1 G1接G1 依此按好另外二個可控硅就可以了。記住評分。

說明書

固態繼電器就是可控硅，輸出AC380V--100A,DC5V---24V，溫控器輸出有繼電器，DC12V兩種功能，又簡單。

引用

引用第8樓cjm1234于2017-04-05 17:57發表的  :
固態繼電器就是可控硅，輸出AC380V--100A,DC5V---24V，溫控器輸出有繼電器，DC12V兩種功能，又簡單。

我也同意樓主的主意，運用儀表的PID控制模式去控制固態繼電器，實際產生的效果是一樣的！！

應該用雙向可控硅電熱調功。

這種模控制信號應該是電壓型的，用溫控儀控制需要選對應的型號或更換溫控儀輸出模塊。
