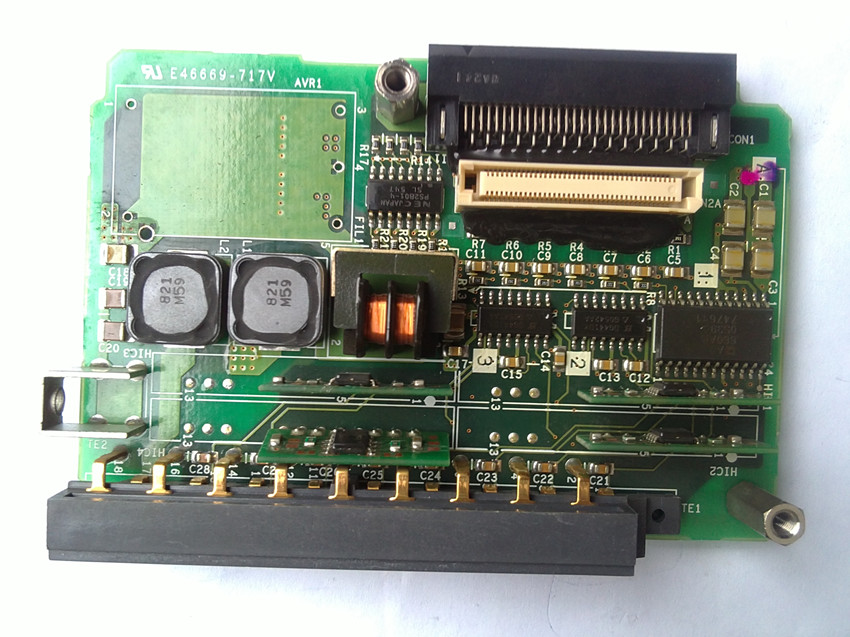

故障現象：RUN運行燈亮，測試8路模擬量輸出都沒有電壓。

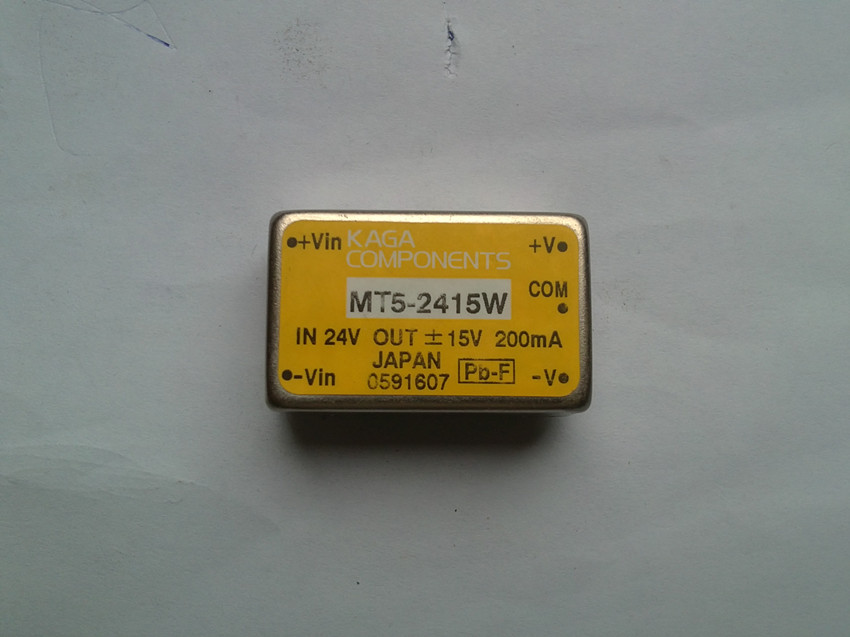

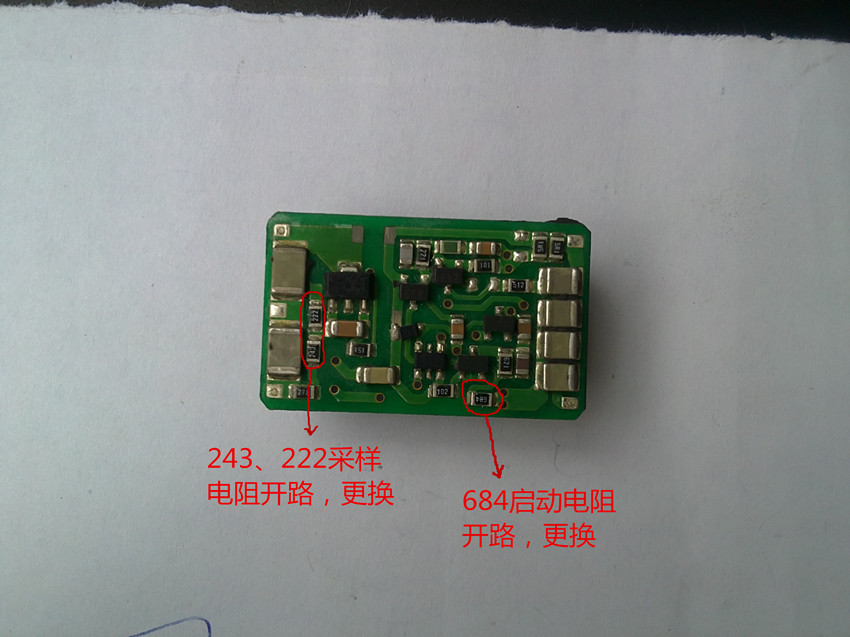

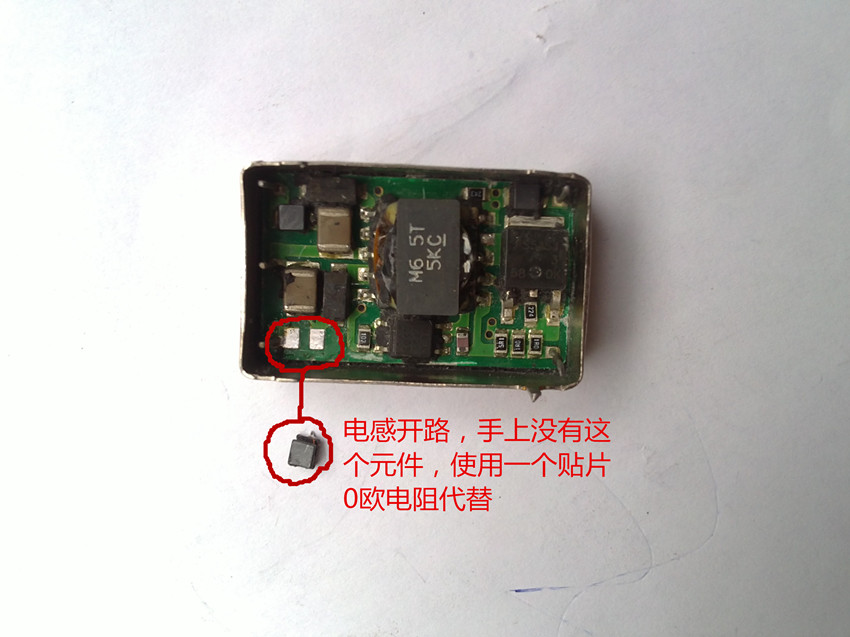

這個模塊要外置DC24V供電（三菱、歐姆龍PLC模擬量輸出模塊，電壓型輸出的都要外置供電），DC24V經過DC/DC轉換后，輸出+15V、-15V，測量以上 2組電壓都沒有輸出，再測量2組電壓的正向電阻1.5K以上正常，排除是負載影響燒壞電源，拆下開關電源模塊，型號是MT5-2415W，因為這個模塊不容易購買，故只好拆開維修，內部使用軟硅膠密封，先清除硅膠，接著檢查電路，發現-15V輸出的濾波電感開路，因為手上沒有這個電感，使用0歐電阻代替，再認真檢查，發現損壞3個貼片電阻，分別是：采樣電阻2個（243、222）、啟動電阻1個（684），更換以上4個元件，通電，開關電源輸出+15V、-15V電壓，正常，使用軟密封膠密封后，將開關電源模塊焊回電路板，通電，測量模塊輸出電壓正常，故障排除。
