樓主發表于: 2013-04-18 16:19

只看樓主 | 小中大

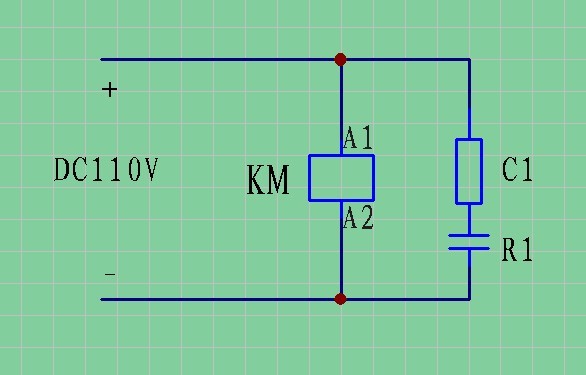

圖片：

-如圖，KM為中繼施耐德CAD-32FDC 線圈為DC110V，吸持功率10VA左右。當DC110V有電時KM吸合，當DC110V斷電時KM能不能依靠電容保持吸合3-5秒。如果能保持吸合，R和C的容量怎么計算，選用多大的。感謝！！！

福記

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 381 點
下載積分: 5429 分
在線時間: 85(小時)
注冊時間: 2011-10-02
最后登錄: 2022-11-01
查看福記的主題 / 回貼

1樓發表于: 2013-04-18 17:37

只看該作者 | 小中大

KM功率太大，你這電路是不行的。要加保持電路。

ganminxu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 381 個
工控威望: 4170 點
下載積分: 5197 分
在線時間: 150(小時)
注冊時間: 2006-11-04
最后登錄: 2024-05-06
查看ganminxu的主題 / 回貼

2樓發表于: 2013-04-20 08:01

只看該作者 | 小中大

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62523 分
在線時間: 2695(小時)
注冊時間: 2007-03-26
最后登錄: 2025-05-27
查看hxl202319的主題 / 回貼

3樓發表于: 2013-04-21 18:49

只看該作者 | 小中大

理論上是可以實現的，但是實際上很困難。以下是我根據你的條件進行大概估算的方法。
估算的理論依據：RC電路的零輸入響應。
已知：U0=110V P=10VA T=5S
要使繼電器保持吸合，電壓不能低于一個額定值，這里區額定電壓的80%=90V，并且為盡可能的提高繼電器上的電壓，圖中的R應盡量小=0，對于直流回路，可以將繼電器看成是電阻。故繼電器電阻=U^2/P=1210歐姆，所有條件代入響應方程求得C=20000UF/150V，對于耐壓高的電容，要得到20000UF這個體積是很難想象。
