月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
樓主  發表于: 2012-02-16 18:42
先上兩張設備圖片 主站  和 幾個遠程I/O  以及遠程智能模塊，AJ65BT-64RD3

主站


1-4號站是AJ65BT-64RD3,后面跟6個32點的I/O遠程模塊


10-14號站是第二個AJ65BT-64RD3，后面跟了4個I/O遠程模塊


近拍圖片


PLC的網絡參數


主站網絡參數



遠程AJ65BT-64RD3在PLC中與控制模塊的關系

因為2個智能模塊分別占用了 1-4號站 和 10-14號站，所以PLC的讀取地址是2E0 2E1 2E2 2E3  和308 309 30A 30B,

(為什么只讀取這幾個數據？后面的2E4  2E7  30C  30E為什么不讀？因為這幾個地址是16BIT的溫度數據，

看圖可以知道緊接這后面4個數據是32BIT的溫度數據，讀出來就不是除以10，要除以1000了！)

至于中間的地址2F0~2FE  300~307一共24個地址 被6個遠程I/O模塊所占用，1個站占用4個地址，智能模塊占用4個站號16個地址，

所以第二格模塊讀取數據的地址是308開始，以上都是16進制數據格式，將其轉換成10進制數據就可以和PLC中的數據對應起來，

2E0 2E1 2E2 2E3轉換后就是736,737,738,739             308 309 30A 30B轉換后就是776,777,778,779，





[ 此帖被月澤在2012-02-16 19:25重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+5(sport1988) 好貼！
  • 下載積分:+10(ymmfa) 感謝分享
  • 下載積分:+3(guochunyi) 感謝分享
    • 揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    1樓  發表于: 2012-02-16 18:43

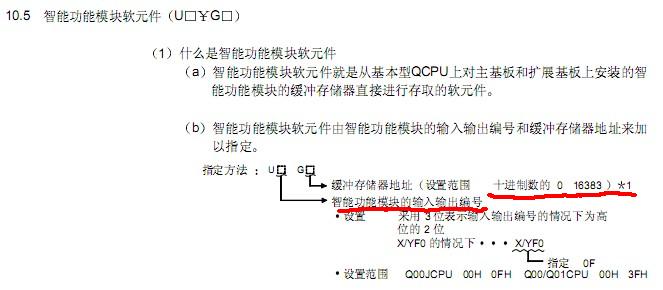

    先看一下 Un Gn的數據范圍

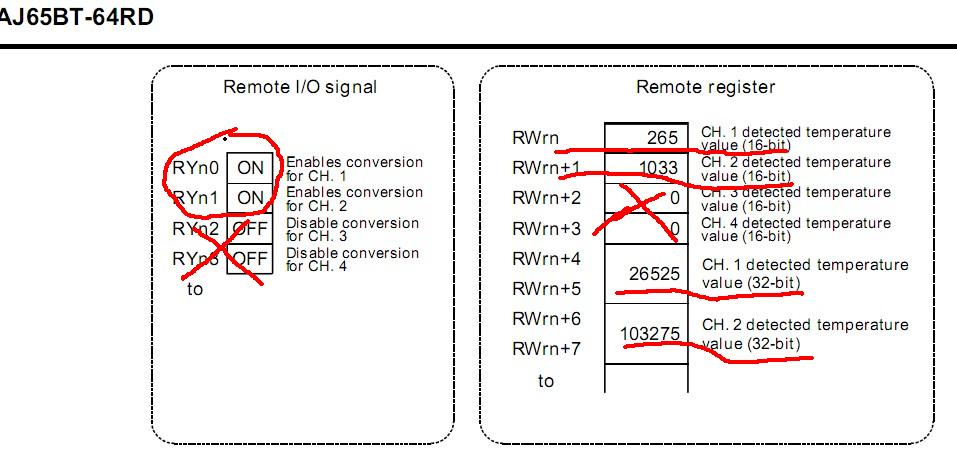

    AJ65BT-64RD3對應的遠程I/O信號列表

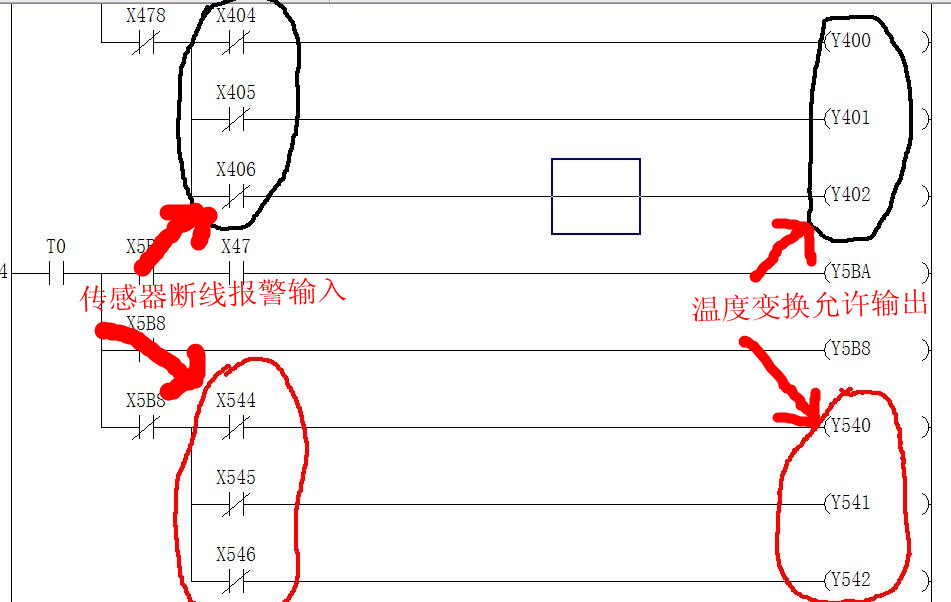

    I/O控制AJ65BT-64RD3的效果




    PLC的程序

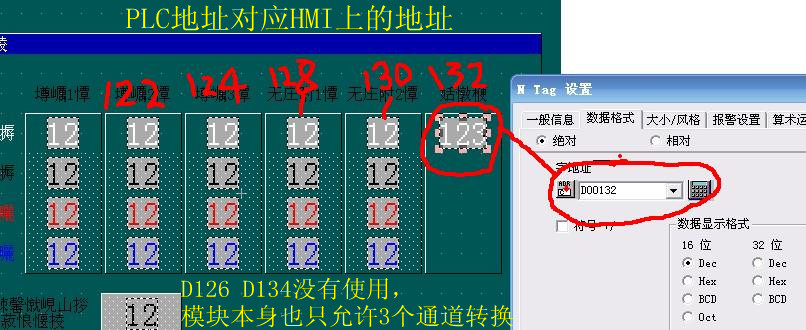

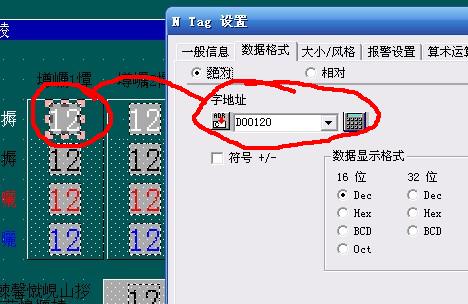

    接下來就是 PLC與HMI的對應了






    [ 此帖被月澤在2012-02-16 18:53重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+5(gumeng) 支持原創！建議加精！
  • 下載積分:+5(銘杰工控) 支持原創
    • 揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    qq593276766
    專業制造銅、鋁箔焊機，歐式、美式箱變，高低壓電柜，自動化設備
    級別: 家園常客
    精華主題: 0
    發帖數量: 515 個
    工控威望: 754 點
    下載積分: 1653 分
    在線時間: 724(小時)
    注冊時間: 2010-07-23
    最后登錄: 2024-09-22
    查看qq593276766的 主題 / 回貼
    2樓  發表于: 2012-02-16 18:54
    線路搞得蠻規范的，能不能把程序發出來看看，謝謝
    sandquick
    級別: 探索解密
    精華主題: 0
    發帖數量: 9 個
    工控威望: 116 點
    下載積分: 524 分
    在線時間: 9(小時)
    注冊時間: 2010-12-06
    最后登錄: 2019-10-04
    查看sandquick的 主題 / 回貼
    3樓  發表于: 2012-02-19 15:58
    遠程I/O跟智能模塊樣本有嗎？我最近準備用遠程I/O模擬量的模塊，在三菱官網找了半天沒找到樣本
    zhangzhitao
    級別: 家園常客
    精華主題: 0
    發帖數量: 731 個
    工控威望: 776 點
    下載積分: 2370 分
    在線時間: 591(小時)
    注冊時間: 2006-11-21
    最后登錄: 2025-02-16
    查看zhangzhitao的 主題 / 回貼
    4樓  發表于: 2012-02-19 16:45
    高手，把資料上傳上來讓大家學習吧。
    菜鳥888
    級別: 家園常客
    精華主題: 0
    發帖數量: 376 個
    工控威望: 525 點
    下載積分: 12582 分
    在線時間: 1138(小時)
    注冊時間: 2006-09-03
    最后登錄: 2025-05-22
    查看菜鳥888的 主題 / 回貼
    5樓  發表于: 2012-02-19 20:37
    應該是鬼子配的線吧
    zmy450365
    超越夢想
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 785 個
    工控威望: 5312 點
    下載積分: 15628 分
    在線時間: 388(小時)
    注冊時間: 2011-12-21
    最后登錄: 2020-05-31
    查看zmy450365的 主題 / 回貼
    6樓  發表于: 2012-02-22 22:12
    高手；佩服；謝謝
    銘杰工控
    溫嶺市正凱自動化設備有限公司
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1976 個
    工控威望: 6488 點
    下載積分: 966 分
    在線時間: 1080(小時)
    注冊時間: 2009-01-13
    最后登錄: 2025-05-10
    查看銘杰工控的 主題 / 回貼
    7樓  發表于: 2012-02-23 07:54
    加上圖紙和程序就是精華貼了。
    溫嶺市正凱自動化設備有限公司  15057679726
    全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
    gaogaiga
    新會是全廣東工資最低。
    級別: 家園常客
    精華主題: 0
    發帖數量: 817 個
    工控威望: 870 點
    下載積分: 8842 分
    在線時間: 777(小時)
    注冊時間: 2008-02-21
    最后登錄: 2024-11-19
    查看gaogaiga的 主題 / 回貼
    8樓  發表于: 2012-02-23 08:17
    不錯不錯！
    祥林嫂
    做工控人，不停地學習，不停地分享、交流。
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 912 個
    工控威望: 6785 點
    下載積分: 5550 分
    在線時間: 290(小時)
    注冊時間: 2012-02-13
    最后登錄: 2019-03-28
    查看祥林嫂的 主題 / 回貼
    9樓  發表于: 2012-02-23 08:47
    月澤的貼總是不錯啊~收著以后學習用
    dmh
    讓理想和現實一起飛
    級別: 工控俠客

    精華主題: 0
    發帖數量: 1558 個
    工控威望: 4562 點
    下載積分: 7552 分
    在線時間: 674(小時)
    注冊時間: 2008-12-27
    最后登錄: 2025-04-26
    查看dmh的 主題 / 回貼
    10樓  發表于: 2012-02-23 09:00
    LZ能在公司接觸的各種設備，并把這些資料分享給大家，謝謝
    不斷向前
    dmh
    讓理想和現實一起飛
    級別: 工控俠客

    精華主題: 0
    發帖數量: 1558 個
    工控威望: 4562 點
    下載積分: 7552 分
    在線時間: 674(小時)
    注冊時間: 2008-12-27
    最后登錄: 2025-04-26
    查看dmh的 主題 / 回貼
    11樓  發表于: 2012-02-23 09:34
    圖片：
    提一點建議，不妥之處請見諒，圖片中使用的電子線是同色的對于維修時很麻煩的，使用多色有線號---線號是印在電線上的，如【宜科】的屏蔽線纜
