路在何方
路漫漫其修遠兮,吾將上下而求索。
級別: 工控俠客
精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的 主題 / 回貼
樓主  發表于: 2012-06-06 18:23

今天突然好興致,瞄到一本電子方面的書籍,翻閱了一下發現電子這方面真的是嚴重不足啊,一個整流濾波電路都還沒有搞清楚?
    請問大家220V經過整流濾波后怎么會升至300V?既然是直流,濾波電容是電解電容,作用是隔直流通交流,那作用是吸收整流后的交流成分嗎?而達到一個電容補償達到升壓300V嗎?那濾波電容應該如何選擇?
    三極管的導通條件;看了下三極管方面知識,書上給出了幾個模型電路,什么共基極,共射極,共集電極放大電路,又電流放大,也有電壓放大是嗎?我上的3圖分別是什么放大電路?
    9013這只管是電流放大器件還是電壓放大器件?如何將它導通,開關管應該與光電開關的工作原理差不多吧,NPN就是共陽極漏型輸出吧P位+電源-COM端N端分別是輸入和輸出吧。那9013如何使其做開關使用呢?
xtgm123
做個工控人,不停學習,不忘交流,不斷分享
級別: 工控俠客
精華主題: 0
發帖數量: 426 個
工控威望: 2536 點
下載積分: 7641 分
在線時間: 136(小時)
注冊時間: 2011-05-28
最后登錄: 2017-02-24
查看xtgm123的 主題 / 回貼
1樓  發表于: 2012-06-06 19:11
建議你還是看看書吧,書上都有,多想,三級管的導通條件書上都有~~~~
本帖最近評分記錄:
  • 下載積分:+1(長豐實業) 熱心助人
    官開波
    級別: 探索解密
    精華主題: 0
    發帖數量: 18 個
    工控威望: 111 點
    下載積分: 534 分
    在線時間: 12(小時)
    注冊時間: 2010-08-06
    最后登錄: 2019-03-31
    查看官開波的 主題 / 回貼
    2樓  發表于: 2012-06-06 19:48
    濾波整流,電壓升高,主要原因是是因為那個漏波電容引起的,沒有那個漏波電容是不會升高的。
    2,你三個圖中的第二個圖應該不對,那樣不會工作的,因為基極反偏了
    3。9013是電流放大,在基極串一個2K電 阻,并接上24V直流電。集電極直接24V電源(直流),
        發射極接電燈泡一端,燈泡另一端接負極。控制基極與24V電源的通斷,就可以控制燈的亮與暗,就相當于開關了。
    本帖最近評分記錄:
  • 下載積分:+3(長豐實業) 熱心助人
    meipingboy
    級別: 家園常客
    精華主題: 0
    發帖數量: 528 個
    工控威望: 735 點
    下載積分: 9648 分
    在線時間: 610(小時)
    注冊時間: 2009-09-13
    最后登錄: 2025-04-16
    查看meipingboy的 主題 / 回貼
    3樓  發表于: 2012-06-07 08:11
    引用
    引用樓主長豐實業于2012-06-06 18:23發表的 電子菜鳥,求大神指教 :

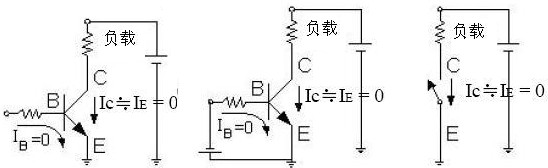

    [attachment=85753] 今天突然好興致,瞄到一本電子方面的書籍,翻閱了一下發現電子這方面真的是嚴重不足啊,一個整流濾波電路都還沒有搞清楚?
        請問大家220V經過整流濾波后怎么會升至300V?既然是直流,濾波電容是電解電容,作用是隔直流通交流,那作用是吸收整流后的交流成分嗎?而達到一個電容補償達到升壓300V嗎?那濾波電容應該如何選擇?
        三極管的導通條件;看了下三極管方面知識,書上給出了幾個模型電路,什么共基極,共射極,共集電極放大電路,又電流放大,也有電壓放大是嗎?我上的3圖分別是什么放大電路?
        9013這只管是電流放大器件還是電壓放大器件?如何將它導通,開關管應該與光電開關的工作原理差不多吧,NPN就是共陽極漏型輸出吧P位+電源-COM端N端分別是輸入和輸出吧。那9013如何使其做開關使用呢?


    我們測量的交流電220V是有效值,峰值是 220 × √2 =  220 × 1.414 =  311V
    由于電容的充放電原理,因此,整流后的直流電壓是311V左右。
    濾波電容一般選擇為400V,容量要根據你負載大小,負載越大,容量就要越大,如選得小了,電容充放電來不及,那么輸出直流電壓就會有波動,不穩定,這也就是發燒友在制作功放時,電容要10000UF以上的原因,瞬態響應好。

    圖片上所示,只是想說明基極沒有電流,那么集電極也沒電流流過。
    中間這一張,基極上的電源極性接反了,所以沒有電流,也是正確的,如果他把極性接對了,那么基極就會有電流流過,如果有電流流過,那么,集電極也會有電流流過而不是0了。
    我認為是故意接錯的。

    至于你說的 9013  這只管子是電流放大還是電壓放大,百度上查一下就知道了。
    要學電子,一步一來,別急著把這么多問題一起問,每天解決一個問題,一個星期或一個月就全部解決了。
    本帖最近評分記錄:
  • 下載積分:+5(長豐實業) 優秀文章
  • 活到老學到老:還有 8  分沒學到
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3398 個
    工控威望: 3196 點
    下載積分: 70572 分
    在線時間: 1607(小時)
    注冊時間: 2008-04-20
    最后登錄: 2025-04-28
    查看wwcwwc的 主題 / 回貼
    4樓  發表于: 2012-06-07 09:41
       請問大家220V經過整流濾波后怎么會升至300V?既然是直流,濾波電容是電解電容,作用是隔直流通交流,那作用是吸收整流后的交流成分嗎?而達到一個電容補償達到升壓300V嗎?那濾波電容應該如何選擇?
    整流后的電壓值乘1.2就是濾波后的有效電壓。濾波的作用只是在正弦波最大值過后,有效值趨于下降時,電能量對負載的補充,使電源波形平滑。也可以這樣理解為濾波只是“填平”正弦波的“谷”。容量選擇一般視負載的大小、要求高低而定,一般選擇100UF以上,電壓選擇為400V或者450V。
    沒有看過你的資料,不能妄加評判。圖2應該畫的是PNP結晶體管(根據電流表示判斷)
    晶體管一般分三個工作區間:截止、放大、飽和。
    看晶體管的工作線性圖就明白。
    本帖最近評分記錄:
  • 下載積分:+1(長豐實業) 熱心助人
    nachuan1998
    級別: 探索解密
    精華主題: 0
    發帖數量: 55 個
    工控威望: 189 點
    下載積分: 774 分
    在線時間: 8(小時)
    注冊時間: 2012-06-07
    最后登錄: 2014-01-03
    查看nachuan1998的 主題 / 回貼
    5樓  發表于: 2012-06-07 09:44
    我們測量的交流電220V是有效值,峰值是 220 × √2 =  220 × 1.414 =  311V
    由于電容的充放電原理,因此,整流后的直流電壓是311V左右
    本帖最近評分記錄:
  • 下載積分:+1(長豐實業)
  • 接線端子 www.nachi.com.hk
    陳大圍
    工控新人,還請多多指教
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 878 個
    工控威望: 1161 點
    下載積分: 8915 分
    在線時間: 1844(小時)
    注冊時間: 2011-04-17
    最后登錄: 2025-05-14
    查看陳大圍的 主題 / 回貼
    6樓  發表于: 2012-06-07 12:38
    貌似模擬電子技術這本書能找到樓主想要的答案
    本帖最近評分記錄:
  • 下載積分:+1(長豐實業)
  • 專心學工控技術,請各位幫忙指教
    tkggtdkjpl
    工欲善其事,必先利其器!
    級別: 網絡英雄

    精華主題: 1 篇
    發帖數量: 3455 個
    工控威望: 20994 點
    下載積分: 32976 分
    在線時間: 1798(小時)
    注冊時間: 2010-01-03
    最后登錄: 2025-05-14
    查看tkggtdkjpl的 主題 / 回貼
    7樓  發表于: 2012-06-07 13:55
    交流電的220是平均值,315是峰值
    本帖最近評分記錄:
  • 下載積分:+1(長豐實業)
  • 自動化單機,生產線,項目編程調試!
