用1個二組常閉常開的復位型開關 4個24V兩組常開常閉的繼電器(實際上他要求用2個繼電器但我覺得沒可能就改為4個繼電器當然如果那位大俠能在4個繼電器以內完成那就更好)  來實現PLC里的ALTP指令的功能；現在3個繼電器實現已經有了 大家挑戰下2個繼電器試試。

單按鈕啟停電路

幾年前就做過，沒實用價值，不過對人的智力也是一種挑戰。一個單組復位型的按鈕，4只電磁器來實現交替輸出。

哦，對不起，是繼電器。

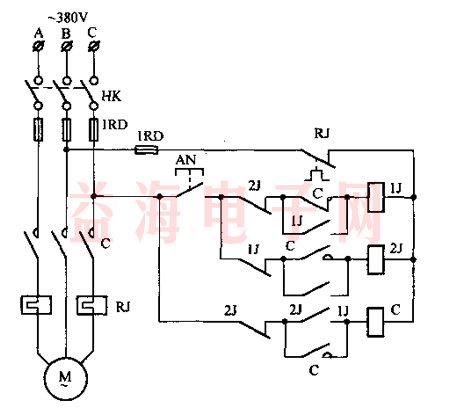

這個行不行

引用

引用第4樓jingaoshu于2012-05-03 21:53發表的  :
這個行不行

不錯 剛剛沒看到C才是輸出

沒錯呀，這個是復位型開關

引用

引用第6樓hulilanyu于2012-05-03 22:30發表的  :
沒錯呀，這個是復位型開關

C才是輸出



有誰能挑戰下2個繼電器試試。

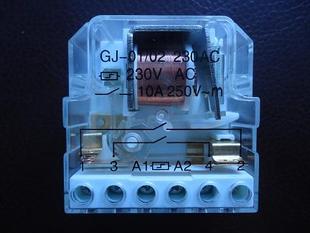

玩什么呢,沒什么意思,用下面這種,一個繼電器(所謂的步進繼電器)和一個常開按鈕就就搞定

引用

引用第10樓zhong1946于2012-05-03 22:44發表的  :
玩什么呢,沒什么意思,用下面這種,一個繼電器(所謂的步進繼電器)和一個常開按鈕就就搞定
[attachment=83390]

確實 但是這題目只是用來鍛煉大家的空間想象力和邏輯思維的；我主張不要讓目前的方便來懶惰了自己的大腦。
