樓主  發表于: 2011-11-06 10:07

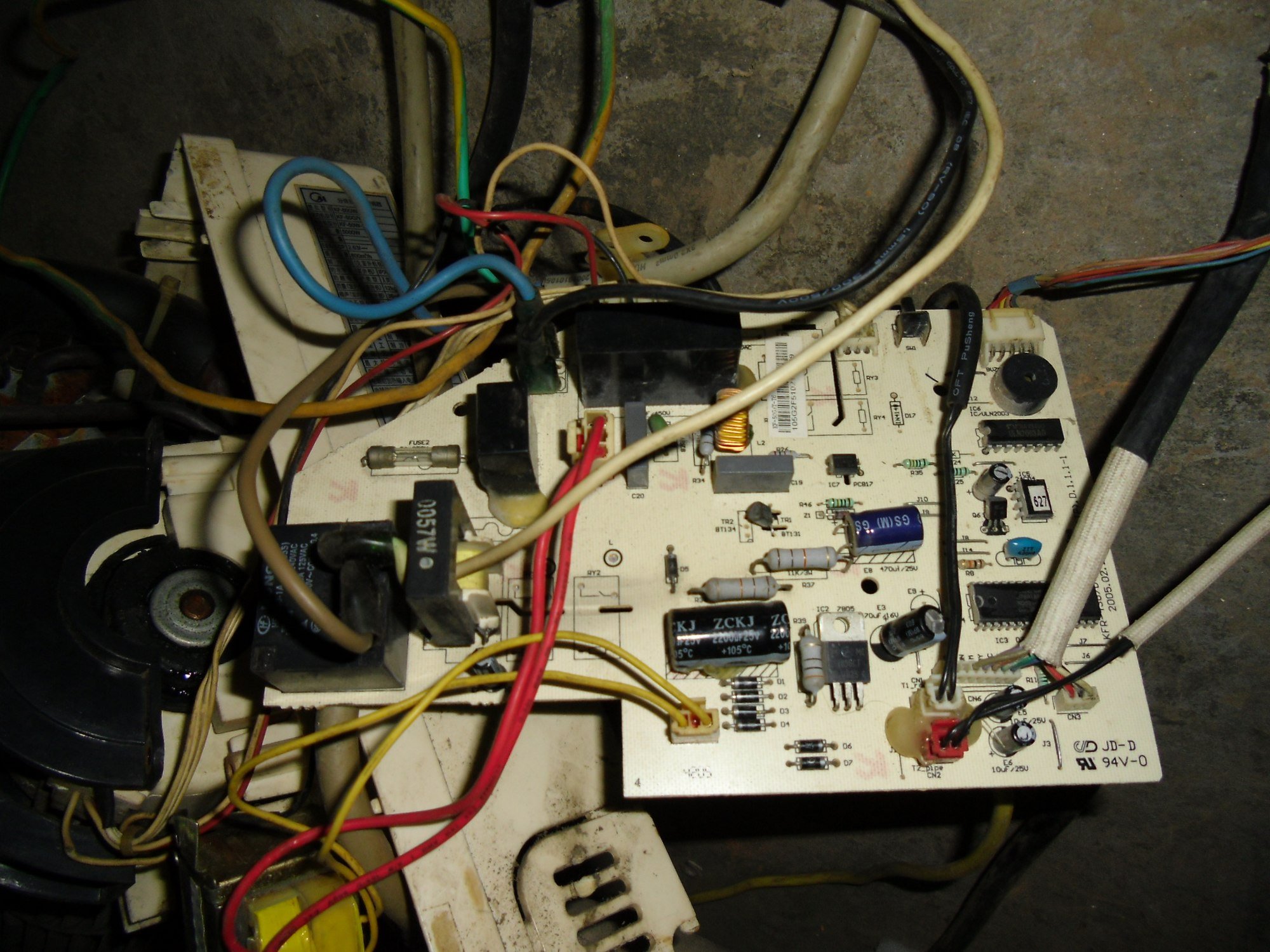

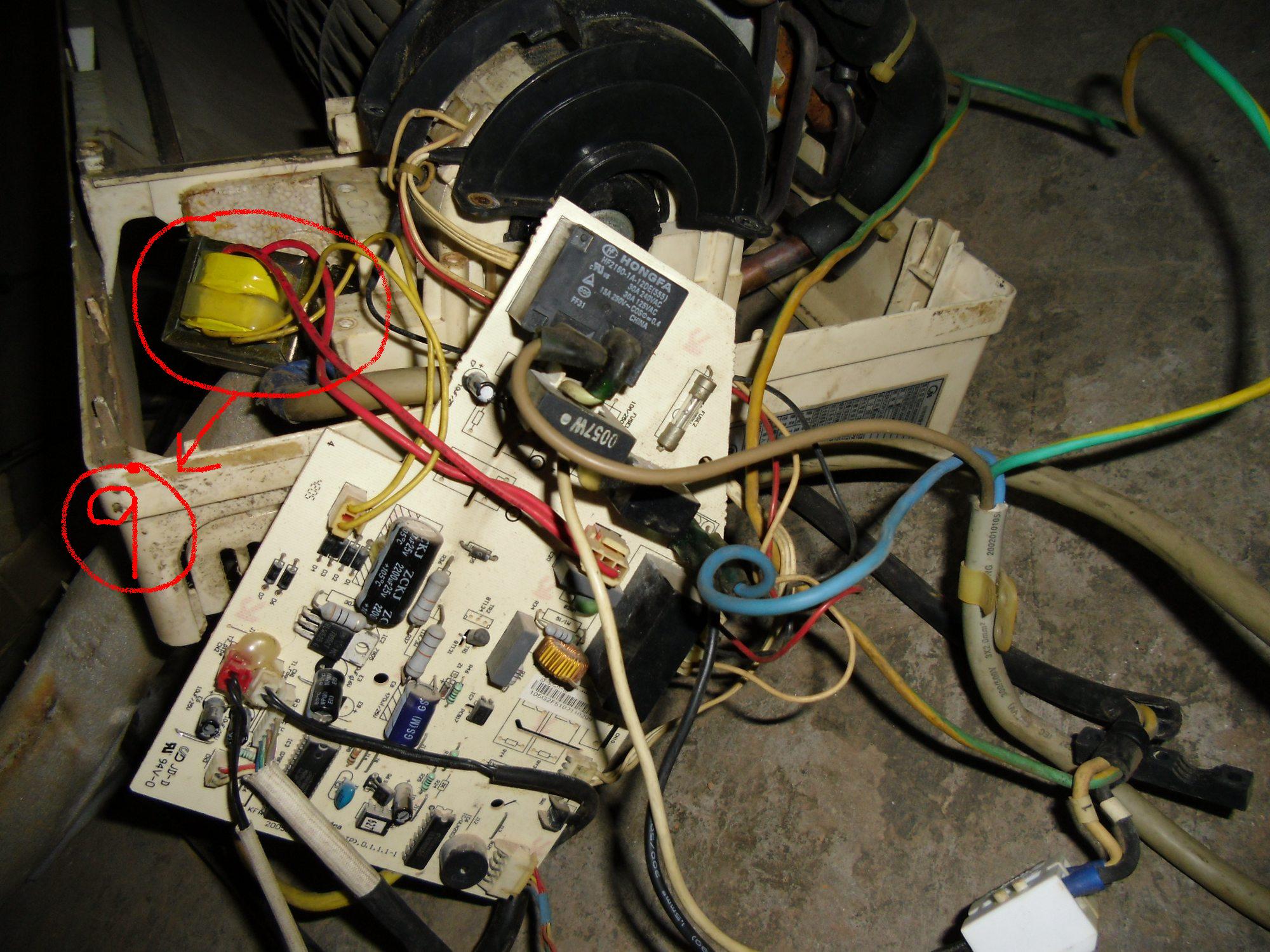

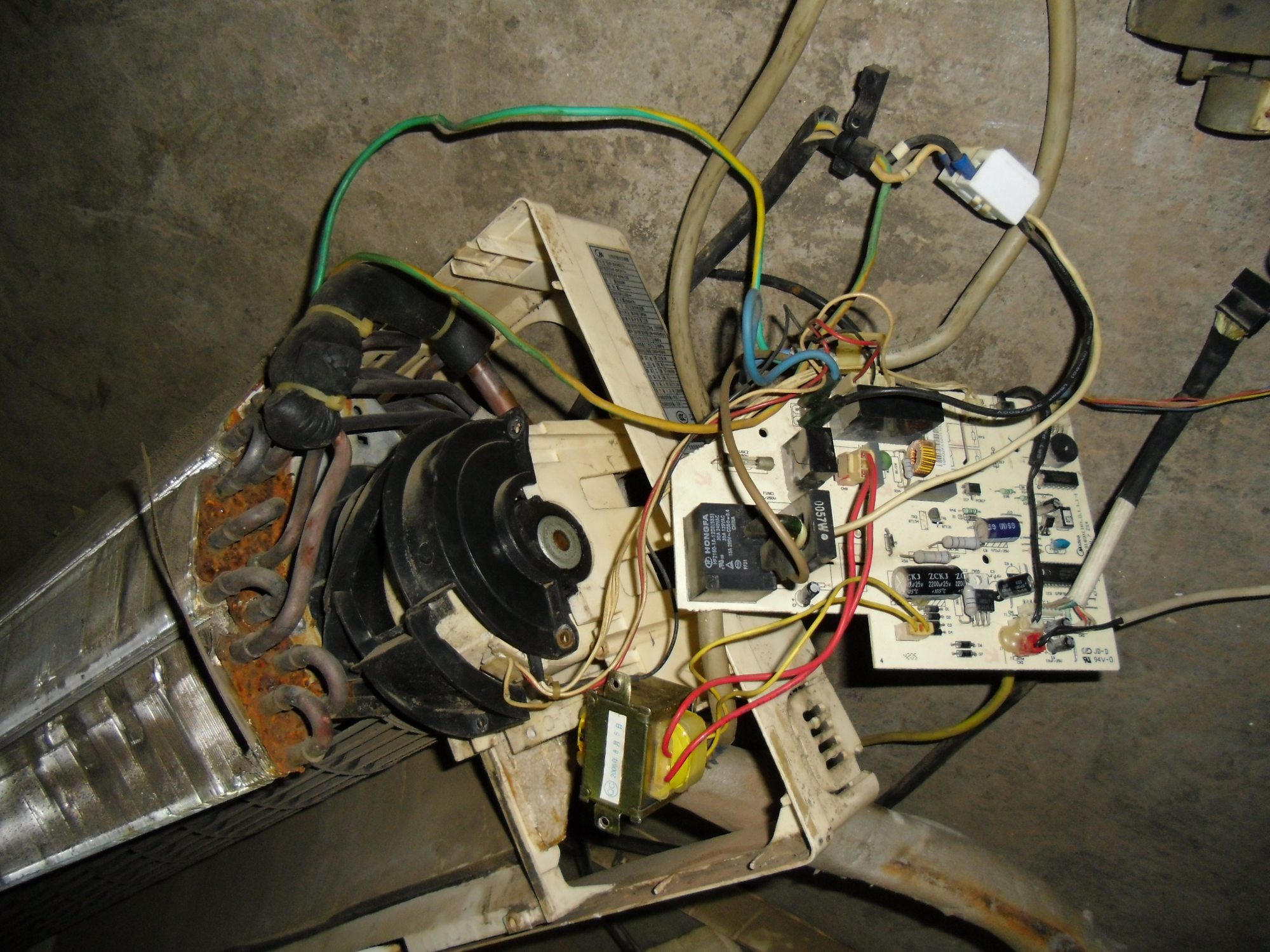

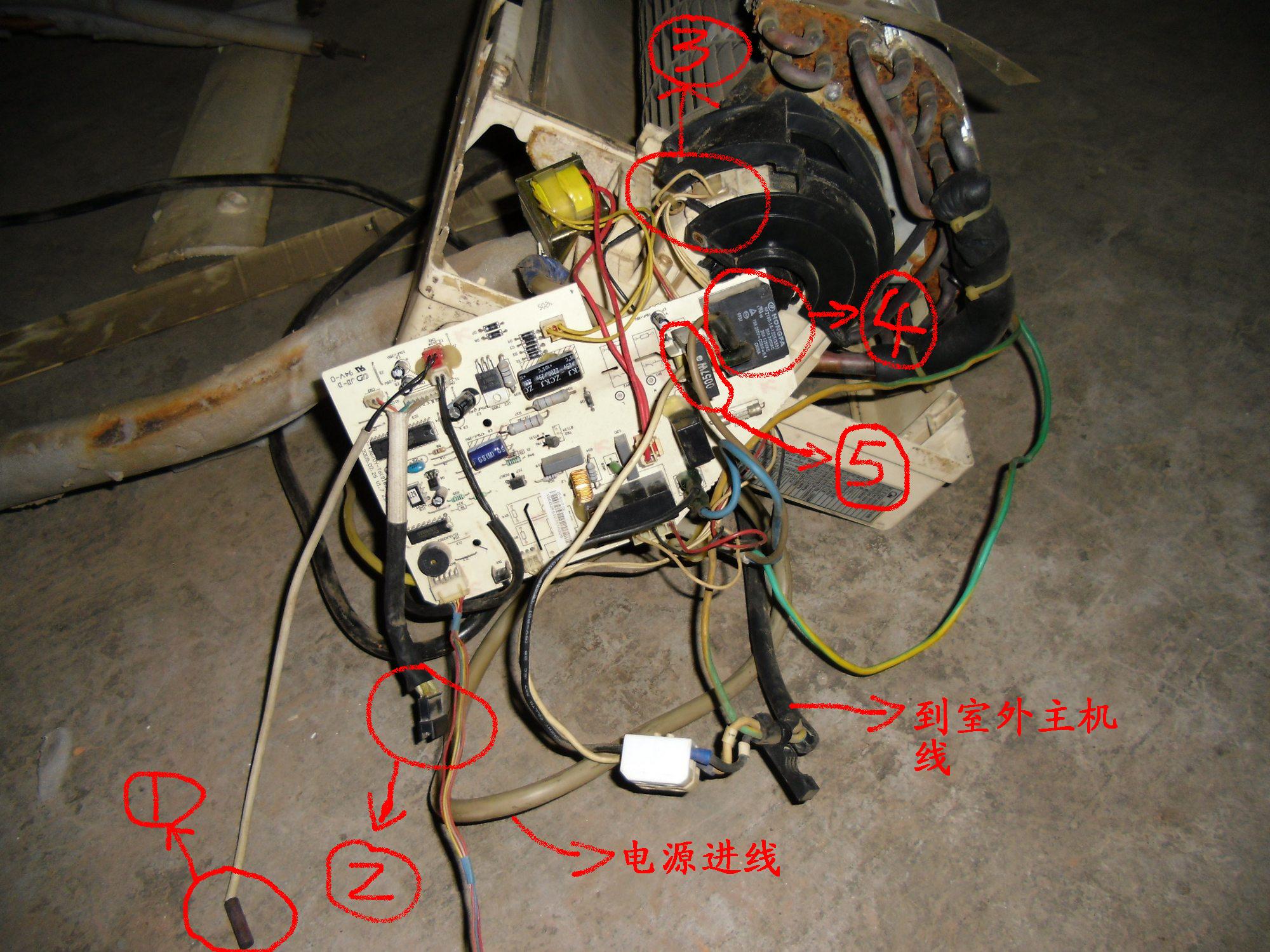

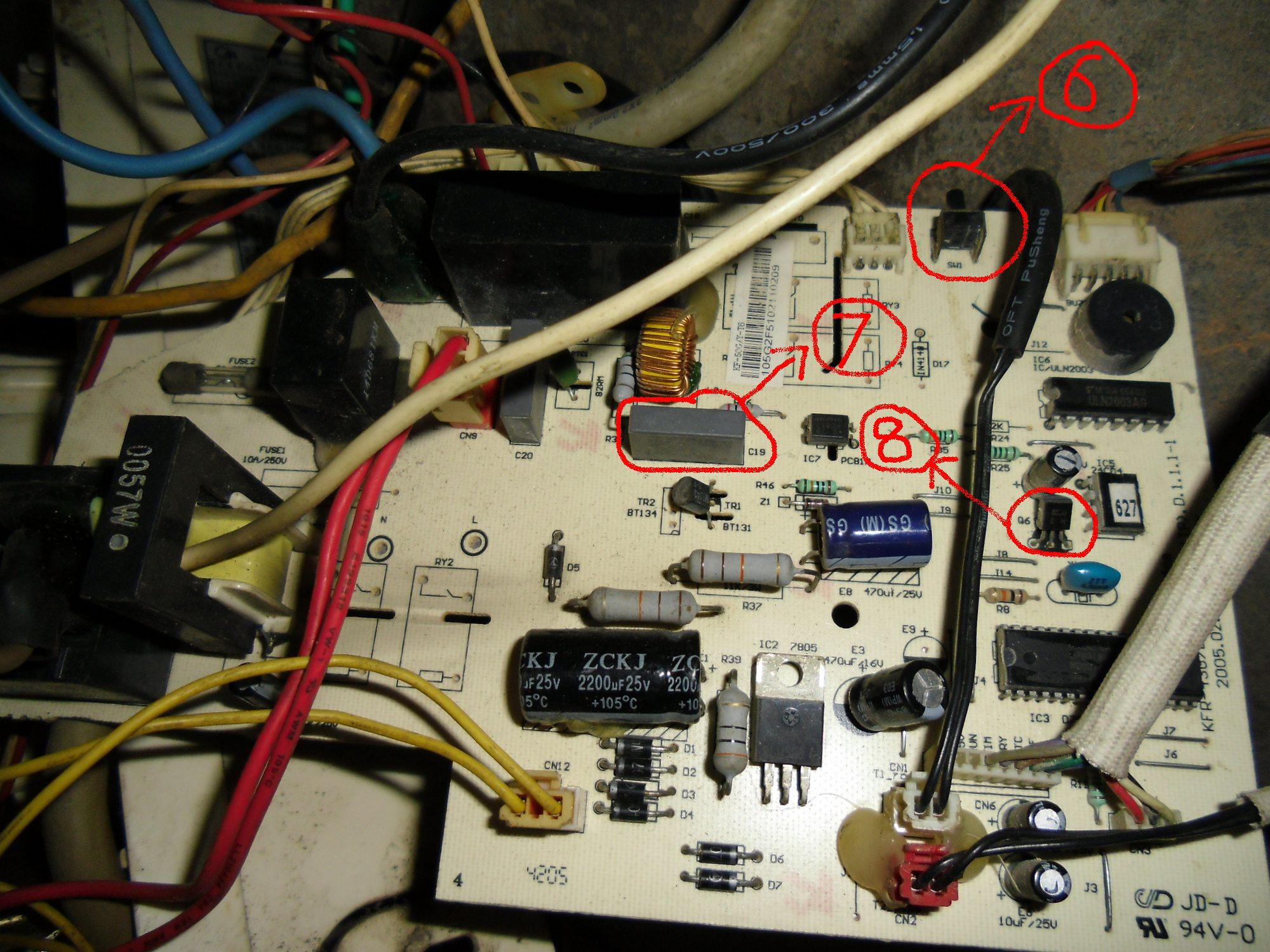

公司有一臺1P的空調壞了,我特意拿它的室內機拆開看看,無奈,本人對空調硬件不是很熟悉,特上傳幾張圖片,有些問題想請教大家了,1是不是為感溫元件,從那些銅管那拆下來的,如果是,是什么類型的感溫元件呢?2處這是個接頭,我猜肯定是連著另一塊電路板的,可惜被別人拆走了,敢問2處是連著一塊什么樣功能的電路板呢?3處是一單相交流電機,可上面連著不止三根線,不知道其他的線是干嘛用的,知道的就跟我說說哈。4處我猜是一繼電器,不知道我猜的對不對,它上面有com,NC,NO標識,它有什么作用呢?5處我猜是一類似電流互感器的東東,因為它樣子很像,不知道是不是?6處這一微型開關有什么作用,什么時候會用到它?7處貌似是一電容,如果是,就不知道是什么類型的電容了?8處是什么元件呢?它旁邊標著Q6,就不知道什么元件用Q代表了,9處是一變壓器,可它上面沒標它的電壓比,知道的說說看啦,問題問得有點多,還望網友們多見諒,就幫幫我這新手吧,非常感謝!
專心學工控技術,請各位幫忙指教
hexiangjin
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看hexiangjin的 主題 / 回貼
1樓  發表于: 2011-11-06 11:09
這些問題,還是找些專業資料了解了解吧!
zjw6
級別: 略有小成
精華主題: 0
發帖數量: 116 個
工控威望: 405 點
下載積分: 1219 分
在線時間: 154(小時)
注冊時間: 2009-08-01
最后登錄: 2020-12-24
查看zjw6的 主題 / 回貼
2樓  發表于: 2011-11-06 11:26
樓主的學習精神令人敬佩!!
我所知道的:1、感測管溫的熱電阻探頭。2、應該是連接系統壓力傳感器信號插頭。3、電機是可以調速的,有高、中、低檔,所以線就不止3根了。4、我怎么看就像一個啟動電容。5、應該是起保護電機作用的電流互感器吧。6、應該是手動開關。7、安規電容,濾除高頻干擾用。8、三極管。
個人觀點 僅供參考。
鄭重聲明:本人資歷有限,所作回答僅供參考,期待廣泛交流
q1024077851
級別: 略有小成
精華主題: 0
發帖數量: 146 個
工控威望: 259 點
下載積分: 2359 分
在線時間: 54(小時)
注冊時間: 2010-07-21
最后登錄: 2018-01-21
查看q1024077851的 主題 / 回貼
3樓  發表于: 2011-11-06 13:20
看看書了解下吧
回憶依然最美
一不小心混進社會, 浪子回頭已經白費... ...
級別: 工控俠客
精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21668 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2025-05-17
查看回憶依然最美的 主題 / 回貼
4樓  發表于: 2011-11-06 16:56
最有效的方法就是對照元件型號查資料,在這里問沒有用!
不再頭疼
級別: 略有小成
精華主題: 0
發帖數量: 225 個
工控威望: 378 點
下載積分: 34465 分
在線時間: 299(小時)
注冊時間: 2011-09-16
最后登錄: 2024-12-05
查看不再頭疼的 主題 / 回貼
5樓  發表于: 2011-11-06 20:15
樓主還真是好學啊!佩服
liaa
級別: 家園常客
精華主題: 0
發帖數量: 611 個
工控威望: 792 點
下載積分: 19975 分
在線時間: 226(小時)
注冊時間: 2011-03-26
最后登錄: 2016-03-27
查看liaa的 主題 / 回貼
6樓  發表于: 2011-11-06 20:15
1、感溫探頭。2、是信號插頭。3、電機是調速,有高、中、低檔,所以線有5根。4、壓縮機繼電器。5、電感器。6、是手動開關。7、安規電容,濾除高頻干擾用。8、三極管。9,是變壓器。僅供參考。
陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1847(小時)
注冊時間: 2011-04-17
最后登錄: 2025-05-20
查看陳大圍的 主題 / 回貼
7樓  發表于: 2011-11-06 21:14
引用
引用第4樓回憶依然最美于2011-11-06 16:56發表的  :
最有效的方法就是對照元件型號查資料,在這里問沒有用!

  有些元件沒有元件號,不是你想查就能查到的
專心學工控技術,請各位幫忙指教
tom541100
級別: 家園常客
精華主題: 0
發帖數量: 491 個
工控威望: 535 點
下載積分: 15291 分
在線時間: 252(小時)
注冊時間: 2007-09-02
最后登錄: 2024-01-08
查看tom541100的 主題 / 回貼
8樓  發表于: 2011-11-07 14:24
是什么問題你就都拆了??如果不是換機一樣好象不用這樣的
wycfm25202
糊涂
級別: 略有小成
精華主題: 0
發帖數量: 162 個
工控威望: 253 點
下載積分: 2465 分
在線時間: 65(小時)
注冊時間: 2010-08-18
最后登錄: 2024-11-17
查看wycfm25202的 主題 / 回貼
9樓  發表于: 2011-11-07 16:56
去網上加人一些維修網站論壇,有你需要的東西。
llb
級別: 略有小成
精華主題: 0
發帖數量: 253 個
工控威望: 386 點
下載積分: 14010 分
在線時間: 624(小時)
注冊時間: 2008-01-19
最后登錄: 2025-05-17
查看llb的 主題 / 回貼
10樓  發表于: 2011-11-07 18:20
1:室溫探頭,檢測室內溫度,CPU根據它來控制空調制冷或制熱。2:管溫探頭插口,檢測管溫,CPU根據它知道系統制冷或制熱是否正常3:電機線有3根是測速線,還有3根是電機線,這個電機是帶測速反饋的。4:控制壓機的繼電器。5:檢測壓機電流用的電流互感器,用作壓機工作檢測和過載保護。
6:應急開關,在沒有遙控時應急用的。7:安規電容,濾除高頻干擾用。8:三極管。9:是電源變壓器。
陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1847(小時)
注冊時間: 2011-04-17
最后登錄: 2025-05-20
查看陳大圍的 主題 / 回貼
11樓  發表于: 2011-11-08 01:18
引用
引用第10樓llb于2011-11-07 18:20發表的  :
1:室溫探頭,檢測室內溫度,CPU根據它來控制空調制冷或制熱。2:管溫探頭插口,檢測管溫,CPU根據它知道系統制冷或制熱是否正常3:電機線有3根是測速線,還有3根是電機線,這個電機是帶測速反饋的。4:控制壓機的繼電器。5:檢測壓機電流用的電流互感器,用作壓機工作檢測和過載保護。
6:應急開關,在沒有遙控時應急用的。7:安規電容,濾除高頻干擾用。8:三極管。9:是電源變壓器。

感覺你說的都很對,就是有兩點值得探討,2處有人說是遙控接收電路板接口,因為1處的感溫探頭我是從銅管那拆下來的,也就不可能還是管溫探頭了,3處也有人說事電機帶低,中,高速的,而不是你所說的測速反饋了。到底誰說的對呢,我也不清楚了,還請個能手來定奪下。
專心學工控技術,請各位幫忙指教
  • «
